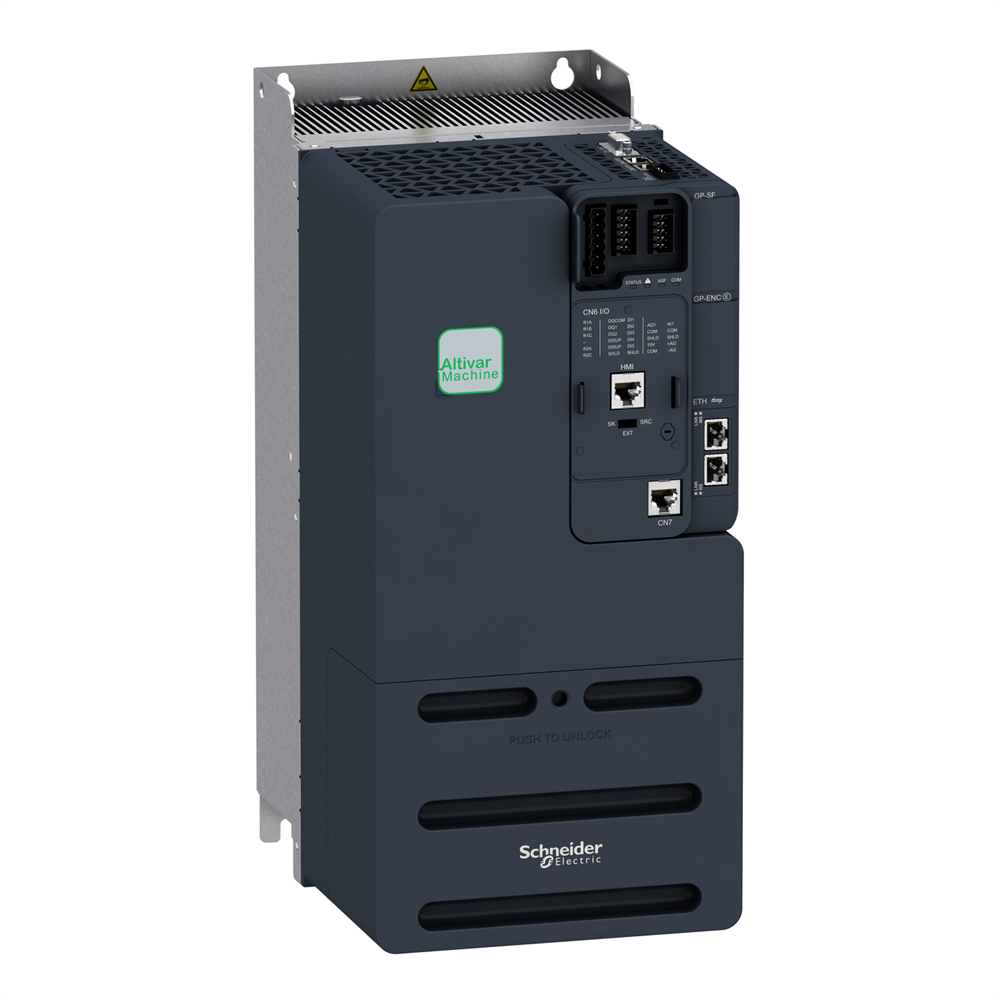

Преобразователь частоты 18.5кВт 380-480В ATV340, IP20, Ethernet, с ЭМС-фильтром кат. C3 ATV340D18N4E

Этот частотный преобразователь Altivar 340 может питать 3-фазные синхронные и асинхронные двигатели с разомкнутым или замкнутым контуром управления. Приводы Altivar Machine ATV340 стандартно имеют режим работы "Тяжелый". Он работает с номинальной мощностью до 18,5 кВт/25 лошадиных сил и номинальным напряжением от 380 В до 480 В переменного тока. ATV340 был разработан, чтобы удовлетворить потребности применения в суровых средах, таких как вибрация, единичные ударные нагрузки и токопроводящая пыль, и где требуется высокая термостойкость до 60 °C. Этот продукт стандартно интегрирует протоколы связи в последовательной линии Modbus. Этот привод имеет интегрированный многопротокольный Ethernet, он состоит из коммуникационных интерфейсов Ethernet IP и Modbus TCP. Он весит 10,2 кг и имеет следующие размеры: ширина 180 мм, высота 385 мм, глубина 249 мм. ATV340 содержит функции и особенности, пригодные для наиболее распространенных применений, включая упаковку, транспортировку материалов, обработку материалов, подъемные механизмы. Он отвечает международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (защищенность от электромагнитной совместимости, электромагнитных излучений), IEC 60721-3, IEC 61508, IEC 13849-1. Она также имеет сертификаты CE, UL, CSA и TUV. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Он полностью интегрирован в EcoStruxure Machine от Schneider Electric через DTM. Можно настраивать, контролировать и диагностировать приводы ATV340 непосредственно в программном обеспечении SoMachine и SoMove с помощью того же блока программного обеспечения (DTM). Он экологически чист и отвечает таким директивам, как RoHS по защите окружающей среды.

Технические характеристики

Серия изделия: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 10,2 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 29,80 0 см
Длина 1 упаковки: 33,700 см
Вес 1 упаковки: 11,890 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60821 13849-1, UL 618000-5-1, UL 508C
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 385,0 мм
P06
Количество единиц в 2 упаковке: 2
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 36,780/9 Степень загрязнения: 2
Категория перенапряжения: Класс III
Тип коннектора: 3 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление винтовая клемма 0.2...2.2 мм квWGG 10...25 мм кв/AWG 8...AWG 3, Звено постоянного тока винтовая клемма 10...25 мм кв/AWG 8...AWG 3, Двигатель винтовая клемма 6...25 мм кв/AWG 8...AWG 3
Температура окружающего воздуха для собр:<= 0 3000 м с понижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 21 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 410 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 23 В при 380 В, частота переключения: 464 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 2
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом,2 датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380.48 питание: 50...60 Гц +/- 5 %
Номинальный выходной ток: 39,0 А
Протокол порта обмена данными: EtherNet/IP, Modbus TCP, Modbus последовательный
Количество дискретных входов: 5
Количество дискретных выходов: 2,0
Q диск постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току: привод, Перегрузка по току между фазами двигателя и землей: привод, Перегрузка фазой двигателя и землей: привод, Краткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Превышение допустимой скорости/привод, Обрыв в цепи управления: привод2. регулируемый, 4..16 кГц с коэффициентом понижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus RTU, Ведущий Modbus TCP
Аппаратный интерфейс: 2-проводной RS 485
Максимальный ток перемыка cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс при 25 , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке , cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2C при резистивной нагрузке , cos phi = 1: 5 А индуктивная нагрузка, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 56 : 247
Максимальный входной ток: 54,7 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C: 5 мА при 24 В постоянный ток…<5/Роб 50 C без понижения номинальных характеристик (вертикальное положение), 50… 60 C с коэффициентом снижения (вертикальное положение)
Способ сборки: С теплоотводящим радиатором
Мощность двигателя [кВт]:22 кВт для нормального режима работы, 18,5 кВт для тяжелого режима работы
Выполнение: Стандартная версия
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 30 л.с для нормального режима работы
Вероятный ток Кс: 33,4 кВА при 480 В (нормальный режим работы), 36,1 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 46 А при 4 кГц для нормального режима работы, 39 А при 4 кГц для тяжелого режима работы
Тип данных: RTU
Количество релейных выходов: 2
Тип релейных выходов: 2
выходы R1C электрическая долговечность 100000 циклов, Релейные выходы R2A, Релейные выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 54,7 А при 380 В без сетевого дросселя (трудный режим работы), 43,4 А при 4 49,9 А при 380 В с внешним сетевым дросселем (нормальный режим работы), 40,2 А при 480 В с внешним сетевым дросселем (нормальный режим работы), 54,5 А при 480 В с внешним сетевым дросселем (тяжелый режим работы), 43,5 А при 3 работы)
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2...9 Гц/м? при Макс. 9...200 Гц
Макс. постоянного крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 0,599 кГц
Линейное ускорение и замедление: Тип кривой S, U или настроен, Линейная регулировка отдельно от 0.01...9999 с
Компенсация Нескользящий управление двигателем с пост. магнитами, Автоматический при любой нагрузке
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение:480 В
Максимальный ток переходного процесса: 50,6 А в течение 60 с (нормальный режим работы), 59 А в течение 60 с (трудный режим работы), 62,1 А в течение 2 с (нормальный режим работы), 70 А в течение 2 с (тяжелый режим работы)<0/9 Базовый ток нагрузки безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасного контроля скорости (SS: Нет)
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет)
С функцией безопасного направления (SDI): Нет
Контур регулирования: Регулируемый ПОД-регулятор
Температура Объем охлаждающего воздуха: 128,0 м?/ч
Форма управляющего действия синхронным двигателем: Реактивный двигатель, Двигатель с постоянными магнитами
Допустимая относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
количество предварительно установленных ток нагрузки при низком пе: 46,0 А
