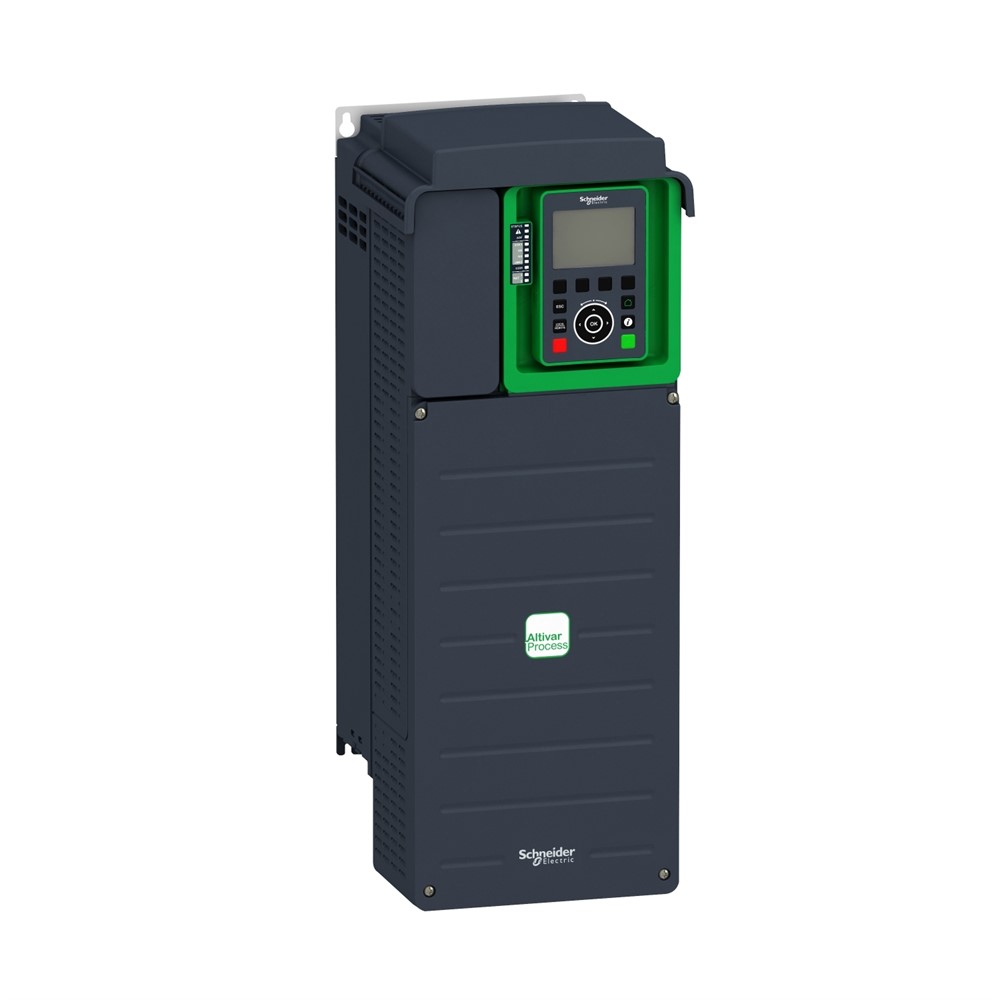

Преобразователь частоты 15кВт 380-480В ATV930, IP21, с тормозным ключом, с ЭМС-фильтром C2 ATV930D15N4

Этот частотный преобразователь Altivar Process ATV900 может питать трехфазные синхронные и асинхронные двигатели. Он подходит для двигателей с номинальной мощностью до 15 кВт/20 лошадиных сил для приложений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 11 кВт/15 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот преобразователь скорости/частоты (VSD/VFD) специально разработан для промышленных процессов. В следующих сегментах рынка: нефть и газ, горнодобывающая промышленность, минералы и металлы, продукты питания и напитки, вода и сточные воды. Он обеспечивает высокую производительность любого двигателя и полный контроль любого типа соединения в приложениях ведущей/ведомый. Сетевые сервисы помогают обеспечить непрерывность работы даже при разрыве связи. Веб-сервер и регистрация данных помогают сократить время простоя за счет быстрого устранения неисправностей и профилактического обслуживания. Расширенные возможности подключения, включая EtherNet/IP и Modbus TCP обеспечивают глубокую интеграцию в архитектуру автоматизации. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 13,6 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1<0/0 Высота 1
1 упаковки: 74,000 см
Длина 1 упаковки: 34,500 см
Вес 1 упаковки: 16,678 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: UL, TUV, CSA
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 525,9 мм упаковки: P06
Количество единиц в 2 упаковке: 4
Высота 2 упаковки: 90,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 78,2 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели, Синхронные двигатели
Степень защиты: UL тип 1
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция/ Меж кем CE
Электрическое соединение: Управление винтовая клемма 0.5...1.5 мм кв/AWG 20...AWG 16, Сторона сети винтовая клемма 10...16 мм кв/AWG 8...AWG 6, Двигатель винтовая клемма 10...16 мм квGW 10...16 мм кв/AWG 8...AWG 6
Область применения продукта: Промышленное применение
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТОДИОД (одно-/двухцветный), Состояние встроенной связи,модуль связи: 2 СВЕТОДИОД (двухцветный), Наличие напряжения: 1 СВЕТДИОД (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…7 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ е-0 на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: Естественное охлаждение: 59 В при 380 В, частота переключения: 4366 В при 380 В, частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналогового входа, AQ1, AQ2: +/- 0.2 %> для выхода на выход R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит, 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Конкретное применение изделия: Промышленные технологические процесс
Скорость передачи: 10/100 Мбит/с для Ethernet IP/Modbus TCP, 4.8, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6, 9.6 последовательный
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Протокол порта обмена данными: Modbus последовательный, Modbus TCP, EtherNet/IP Виброустойчивость: 1,5 мм от вершины к вершине (f= 0,6-18 Г2-6 gn (f= 13…200 Гц) согласно МЭК 60068-2-6
Количество дискретных входов: 10
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход DQ+ 0…1 кГц <= 30 В постоянный ток 100 м0 <= 30 В постоянный ток 20 мА, Логический выход DQ- 0…1 кГц <= 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное отключение крутящего момента. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/6. кГц регулируемый, 4..16 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности для Modbus последующий
Метод доступа: Вед полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра1/1:1. 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания,Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводной RS 485
Максимальный ток переключения: Релейный выход R1 А при 250 В переменный ток, Релейный выход R1 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток , Релейный выход L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2, R3 при резистивной нагрузке, cos phi = 1:5 А при 250 В переменный ток, Релейный выход R2, R3 при резистивной нагрузке, cos phi = 1: 5 R при нагрузке cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 59,5 дБ< последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входящий ток: 27,0 А
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 0 выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…50 C (без снижения номинальных характеристик), 50…60 C (с коэффициентом снижения)
Способ сборки: Шкаф
работы, 11,0 кВт для тяжелый режим работы
Выполнение: С тормозным модулем, Стандартная версия
Количество фаз сети: 3 фазы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 19,4 кВА при 480 В, 4 режима 8 работы)
Максимальный ток в установившемся режиме: 31,7 А при 4 кГц для нормальный режим работы, 23,5 А при 4 кГц для тяжелый режим работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искаженное: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1 30 В), полное сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В постоянное напряжение DI1...DI8 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA,STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток A2 500 Ом, разрешение 10 бит
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход, 5 мс +/- 1 мс (DI7, DI8) - импульсный вход, 1 мс +/- 1 мс (AI1, AI2, AI2 мс (AQ1, AQ2) - аналоговый выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R0: реле 0 Конфигурированная релейная логика R3: реле последовательности нормально открыт электрическая долговечность 1000000 циклов
Линейный ток: 27,0 А при 380 В (нормальный режим работы), 20,6 А при 380 В (трудный режим работы), 23,3 А при 480 В (нор (тяжелый режим работы)
Опциональный модуль: Слот А: коммуникационный модуль для Profibus DP V1, Слот А: коммуникационный модуль для Profinet, Слот А: коммуникационный модуль для EtherCAT, Слот А: коммуникационный модуль для CANopen цепь RJ SUB-D 9, Слот А: коммуникационный модуль для CANopen винтовые клеммы, Слот A/ слот B/ слот C: модуль расширения цифровых и аналоговых входных, Слот A/ слот B/ слот C: модуль расширения релейных выходов, Слот B: 5/12 В модуль цифрового энкодера, B коммуникационный модуль для Ethernet Powerlink
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2/13 Гц. (эксплуа: 10 м/с? при 13...200 Гц
Макс. ускорение при ударном воздействии: 150 м/с? при 11 мс
Электромагнитный фильтр: Встроенный, С опцией ЭМС-пластины
Обнаружена минимальная ширина отметки: IP21
Максимальная выходная частота: 599 Гц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация двигателем с пост. магнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480,0 В
Максимальный ток переходного процесса: 38 А в течение 60 с (нормальный режим работы), 35,3 А в течение 60 с (тяжелый режим работы)
Допустимое отклонение частоты сети: 5 %
Базовый ток нагрузки при высоком пе: 23,5 А
С функцией безопасной тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1)2 Да:< Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет
С функцией безопасного направления (SDI): Нет) Контур регулировки: Регулируемый ПОД-регулятор
Температура среды при транспортировке: -40…70 C
Объём Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
Допустимая относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
Базовый ток нагрузки при низком пе: 31,7 А
