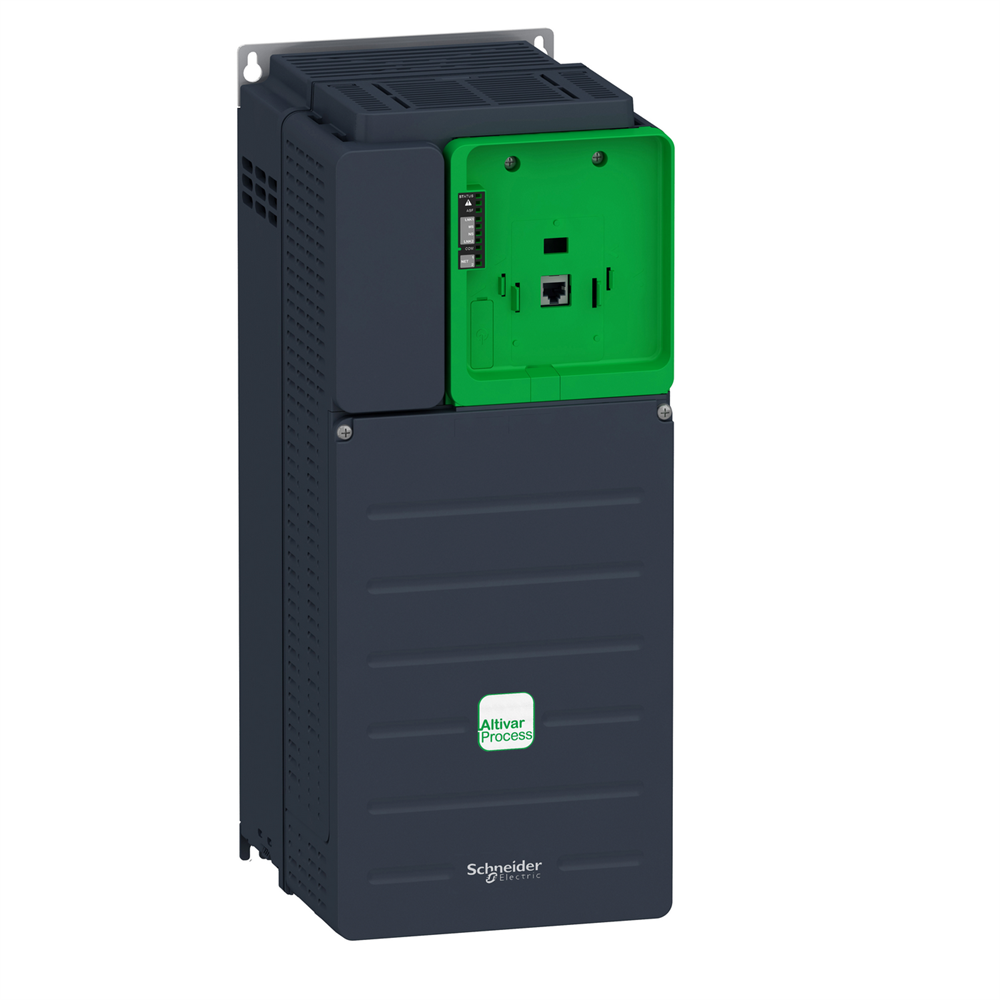

Преобразователь частоты 15кВт 380-480В ATV930, интеграция, IP20, с тормозным ключом, с ЭМС-фильтром C2 ATV930D15N4Z

Технические характеристики

Серия продукта: Altivar Process ATV900
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 13 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 22,500 см
Длина 1 упаковки: 65,000 см
Вес 1 упаковки: 14,757 кг
Способ крепления: Монтаж в шкаф
Стандарты: UL 508C, МЭК 61800-3, МЭК 6 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: UL, TUV, CSA
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 480 мм P06
Количество единиц в 2 упаковке: 2
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 39,514 кг перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели, Синхронные двигатели
Тип коннектора: 2 RJ45, 1 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление G5/5 20...AWG 16, Сторона сети винтовая клемма 10...16 мм кв/AWG 8...AWG 6, Двигатель винтовая клемма 10...16 мм кв/AWG 8...AWG 6, Звено постоянного тока винтовая клемма 10...16 мм кв/AWG 8...AWG применения
Частота сети: 50...60 Гц
Местная сигнализация: Локальная диагностика: 3 СВЕТОДИОД (одно-/двухцветный), Состояние встроенной связи: 5 СВЕТОДИОД (двухцветный), Состояние модуля связи: 2 СВЕТЛОД СВЕТДИОД (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик,... на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт]: Природное охлаждение: 59 В при 380 В, частота переключения 6 380 В, частота переключения 4 кГц
Количество аналоговых входов:3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AQ1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0, 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мAь4 способность 12 бит
Конкретное применение изделия: Промышленные технологические процесс
Скорость передачи: 10/100 Мбит/с для Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
[8] но. 15...10 %
Протокол порта обмена данными: Modbus последовательный, Modbus TCP, EtherNet/IP Вибростойкость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…20 60068-2-6
Количество дискретных входов: 10
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход DQ+ 0…1 кГц <= 30 В постоянный ток 100 мА, Программируемый как импульсный выход DQ+ 0…30 к2 выход DQ- 0…1 кГц <= 30 В постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/6. кГц регулируемый, 4..16 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , < (источник) (DI7, DI8), 2,5 В (состояние 1), Положительная логика (источник) (STOA, STOB), 11 В (состояние 1)
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности для Modbus последующий
Метод доступа: Вед полнодуплексный, автосогласование Ethernet IP/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра1/1:1. 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты:защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1 при резистив 0 постоянный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В выходной ток phi = 1: 5 А при 250 В переменный ток, Релейный выход R2, R3 при резистивной нагрузке , cos phi = 1: 5 А при 30 В постоянный ток, Релейный выход R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс, R 2 А при индуктивная нагрузка, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 59,5 дБ
Количество адресов: 1…247 для Modbus последовательный Удароустойчивость: 15 gn для 12 мс0 входной ток: 27,0 А
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 4 воздух: -15…50 C (без снижения номинальных характеристик), 50…60 C (с коэффициентом снижения)
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 15,0 кВт для нормальный режим работы, 11,0 кВт для тяжелый режим работы
Выполнение:
Выполнение: сети: 3 фазы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 19,4 кВА при 480 В (нормальный режим работы), 15 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 31,7 А при 3 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искаженное: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1 30 В), полное сопротивление: 3,5 кОм, DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В), STOA, STOB безопасное выключение крутящего момента (Safe Torque Off), 24 В постоянное напряжение DI1...DI8 дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2, DI7, DI8 импульсный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Количество релейных выходов: 3
Тип релейного выхода: нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 1000000 циклов, Конфигурированная релейная логика R3: реле последовательности нормально открытый электрическая долговечность 1000000 циклов 8 (нормальный режим работы), 20,6 А при 380 В (трудный режим работы), 23,3 А при 480 В (нормальный режим работы), 18,1 А при 480 В (трудный режим работы)
Опциональный модуль: Слот А: коммуникационный модуль для Profibus DP V1, Слот А: модуль для DeviceNet, Слот А: коммуникационный модуль для EtherCAT, Слот А: коммуникационный модуль для CANopen цепь RJ45, Слот А: коммуникационный модуль для CANopen SUB-D 9, Слот А: коммуникационный модуль для CANopen винтовые клеммы, Слот A/ слот B/ с/ слот B/ слот C: модуль расширения релейных выходов, Слот B: 5/12 В модуль цифрового энкодера, Слот B: модуль аналогового энкодера, Слот B: модуль резольвера, коммуникационный модуль для Ethernet Powerlink
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC3-1 60721-3-3
Максимальный прогиб при вибрационном наване: 1,5 мм при 2...13 Гц
Макс. фильтр: Встроенный, С опцией ЭМС-пластины
Обнаружена минимальная ширина отметки: IP21
Возможна работа в 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Сменный момент, Оптимизированный режим крутящего момента, Стандарт постоянного крутящего момента<9/ Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с постмагнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480,0 В
Максимальный ток переходного процесса: 38 А в течение 60 с (нормальный режим работы), 35,3 А в продолжительность 60 с (важный режим работы)
Допустимое изменение частоты измерения: 5 %
Базовый диапазон предлагаемых при высоком разрешении: 23,5 А
С функциями безпечного обмена скоростями (: Так
С функциями безпечного управления гальмами (: Так
С функцией безпечной программируемой логики: Ні
С функцией безпечного контроля скорости (SP): Ні
С функцией безпечной запрограммированной логики: Ні
С функцией безпечного контроля скорости (СС: Ні
С функцией безпечного зупинки 1 (SS1): Так
С функцией безпечного зупинки 2 (SS2): Ні
С функцией безпечного отключения момента (: Так
С функцией безпечного обмена положення (: Ні
З функции безпечного напрямителя (SDI): Нет
Контур регулирования: Регулировки ПІД-регулятор
Температура воздуха при транспортировке: -40…70 C
Объём охлаждающего воздуха: 215 м?/год
Форма проверяемого синхронным двигателем: Двигун с постійними магнитами, синхронный реактивный двигун
Допустима відносна вологість (применение: Класс 3K5 согласно EN 60721-3
Базовый диапазон предлагаемых при низком уровне мощности: 31,7 А
