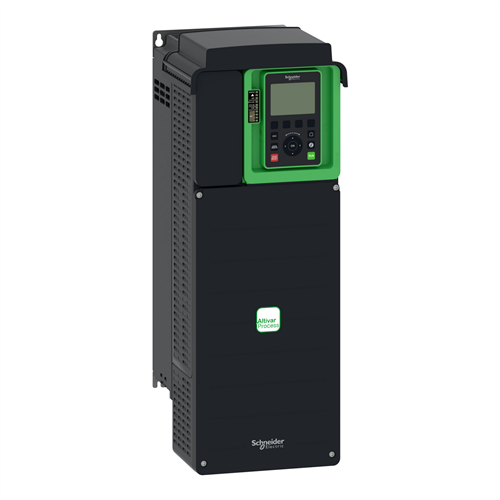

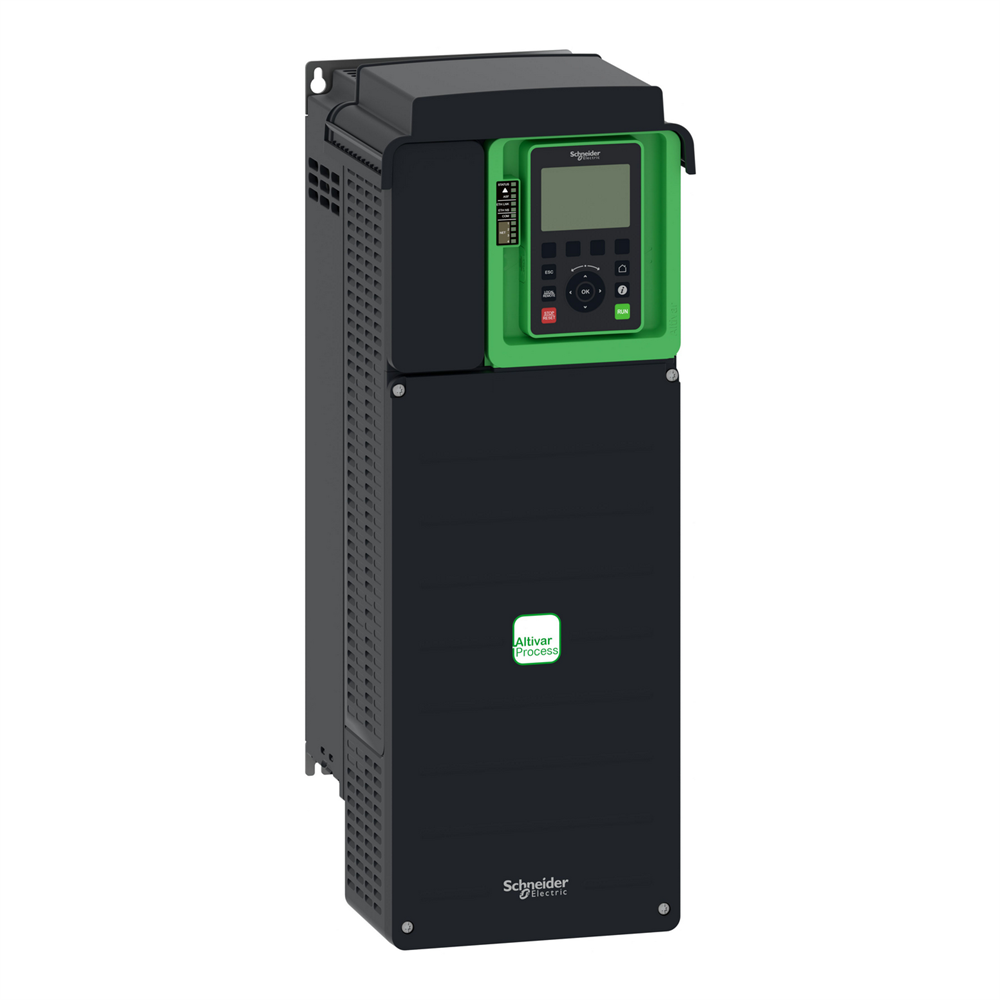

Преобразователь частоты 15кВт 380-480В ATV630, IP21, с ЭМС-фильтром кат. C2 ATV630D15N4

Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 15 кВт/20 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 11 кВт/15 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он весит 13,6 кг, а его размеры составляют 211 мм в ширину, 546 мм в высоту, 232 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия изделия: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 13,6 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 2
1 упаковки: 73,500 см
Длина 1 упаковки: 34,000 см
Вес 1 упаковки: 16,710 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК, МЭК 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: Зона ATEX 2,2 DNV-GL
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 546 мм
Ширина: 211 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 4
Высота 2 упаковки: 90,00 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 78,472 кг
Глубина: 232 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели,
Навесной
Степень защиты: UL тип 1 в соответствии с UL 508C
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Меж клеммами< Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Сторона сети винтовая клемма 10...16 мм кв/AWG 8...AWG 6, Двигатель винтовая клемма 10...16 мм кв/AWG 8/AW Местная сигнализация: для локальная диагностика 3 светодиода, для состояние встроенной связи 3 светодиода (двухцветный), для состояние модуля связи 4 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5…95 % без конденсата окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду0 4 соответственно к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. радиопомех уровень 3 в соответствии с МЭК 61000-4-6
Рассеиваемая мощность [Вт]: Естественное охлаждение: 59 В при 380 В, частота переключения 4 кГц, Принудительное охлаждение: 366 В при 380 В,частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AO1, AO2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, 0 сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Швид 0,0 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %... 5...5 %
Протокол порта обмена данными: Ethernet, Modbus последовательный, Modbus TCP
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Г6) дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3200 м2 переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 м< крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/2. кГц регулируемый, 4..12 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток:1 перегрузки и короткого замыкания,Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <20 замыкание
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при 3 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R => 7 Уровень шума: 59,5 дБ
Количество адресов: 1…247 для Modbus последовательный
Удароустойчивость: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 27,0 А
Тип охлаждения: Принудительное/6. AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…5 коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное выключение крутящего момента) SIL 3
Мощность двигателя 1 кВт (тяжелый режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с 50 м в соответствии с МЭК 61800-3 категория C2, Встроенный с 150 м в соответствии с МЭК 61800-3 категория C3
Количество фаз сети: 3 фазы к.с. 15 л.с тяжелый режим работы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 19,4 кВА при 480 В (нормальный режим работы), 15 кВА при 480 В (трудный режим работы)
Максимальный ток в установившемся режиме: 3,3 при 4 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: R сопротивление
Тип дискретного входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61151-2,DI6 дискретный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 Вм постоянный 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, Программно-конфигурированный ток DQ-, DQ+: 100 мА
2 (DI1...DI4) - дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- 1 мс (AO1) - аналоговый выход
Количество: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, ток: 27 А при 380 В (нормальный режим работы), 23,3 А при 480 В (нормальный режим работы), 20,6 А при 380 В (трудный режим работы), 18,1 А при 480 В (тяжелый режим работы) диапазон мощности двигателей АС-3: 15…55 кВт кВт в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet MS/TP, Коммуникационный модуль, Ethernet Powerlink
Выходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крутящего момента, Сменный момент, Оптимизированный режим крутящего момента
Максимальная выходная частота: 50/50 Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Может быть подавлен, Настраиваемый, Автоматический при любой нагрузке, Недоступен для управления двигателем с пост. магнитами
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 34,9 А в течение 60 с (нормальный режим работы), 35,3 А в течение 60 с (тяжелый режим работы)
Контур регулирования: Регул воздух: 215 м?/ч
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор,Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов насос, Нефть и газ вентилятор, Водоснабжение и водоотвод другое применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор, Производство продуктов питания и напитков продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, Водоснабжение и водоотвод центробежный насос, Водоснабжение и водоотвод объемный насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод вентилятор, Водоснабжение и водоотвод конвейер, Водоснабжение и водоотвод двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
