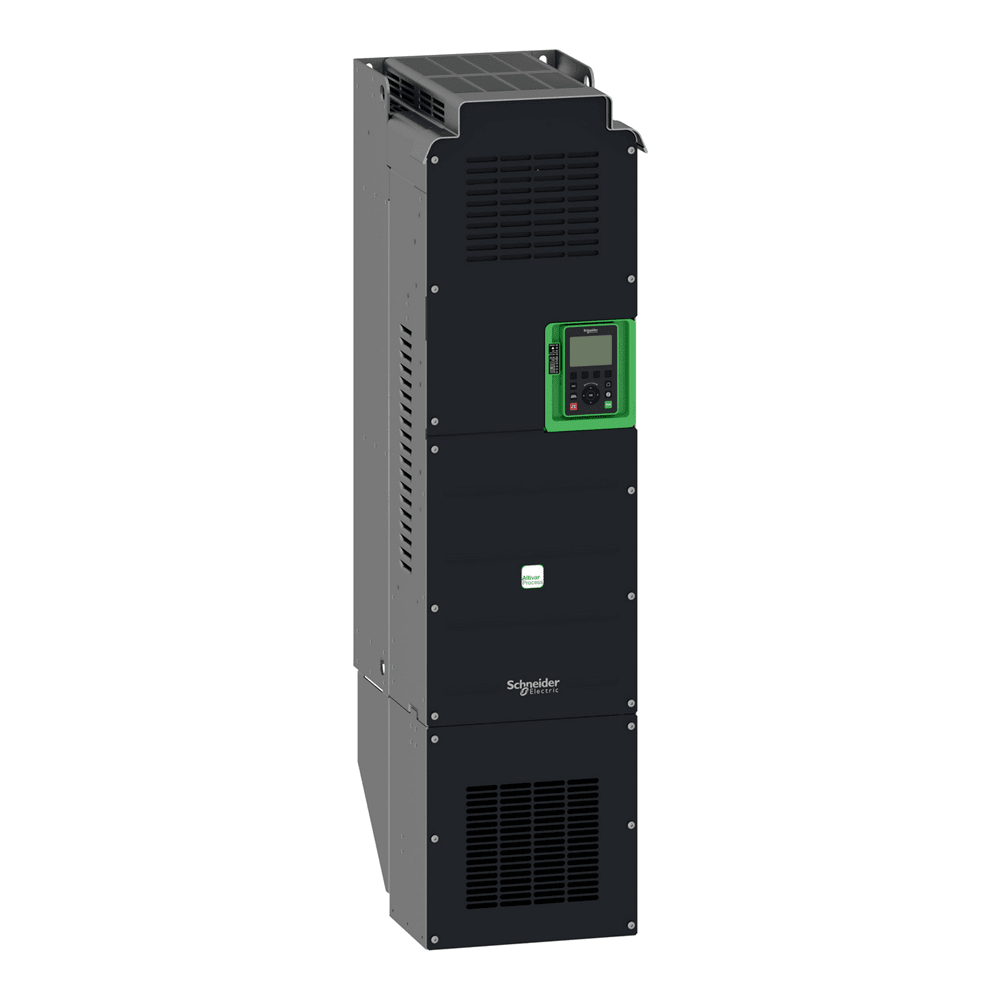

Преобразователь частоты 132кВт 380-480В ATV630, IP00, с ЭМС-фильтром кат. C3 ATV630C13N4

Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 132 кВт/200 лошадиных сил для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 110 кВт/150 лошадиных сил для применений, требующих значительной перегрузки (до 150%). Он весит 82 кг, его размеры составляют 320 мм в ширину, 852 мм в высоту и 390 мм в глубину. Он предназначен для установки на стене в вертикальном положении (+/- 10°).

Технические характеристики

Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 82 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 1 48 см
Длина 1 упаковки: 103 см
Вес 1 упаковки: 91,5 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, IEC 61800-3 МЭК30 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: DNV-GL, Зона ATEX 2/22, UL, CSA Вертикальное, +/- 10 градусов
Высота: 852 мм
Ширина: 320 мм
Глубина: 390 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели
Степень защиты: IP00 в соответствии с МЭК 61800-5-1, IP00 в соответствии с МЭК 60529, IP21 (с комплектом VW3A9704) в соответствии с МЭК 61800-5-1, IP21 (с комплектом VW3A9704) в соответствии с МЭК 60525
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/W клемма 2 x 70...3 x 120 мм кв/2 x AWG 2/0...2 x 300 kcmil, Двигатель винтовая клемма 2 x 70...3 x 120 мм кв/2 x AWG 2/0...2 x 300 kcmil
Название устройства: ATV630 светодиоды, для состояние встроенной связи 3 светодиода (двухцветная), для состояние модуля связи 4 светодиода (двухцветная), для наличие напряжения 1 светодиод (красный)
Относительная влажность: 5… 95 % без конденсата в соответствии с МЭК 60068-2-3
Температура окружающего воздуха для хранения: -40… 70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4- уровень 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Принудительное охлаждение: 2755 В при 380 В, частота переключения 2,5 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AO1, AO2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI3, AI1, AI 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход 0 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Скорость передачи: 10, 100 Мбит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, <3, 38, номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %
Частота сети питания: 50...60 Гц - 5...5 %
Протокол порта обмена данными: Ethernet, Modbus TCP, Modbus последовательный
(f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Количество дискретных входов: 8
Количество дискретных выходов: 0 Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное отключение крутящего момента. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи управления: 2,5..8 кГц с коэффициентом снижения, 2..8 кГц регулируемый Логика дискретных входов: Позитивная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В ( 1< В> Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 25 В3, 29 В тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты:защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: Ethernet, 2-проводной RS 485<2/3 резистивная нагрузка , cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi 2 = 0 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 69,9 дБ
Количество адресов: 1…247 для Modbus последовательный gn 60068-2-27
Максимальный входной ток: 237,0 А
Тип охлаждения: Принудительное охлаждение
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % A6/мойный выход: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток Рабочая температура воздуха: -15…50 C (без снижения номинальных характеристик), 50…60 C (с коэффициентом снижения) Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный работы)
Функция безопасности: STO (безопасное отключение крутящего момента) SIL 3
Мощность двигателя [кВт]: 132 кВт (нормальный режим работы), 110 кВт (трудный режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с150 0 C3
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 200 л.с нормальный режим работы, 150 л.с тяжелый режим работы
Вероятный ток КЗ [Isc]: 50 кА
Полная мощность: 161,4 кВА при 4 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 250 А при 2,5 кГц для нормальный режим работы, 211 А при 2,5 кГц для тяжелый режим работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % полная нагрузка в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: RTU
входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2, DI5, DIЛ дискретный 65A-68, STOA, STOB дискретный вход ПЛК уровня 1соответственно МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, D++0 мА
Продолжительность выборки: 2 мс +/- 0,5 мс (DI1...DI4) - дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 1 выход
Количество релейных выходов: 3
Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность R1: последовательности нормально открыт электрическая долговечность 100000 циклов
Линейный ток: 237 А при 380 В (нормальный режим работы), 213 А при 480 В (нормальный режим работы), 201 А при 380 В (тяжелый режим работы), 165 А при 480 В (вес 110…220 кВт в380…440 В 3 фазы, 110…220 кВт в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: коммуникационный TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen цепь RJ45, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link, Коммуникационный модуль, BACnet MS/TP, Коммуникационный модуль, Ethernet Powerlink
Исходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Оптический режим крутящего момента Максимальная выходная частота: 500 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем с пост. магнитами, Автоматический при любой нагрузке, Может быть подавлен
Номинальная частота переключения: 2,5 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 275 А в течение 60 с (нормальный режим работы), 316,5 А в течение 3 Регулируемый ПОД-регулятор
Объем охлаждающего воздуха: 600 м?/час
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор, Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов вентилятор, вентилятор,Водоснабжение и водоотвод другое применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор, Производство продуктов питания и напитков насос, Производство продуктов питания и напитков вентилятор, Производство продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ топлив, Нефть и газ компрессор для нефтепереработки, Водоснабжение и водоотвод центробежный насос, Водоснабжение и водоотвод объемный насос, Водоснабжение и водоотвод электропогружной насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод вентилятор, Водоснабжение и водоотвод конвейер, Водоснабжение и водоотвод смеситель
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
