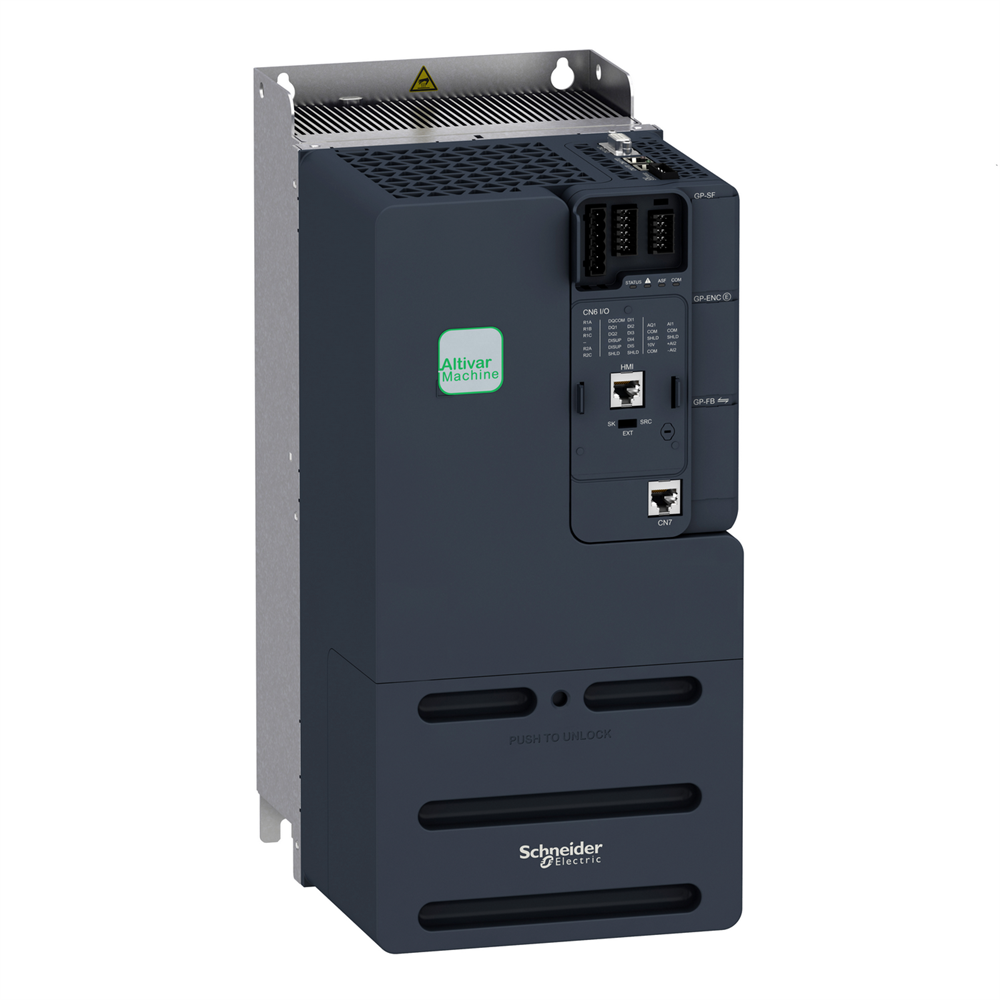

Преобразователь частоты 11кВт 380-480В ATV340, IP20, с ЭМС-фильтром кат. C3 ATV340D11N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот частотный преобразователь Altivar 340 может питать 3-фазные синхронные и асинхронные двигатели с разомкнутым или замкнутым контуром управления. Приводы Altivar Machine ATV340 стандартно имеют режим работы "Тяжелый". Он работает с номинальной мощностью до 11 кВт/15 лошадиных сил и номинальным напряжением от 380 В до 480 В переменного тока. ATV340 был разработан, чтобы удовлетворить потребности применения в суровых средах, таких как вибрация, единичные ударные нагрузки и токопроводящая пыль, и где требуется высокая термостойкость до 60 °C. Этот продукт стандартно интегрирует протоколы связи в последовательной линии Modbus. Он весит 9,5 кг и имеет следующие размеры: ширина 180 мм, высота 385 мм, глубина 249 мм. ATV340 содержит функции и особенности, пригодные для наиболее распространенных применений, включая упаковку, транспортировку материалов, обработку материалов, подъемные механизмы. Он отвечает международным стандартам IEC/EN 61800-5-1 и IEC/EN 61800-3 (защищенность от электромагнитной совместимости, электромагнитных излучений), IEC 60721-3, IEC 61508, IEC 13849-1. Она также имеет сертификаты CE, UL, CSA и TUV. Он предназначен для монтажа в вертикальном положении (+/- 10°) на панели благодаря 4 крепежным отверстиям. Он полностью интегрирован в EcoStruxure Machine от Schneider Electric через DTM. Можно настраивать, контролировать и диагностировать приводы ATV340 непосредственно в программном обеспечении SoMachine и SoMove с помощью того же блока программного обеспечения (DTM). Он экологически чист и отвечает таким директивам, как RoHS по защите окружающей среды.
Технические характеристики
Серия изделия: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 9,5 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 34,500 0 см
Длина 1 упаковки: 56,500 см
Вес 1 упаковки: 11,206 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60821- 13849-1, UL 618000-5-1, UL 508C
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 385,0 мм
P06
Количество единиц в 2 упаковке: 2
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 35,412 кг Степень загрязнения: 2
Категория перенапряжения: Класс III
Тип коннектора: 1 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Управление винтовая клемма 0.2...2.2 мм квAWGGG 4...25 мм кв/AWG 10...AWG 3, Звено постоянного тока винтовая клемма 4...25 мм кв/AWG 10...AWG 3, Двигатель винтовая клемма 2.5...25 мм кв/AWG 12...AWG 3
Температура окружающего воздуха: <= 3000 м со снижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 13 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 241 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 16 В при 380 В, частота переключения: 311 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 2
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом,2 датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380.48 питание: 50...60 Гц +/- 5 %
Номинальный выходной ток: 24,0 А
Протокол порта обмена данными: Modbus последовательный
Количество дискретных входов: 5
Количество дискретных выходов: 2,0 Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току: привод, Перегрузка по току между фазами двигателя и землей: привод, Перегрузка по току между фазами двигателя привод, Краткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Превышение допустимой скорости: привод, Обрыв в цепи управления: привод
Частота перемыка. 4..16 кГц с коэффициентом понижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведомый Modbus RTU
Аппаратный интерфейс: 2-проводной RS 485
Максимальный ток переключения: Релейный выход R1C при 1 : 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход , L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке, cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2C при резистивной нагрузке, cos phi = 1: 5 А при 30 В постоянный ток, Релей 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 55,6 дБ
Количество адресов: 247
Максимальный входной ток: 34,7 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C: 5 мА при 24 В постоянный ток
50 C без понижения номинальных характеристик (вертикальное положение), 50… 60 C с коэффициентом снижения (вертикальное положение)
Способ сборки: С теплоотводящим радиатором
Мощность двигателя [кВт]: 15 кВт для нормального режима работы,11 кВт для тяжелого режима работы
Выполнение: Стандартная версия
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 20 л.с для нормального режима работы, 15 л.с для тяжелого режима работы
Вероятный ток КЗ [Isc]: 22 к2кА/0: В (нормальный режим работы), 23 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 32 А при 4 кГц для нормальный режим работы, 24 А при 4 кГц для тяжелый режим работы
Кадр данных: RTU
Тип поляризации: Отсутствует полное сопротивление
0… 30 кГц, 24 В постоянное напряжение (30 В), DI1... DI5 программируемый, 24 В постоянное напряжение (30 В), полное сопротивление: 3,5 кОм
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1: 0...10 В постоянный ток 0 бит, Программно-конфигурированный ток AQ1: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит
Количество релейных выходов: 2
Тип релейного выхода: Релейные выходы R1A, Релейные выходы R1C электрическая долговечность 10 выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 34,7 А при 380 В без сетевого дросселя (тяжелый режим работы), 27,7 А при 480 В без сетевого дросселя (тяжелый режим работы), 33,9 А при 380 В с режимом 2 480 В с внешним сетевым дросселем (нормальный режим работы), 35,1 А при 380 В с внешним сетевым дросселем (тяжелый режим работы), 27,8 А при 480 В с внешним сетевым дросселем (тяжелый режим работы)
Опциональный модуль: Коммуникационный модуль, DeviceNet, Коммуникационный модуль, CANopen, Коммуникационный модуль, EtherCAT
Класс окружающей среды (эксплуатации: Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3
Максимальный прогиб Гц
Макс. ускорение при вибронапруге (эксплуа: 5 м/с? при 9...200 Гц
Макс. ускорение при ударном воздействии: 70 м/с? при 22 мс
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C3
4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Оптимизированный режим крутящего момента, Сменный момент, Стандарт постоянного крутящего момента
Максимальная выходная частота: 0,599 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.0 настроен
Компенсация скольжения ротора: Недоступно для управления двигателем с пост. магнитами, Настраиваемый, Может быть подавлен, Автоматический при любой нагрузке
Номинальная частота переключения: 4 кГц
Тип торможения:Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение: 480 В
Максимальный ток переходного процесса: 35,2 А в течение 60 с (нормальный режим работы), 36 А в течение 60 с (трудный режим работы), 43,2 А в течение 3 (тяжелый режим работы)
Базовый ток нагрузки при высоком пе: 24,0 А
С функцией безопасного ограничения скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет
С функцией безопасного положения (SP):
функцией безопасного контроля скорости (SS: Нет
С функцией безопасной остановки 1 (SS1): Да
С функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет
С функцией безопасного направления: ПОД-регулятор
Температура среды при транспортировке: -40…70 C
Объем охлаждающего воздуха: 128,0 м?/ч
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Реактивный двигатель
Допустимая относительная 60721-3
количество предварительно установленных скоростей: 16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 32,0 А
Базовый ток нагрузки при низком пе: 32,0 А16 предварительно настроенных скоростей
Базовый ток нагрузки при низком пе: 32,0 А
-
ПроизводительSchneider Electric
-
Номинальный ток (А)24 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)11 кВт
-
Степень пылевлагозащиты IPIP20
-
СерияAltivar Machine ATV340 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
