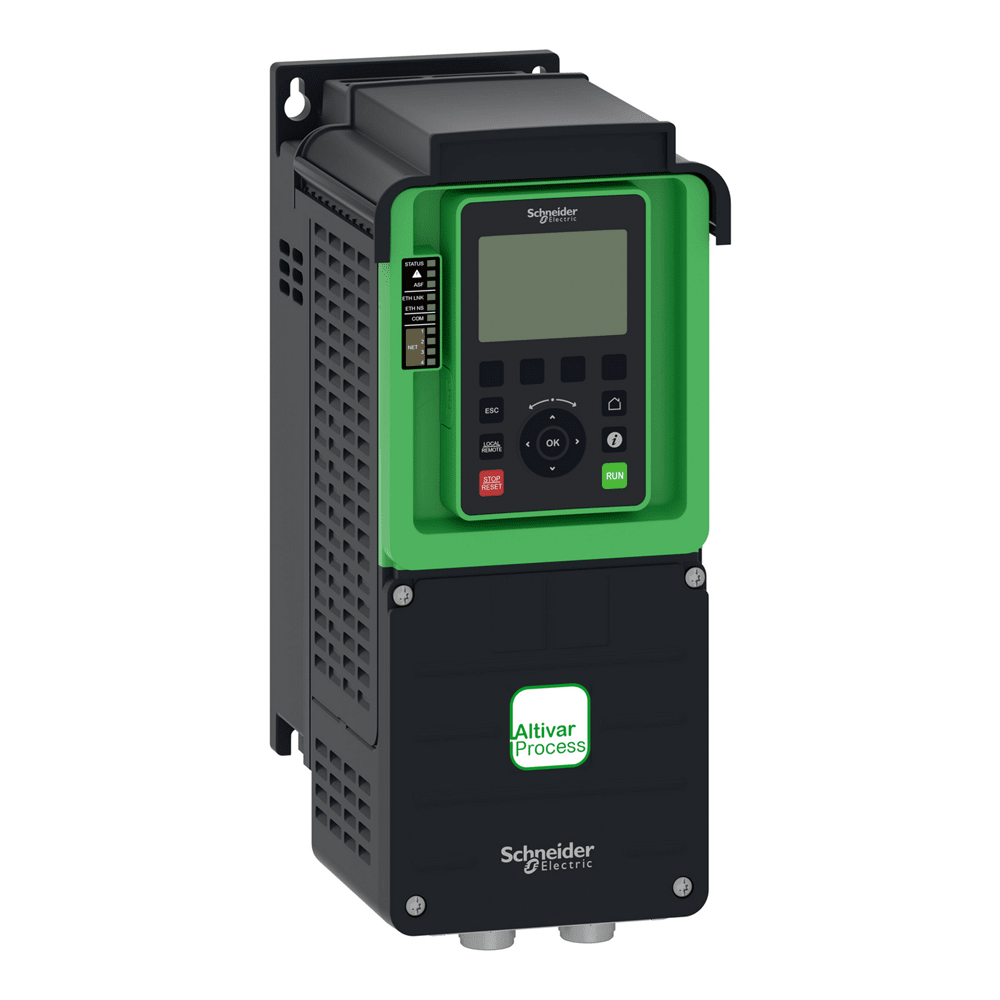

Преобразователь частоты 1.5кВт 380-480В ATV630, IP21, с ЭМС-фильтром кат. C2 ATV630U15N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот частотный преобразователь Altivar Process ATV600 может питать трехфазные синхронные и асинхронные двигатели. В стандартной комплектации он имеет 3 встроенных коммуникационных порта RJ45, 1 порт Ethernet, 2 последовательных порта. Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот привод обеспечивает до 30% экономии энергии в режиме ожидания благодаря инновационной функции "Stop and Go" без дополнительных затрат. Он подходит для двигателей с номинальной мощностью до 1,5 кВт/2 лошадиные силы для приложений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей с номинальной мощностью до 0,75 кВт/1 лошадиная сила для приложений, требующих значительной перегрузки (до 150%). Его вес составляет 4,5 кг, а его размеры ширина 144 мм, высота 350 мм, глубина 203 мм. Он предназначен для установки на стене в вертикальном положении (+/- 10°).
Технические характеристики
Серия продукта: Altivar Process ATV600
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: 1
Масса нетто: 4,5 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 19,000 см
Длина 1 упаковки: 40,500 см
Вес 1 упаковки: 5,751 кг
Способ крепления: Монтаж на стену
Стандарты: UL 508C, МЭК 61800-3, МЭК 31 61800-3 среда 2 категория C3, МЭК 61800-5-1, МЭК 61000-3-12, МЭК 60721-3, МЭК 61508, МЭК 13849-1
Сертификация изделия: ATEX INERIS,/2, DNV- TUV
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 350 мм
Ширина: 144 мм
Тип 2 упаковки: P06
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 75,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 47,506 кг
Глубина: 203 мм
Степень загрязнения: 2
Категория перенапряжения: ІІІ
Назначение продукта: Асинхронные двигатели,
Навесной
Степень защиты: UL тип 1 в соответствии с UL 508C
Тип коннектора: RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP, RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Меж клеммами< Электрическое соединение: Управление съемные винтовые клеммы 0.5...1.5 мм кв/AWG 20...AWG 16, Двигатель винтовая клемма 2.5...6 мм кв/AWG 14...AWG 10, Сторона сети винтовая клемма 2.5...6 мм кв/AWG 1 ATV630
Местная сигнализация: для локальная диагностика 3 светодиода, для состояние встроенной связи 3 светодиода (двухцветный), для состояние модуля связи 4 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5… 60068-2-3
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м с уменьшением тока на 1 % на 100 м
Электромагнитная совместимость: 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. 61000-4-5, Тест на стойкость к радиопомех уровень 3 в соответствии с МЭК 61000-4-6
Рассеиваемая мощность [Вт]: Естественное охлаждение: 28 В при 380 В, частота переключения 4 кГц, Принудительное охлаждение: 41 В при 3частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AO1, AO2: +/- 0.2 % для аналоговый выход
Время обновления: Релейный выход 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит, AI1, AI2, 0 сопротивление: 250 Ом, разрешение 12 бит, AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит
Конкретное применение изделия: Технологические процессы и коммунальные услуги
Швид 0,0 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380..480 В - 15...10 %... 5...5 %
Протокол порта обмена данными: Modbus TCP, Ethernet, Modbus последовательный
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6, 1 gn (f= 13…208 Г2) дискретных входов: 8
Количество дискретных выходов: 0
Тип дискретного выхода: Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА, Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3200 м2 переменный ток 5000 мА, Релейные выходы R2A, R2C 30 В постоянный ток 5000 мА, Релейные выходы R3A, R3C 250 В переменный ток 5000 мА, Релейные выходы R3A, R3C 30 В постоянный ток 5000 м< крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/2. кГц регулируемый, 4..12 кГц с коэффициентом понижения
Логика дискретных входов: Положительная логика (источник) (DI1...DI8), 11 В (состояние 1), Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0) , 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus TCP
Тип обмена: Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток:1 перегрузки и короткого замыкания,Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания, Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <20 замыкание
Аппаратный интерфейс: Ethernet, 2-проводящий RS 485
Максимальный ток переключения: Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при 3 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R => 7 Уровень шума: 54,5 дБ
Количество адресов: 1… 247 для Modbus последовательный
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Максимальный входной ток: 3,0 А
Тип охлаждения: Принудительное охлаждение
Точность: +/- 0.6 % AI3, AI3 +/- 1 % AO1, AO2 для температуры 60 C аналоговый выход
Минимальный ток переключения: Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15… 50 C (без снижения номинальных характеристик), 50… 60 C (с коэффициентом снижения)
Допустимый временный прирост тока: 1.1 x In в течение 60 с (нормальный режим работы), 1,5 x In в течение 60 с (тяжелый режим работы)
Функция безопасности: STO (безопасное отключение крутящего момента) SIL 3т/км режим работы), 0,75 кВт (тяжелый режим работы)
Выполнение: Стандартная версия
ЭМС фильтр: Встроенный с 50 м в соответствии с МЭК 61800-3 категория C2, Встроенный с 150 м в соответствии с МЭК 61800-3 категория C3<ж/а <2 фаз: 3 фаз. л.с нормальный режим работы, 1 л.с. 2,2 А при 4 кГц для тяжелого режима работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. на землю
Максимальное THDi (полное гармоническое искажен: <48 % полная нагрузка в соответствии с МЭК 61000-3-12
Разрешение по частоте: Пульт 0,1 Гц, Аналоговый вход 0,012/50 Гц
Кадр данных: RTU
входа: DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2, DI5,DI6 дискретный вход ПЛК уровня 1 в соответствии с МЭК 65A-68, STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2
Тип аналогового выхода: Программно-конфигурированное напряжение AQ1, AQ2: 0...10 Вм постоянный 10 бит, Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток, Программно-конфигурированный ток DQ-, DQ+: 100 мА
2 (DI1...DI4) - дискретный вход, 5 мс +/- 1 мс (DI5, DI6) - дискретный вход, 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход, 10 мс +/- 1 мс (AO1) - аналоговый выход
Количество: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов, Конфигурированная релейная логика R2: реле последовательности нормально открытый электрическая долговечность 100000 циклов, ток: 3 А при 380 В (нормальный режим работы), 2,6 А при 480 В (нормальный режим работы), 1,7 А при 380 В (тяжелый режим работы), 1,5 А при 480 В (тяжелый режим работы)
диапазон мощности двигателей АС-3: 1,1…2 кВт 2,2 кВт в480…500 В 3 фазы
Опциональный модуль: Слот А: коммуникационный модуль, Profibus DP V1, Слот А: коммуникационный модуль, Profinet, Слот А: коммуникационный модуль, DeviceNet, Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP, Слот А: коммуникационный модуль, CANopen SUB-D 9, Слот А: коммуникационный модуль, CANopen винтовые клеммы, Слот А/ слот В: модуль расширения цифровых и аналоговых вх/вых, Слот А/ слот В: модуль расширения релейных выходов, Слот А: коммуникационный модуль, Ethernet IP/M MS/TP, Коммуникационный модуль, Ethernet Powerlink
Выходная частота привода: 0,1…500 Гц
Форма управляющего действия асинхронным двигателем: Сменный момент, Стандарт постоянного крутящего момента, Оптимизированный режим крутящего момента
Максимальная выходная частота: 50/500 Линейная регулировка отдельно от 0.01...9999 с
Компенсация скольжения ротора: Может быть подавлен, настраиваемый, недоступен для управления двигателем с пост. магнитами, Автоматический при любой нагрузке
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 4,4 А в течение 60 с (нормальный режим работы), 3,3 А в течение 60 с (тяжелый режим работы) ПОД-регулятор
Объем охлаждающего воздуха: 38 м?/ч
выбор применения преобразователя частоты: Здание - отопление, вентиляция и кондиционирование центробежный компрессор,Производство продуктов питания и напитков другое применение, Добыча полезных ископаемых и металлов вентилятор, Добыча полезных ископаемых и металлов насос, Нефть и газ вентилятор, Водоснабжение и водоотвод другое применение, Здание - отопление, вентиляция и кондиционирование винтовой компрессор, Производство продуктов питания и напитков продуктов питания и напитков распыления, Нефть и газ электропогружной насос (ESP), Нефть и газ насос для нагнетания воды, Нефть и газ реактивный топлив, Нефть и газ компрессор для нефтепереработки, Водоснабжение и водоотвод центробежный насос, Водоснабжение и водоотвод объемный насос (ESP), Водоснабжение и водоотвод винтовой насос, Водоснабжение и водоотвод лопаточный компрессор, Водоснабжение и водоотвод винтовой компрессор, Водоснабжение и водоотвод центробежный компрессор, Водоснабжение и водоотвод вентилятор, Водоснабжение и водоотвод конвейер, Водоснабжение и водоотвод двигателем: Двигатель с постоянными магнитами, Синхронный реактивный двигатель
-
ПроизводительSchneider Electric
-
Номинальный ток (А)4 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)1.5 кВт
-
Степень пылевлагозащиты IPIP21
-
СерияAltivar Process ATV600 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
