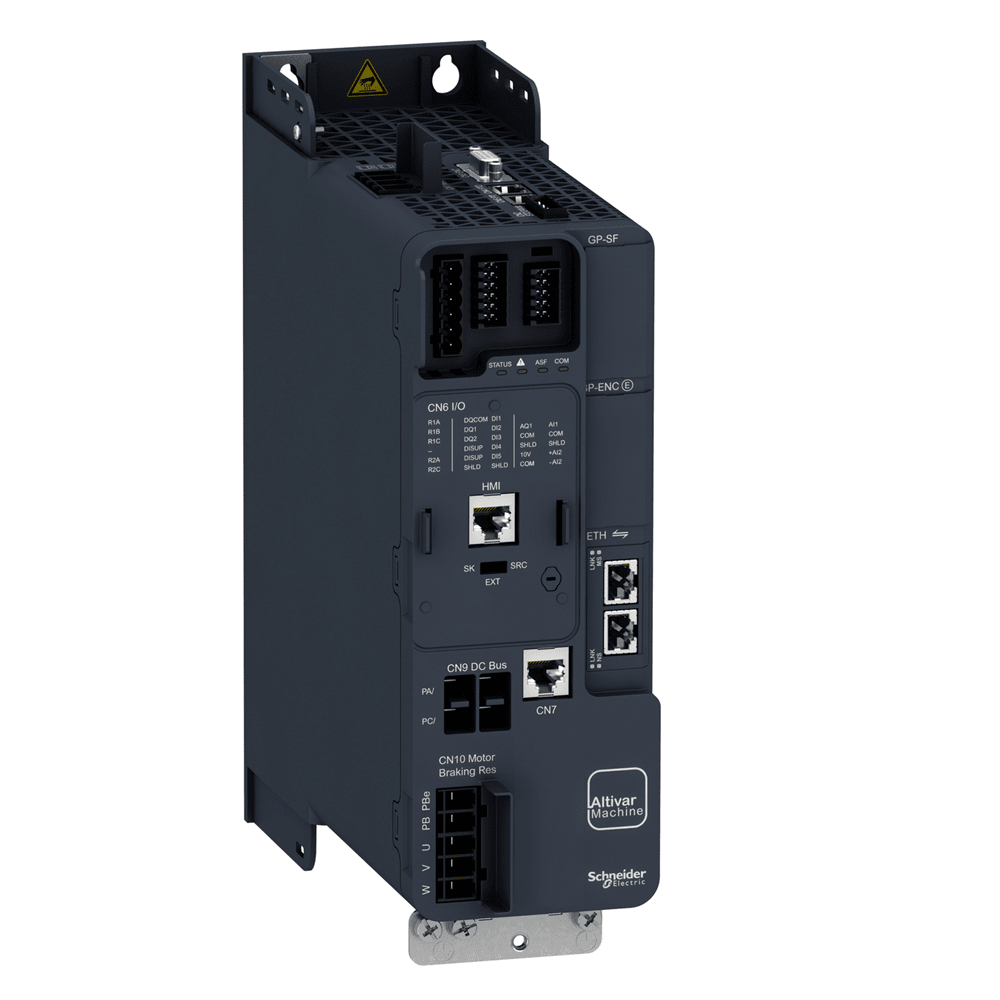

Преобразователь частоты 1.5кВт 380-480В ATV340, IP20, Ethernet, с ЭМС-фильтром кат. C3 ATV340U15N4E

Технические характеристики

Серия продукта: Altivar Machine ATV340
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 1,7 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,000 см
Длина 1 упаковки: 32,000 см
Вес 1 упаковки: 2,480 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, МЭК 61800-5-1, МЭК 60721-3 13849-1, UL 618000-5-1, UL 508C
Сертификация изделия: UL, CSA, TUV, EAC, CTick
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 270,0 мм
P06
Количество единиц в 2 упаковке: 14
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 47,72 мм
Степень загрязнения: 2
Категория перенапряжения: Класс III
Тип коннектора: 3 RJ45
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение: Сторона сети винтовая клемма 1.5...4 мм винтовая клемма 4...6 мм кв/AWG 12...AWG 10, Двигатель винтовая клемма 1.5...4 мм кв/AWG 14...AWG 12, Управление винтовая клемма 0.2...2.5 мм кв/AWG 24...AWG 12 Высота над уровнем моря: <= 3000 м со снижением тока выше 1000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 6-3 переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4- Природное охлаждение: 46 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Принудительное охлаждение: 46 В при 380 В, частота переключения 4 кГц (тяжелый режим работы), Природное охлаждение: 59 В при 380 В, частота переключения: 59 В при 380 В, частота переключения 4 кГц (нормальный режим работы)
Количество аналоговых входов: 2
Количество аналоговых выходов: 2
Тип аналогового входа: AI1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом,2 датчик темп. или датчик уровня воды, AI1 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение: 31,5 кОм/Промышленная машина
Скорость передачи: 4,8 кбит/с, 9,6 кбит/с, 19.2 кбит/с, 38,4 кбит/с
Выходное напряжение: <= номинального напряжения питания
[Us] номинальное напряжение питания: 380.48 питание: 50...60 Гц +/- 5 %
Номинальный выходной ток: 4,0 А
Протокол порта обмена данными: Modbus последовательный, EtherNet/IP, Modbus TCP
Количество дискретных входов: 5
Количество дискретных выходов: 2,0
Q 3 постоянный ток 100 мА
Тип защиты: Тепловая защита: двигатель, Безопасное выключение крутящего момента: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Безопасное выключение крутящего момента: привод, Перегрев: привод, Перегрузка по току: привод, Перегрузка по току между фазами двигателя и землей: привод, Перегрузка фазой двигателя и землей: привод, Краткое замыкание между фазами двигателя: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря источника питания: привод, Превышение допустимой скорости/привод, Обрыв в цепи управления: привод2. регулируемый, 8...16 кГц с коэффициентом понижения
Формат данных: 8 бит, конфигурируется нечетный, четный или без четности
Метод доступа: Ведущий Modbus RTU, Ведущий Modbus TCP
Аппаратный интерфейс: 2-проводной RS 485
Максимальный ток перемыка phi = 1: 3 А при 250 В переменный ток, Релейный выход R1C при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1C при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 мс при 25 , cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток, Релейный выход R2C при резистивной нагрузке , cos phi = 1: 5 А при 250 В переменный ток, Релейный выход R2C при резистивной нагрузке , cos phi = 1: 5 А индуктивная нагрузка, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток, Релейный выход R2C при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 55 1…247
Максимальный входной ток: 6,0 А
Тип охлаждения: Принудительное охлаждение
Минимальный ток переключения: Релейный выход R1B: 5 мА при 24 В постоянный ток, Релейный выход R2C: 5 мА при 24 В постоянный ток<5/ (вертикальное положение), 50…60 C с коэффициентом снижения (вертикальное положение)
Способ сборки: С теплоотводящим радиатором
Мощность двигателя [кВт]: 2,2 кВт для нормальной работы, 1,5 кВт для тяжелой работы
Выполнение: Стандартная версия
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 3 л. кВА при 480 В (нормальный режим работы), 4,1 кВА при 480 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 5,6 А при 4 кГц для нормальный режим работы, 4 А при 4 кГц для тяжелый режим работы
Кадр данных: RTU
Тип поляризации: От поляризации: программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (30 В), DI1... DI5 безопасное выключение крутящего момента (Safe Torque Off), 24 В постоянное напряжение (30 В), полное сопротивление: 3,5 кОм, программируемое
Тип аналогового 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит, Программно-конфигурированный ток AQ1: 0...20 мА полное сопротивление 500 Ом, разрешение 10 бит
Количество релейных выходов: 2
Тип релейного выхода электрическая долговечность 100000 циклов, Релейные выходы R2A, Релейные выходы R2C электрическая долговечность 100000 циклов
Линейный ток: 6 А при 380 В без сетевого дросселя (тяжелый режим работы), 4,9 А при 480 В без сетевого дроса внешним сетевым дросселем (нормальный режим работы), 4,1 А при 480 В с внешним сетевым дросселем (нормальный режим работы), 3,5 А при 380 В с внешним сетевым дросселем (тяжелый режим работы), 2,8 А при 480 В с внешним сетевым дросселем Класс 3C3 согласно IEC 60721-3-3, Класс 3S3 согласно IEC 60721-3-3 Максимальный прогиб при вибрационном наване: 1,5 мм при 2...9 Гц Макс. ускорение при вибронапруге (эксплуа: 5 м/с> ударном воздействии: 70 м/с? при 22 мс
Электромагнитный фильтр: Встроенный фильтр ЭМС класса C3
Обнаружена минимальная ширина отметки: IP20
Возможна работа в 4 квадрантах: Да
Форма управляющего действия асинхронным двигателем: Стандарт постоянного крута момент
Максимальная выходная частота: 0,599 кГц
Линейное ускорение и замедление: Линейная регулировка отдельно от 0.01...9999 с, Тип кривой S, U или сконфигурированный
Компенсация скольжения ротора: Настраиваемый, Недоступный для управления двигателем любой нагрузке
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Интегрированный тормозной резистор: Да
Максимальное выходное напряжение:480 В
Максимальный ток переходного процесса: 6,2 А в течение 60 с (нормальный режим работы), 6 А в течение 60 с (тяжелый режим работы), 7,6 А в течение 2 с (нормальный режим работы), 7,2 А в течение 2 с (трудный режим работы)
Базовый ток нагрузки при 0 скорости (: Да
С функцией безопасного управления тормозами (: Да
С функцией безопасной остановки работы (SOS): Нет)
С функцией безопасного положения (SP): Нет
С функцией безопасной программируемой логики: Нет
С функцией безопасного контроля скорости (SS: Нет
функцией безопасной остановки 2 (SS2): Нет
С функцией безопасного отключения момента (: Да
С функцией безопасного ограничения положения (: Нет
С функцией безопасного направления (SDI): Нет) Контур регулировки: Регулируемый ПОД-регулятор
Температура среды<4/0 воздух: 18,0 м?/ч
Форма управляющего действия синхронным двигателем: Двигатель с постоянными магнитами, Реактивный двигатель
Допустимая относительная влажность (эксплуатация: Класс 3K5 в соответствии с EN 60721-3
количество предварительно установленных скоростей:> 5,6 А
