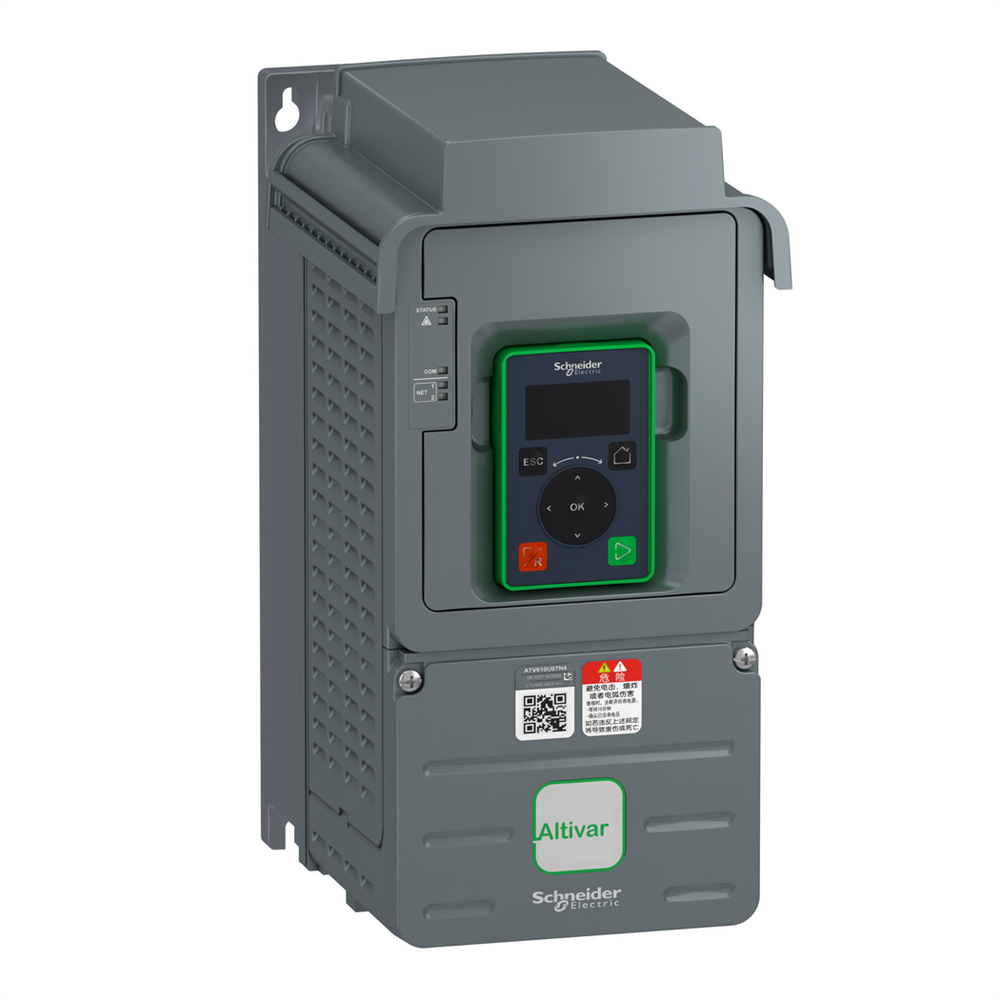

Преобразователь частоты 1.5кВт 380-460В ATV610, IP20, с ЭМС-фильтром кат. C3 ATV610U15N4
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Easy Altivar 610
Тип изделия или компонента: Преобразователь частоты
Масса нетто: 3,135 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 19,6 см< см
Длина 1 упаковки: 28,0 см
Вес 1 упаковки: 5,7 кг
Способ крепления: Монтаж в шкаф
Стандарты: МЭК 61800-3, Окружающая среда 2, категория C3 МЭК 61800-3, МЭК 60721-3
Рабочее положение: Вертикальное, +/- 10 градусов
Высота: 297 мм, 350 мм с пластиной ЭМС
Ширина: 145 мм
Глубина: 203 мм
Степень загрязнения: 100/00 Асинхронные двигатели, Синхронные двигатели
Степень защиты: IP20
Тип коннектора: 1 RJ45 (на удаленном графическом терминале) для Modbus последовательный
Изоляция: Между клеммами питания и управления
Маркировка: CE
Электрическое соединение:5. мм кв, Сторона сети, винтовая клемма: 2.5...16 мм кв, Двигатель, винтовая клемма: 2.5...16 мм кв
Название устройства: ATV610
Местная сигнализация: для локальная диагностика 2 светодиода, для состояние встроенной связи 1 светодиода (двухцветный), для наличия напряжения 1 светодиод (красный)
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3
Высота над уровнем моря: <= 1000 м без снижения номинальных характеристик, 1000...4800 м Электромагнитная совместимость: Тест на стойкость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2, Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к эл. переходных процессов/импульсов уровень 4 в соответствии с МЭК 61000-4-4, 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5, химического загрязнения класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S3 в соответствии с МЭК 60721-3-3 Рассеиваемая мощность [Вт]: 40 В(принудительное охлаждение) при 380 В, частота переключения 380 В, частота переключения 4 кГц
Количество аналоговых входов: 3
Ошибка линеаризации: AI1, AI2, AI3: +/- 0,15 % максимального значения для аналоговый вход, AQ1, AQ2: +/- 0.2 % для аналоговый выход
Время обновления (+/- 0,5 мс)
Количество аналоговых выходов: 2
Тип аналогового входа: AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит, AI1, AI2,AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит, AI2, AI3 программно-конфигур. датчик темп. или датчик уровня воды
Конкретное применение изделия: Вентилятор, насос, компрессор, конвейер
Скорость передачи: 4.8, 9.6, 19.2, 38.4 кбит/с для Modbus последовательный
Выходное напряжение: <= номинального напряжения питания
0 Us. В - 15...10 % Частота питающей сети: 50...60 Гц +/-5 %
Протокол порта обмена данными: Modbus последовательный
Виброустойчивость: 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6 МЭК 60068-2-6
Количество дискретных входов: 6
Тип защиты: Тепловая защита: двигатель, Обрыв фазы двигателя: двигатель, Тепловая защита: привод, Перегрев: привод, Перегрузка по току между выходн. фазами и землей: привод, Перенапряжение на выходе: привод, Защита от короткого замыкания: привод, Обрыв фазы двигателя: привод, Перенапряжение в звене постоянного тока: привод, Перенапряжение в сети: привод, Недонапряжение в сети: привод, Потеря фазы питания: привод, Превышение скорости: привод, Обрыв в цепи2/2. кГц регулируемый
Логика дискретных входов: Позитивная логика (источник): DI1... DI6 конфигурированный логический вход, 11 В (состояние 1), Отрицательная логика (приемник): DI1... DI6 конфигурированный логический вход, > 1 В ( 1 В ) логика (источник): DI5, DI6 конфигурированный импульсный вход, 2,5 В (состояние 1)
Метод доступа: Веденный
Питание: Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания
Аппаратный интерфейс: 2-проводящий RS 485 для Modbus последовательный
Максимальный ток переключения при R3 = 1: 3 А при 250 В переменный ток, Релейный выход R1, R2, R3 при резистивной нагрузке , cos phi = 1: 3 А при 30 В постоянный ток, Релейный выход R1, R2, R3 при индуктивной нагрузке , cos phi = 0,4 и L/R = 7 м2: R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток
Уровень шума: 55 дБ в соответствии с 86/188/EEC
Количество адресов: 1…247 для Modbus последовательный
1 60068-2-27
Тип охлаждения: Принудительное охлаждение
Точность: +/- 0.6 % AI1, AI2, AI3 для температуры 60 C аналоговый вход, +/- 1 % AQ1, AQ2 для температуры 60 C аналоговый выход
Минимальный ток переключения:5 мА при 24 В постоянный ток
Рабочая температура воздуха: -15…45 C (без снижения номинальных характеристик), 45…60 C (с коэффициентом снижения)
Мощность двигателя [кВт]: 1,5 кВт для нормального режима работы, 0,75 кВт для тяжелого режима работы
Выполнение: МЭК 61800-3 категория C3 с 50 м
Количество фаз сети: 3 фазы
Мощность двигателя [л.с.]: 2 л.с для нормальный режим работы, 1 л.с для тяжелый режим работы
Вероятный ток КЗ [Isc]: 5 кА<ВА/3 работы), 2,1 кВА при 460 В (тяжелый режим работы)
Максимальный ток в установившемся режиме: 4 А при 4 кГц для нормальный режим работы, 2,2 А при 4 кГц для тяжелый режим работы
Сопротивление изоляции: > 1 МОм 500 В DC за 1 мин. Аналоговый вход 0,012/50 Гц
Кадр данных: RTU для Modbus последовательный
Тип поляризации: Отсутствует полное сопротивление для Modbus последовательный
Тип дискретного входа: DI1... DI6 программируется как логический вход, 24 В постоянное напряжение (<= 30 , 50м: DI6 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов: DI1... DI6 логический вход ПЛК уровня 1соответственно МЭК 61131-2, DI5, DI6 импульсный вход ПЛК уровня 8 выхода: Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит, Программно-конфигурированное напряжение AQ1, AQ2: 0...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит
1 AI2, AI3) - аналоговый вход, 2 мс +/- 0,5 мс (DI1... DI6)конфигурированный - дискретный вход, 5 мс +/- 1 мс (DI5, DI6)конфигурированный - импульсный вход, 10 мс +/- 1 мс (AQ1, AQ3> - аналог Тип релейного выхода: Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов циклов
Линейный ток: 5,7 А при 380 В (нормальный режим работы), 4,8 А при 460 В (нормальный режим работы), 3,1 А при 380 В (трудный режим работы), 2,6 А при 460 В (трудный режим работы)
Опциональный модуль: Слот А: расширение цифр. и аналоговых входов/выходов, Слот А: модуль расширения релейных выходов
Форма управляющего действия асинхронным двигателем: Оптимизированный режим крутящего момента, Стандарт постоянного крутящего момента, Сменный момент
Линейное ускорение и замедление: Тип кривой S, U или 09000 с
Компенсация скольжения ротора: Настраиваемый, Автоматический при любой нагрузке, Недоступен для управления двигателем с пост. магнитами, Может быть подавлен
Номинальная частота переключения: 4 кГц
Тип торможения: Постоянным током
Максимальный ток переходного процесса: 4,4 А в течение 60 с (нормальный режим работы), 3,3 А в течение 60 с (тяжелый режим работы)<1/5 Out/0 количество заданных скоростей: 16 предварительно настроенных скоростей
-
ПроизводительSchneider Electric
-
Номинальный ток (А)5.6 А
-
Количество полюсов (фаз)3 полюса (3 фазы)
-
Мощность (Вт)1.5 кВт
-
Степень пылевлагозащиты IPIP20
-
СерияEasy Altivar 610 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаИндонезия
