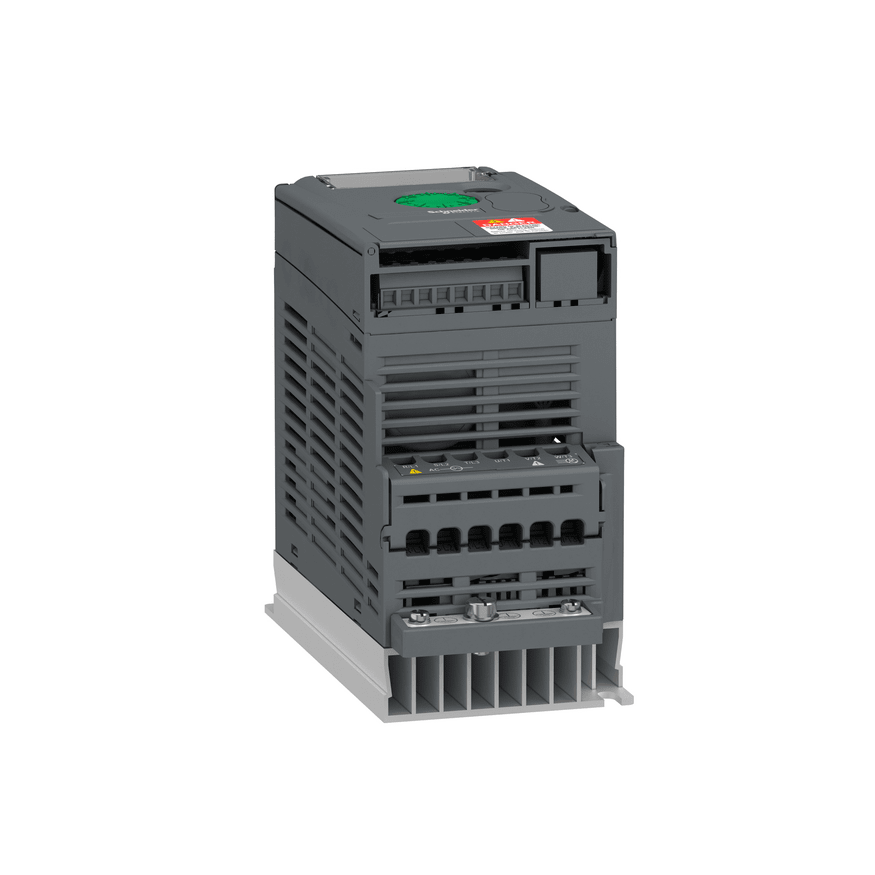

Преобразователь частоты 0.37кВт 380-460В ATV310, IP20, без ЭМС-фильтра

Преобразователь частоты 0.37кВт 380-460В ATV310, IP20, без ЭМС-фильтра ATV310H037N4E

Артикул:
ATV310H037N4E
Ед. измерения:
шт
Страна регистрации бренда:
Франция
Есть в наличии
Количество:

Этот привод Easy Altivar 310 является преобразователем частоты для трехфазных асинхронных двигателей. Его степень защиты IP20. Он работает с номинальной мощностью до 0,37 кВт/0,5 лошадиные силы и номинальным напряжением от 380 В до 460 В переменного тока. Благодаря яркому светодиодному 4-разрядному дисплею, он обеспечивает высокую читаемость основных параметров. Обнаружение недостаточной погрузки и перегрузки помогает защитить вашу установку. Он весит 0,8 кг, а его размеры составляют 72 мм в ширину, 143 мм в высоту, 130 мм в глубину. Этот привод содержит функции, подходящие для наиболее распространенных применений, включая текстильные машины, станки, деревообрабатывающие машины, транспортировку материалов, упаковочные и типографские машины, керамические машины.

Технические характеристики

Серия продукта: Easy Altivar 310
Тип изделия или компонента: Преобразователь частоты
Количество в одном комплекте: Комплект из 1 шт.
Масса нетто: 0,8 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Ширина 1 упаковки: 18,500 см
Длина 1 упаковки: 19,000 см
Вес 1 упаковки: 1,014 кг
Стандарты: МЭК 61800-3, МЭК 61800-5-1
Сертификация: Вертикальное, +/- 10 градусов
Высота: 143 мм
Ширина: 72 мм
Тип 2 упаковки: P12
Количество единиц в 2 упаковке: 66
Высота 2 упаковки: 90,000 см<0/0 Ширина 2 упаковки: 0 120,000 см
Вес 2 упаковки: 70,000 кг
Глубина: 130 мм
Степень загрязнения: 2 в соответствии с МЭК 61800-5-1
Момент затяжки: 0,8…1 Н.м
Назначение продукта без глухой пластины в верхней части, IP4X верх
Тип коннектора: RJ45 (на лицевой стороне) для Modbus
Изоляция: Электрическая между силовой частью и системой управления
Электрическое соединение: Клемма, момент затяжки: 1.5...AWG 1G4 L2, L3, U, V, W)
Название устройства: ATV310
Относительная влажность: 5…95 % без конденсата в соответствии с МЭК 60068-2-3, 5…95 % без капель воды в соответствии с МЭК 60068-2-3
Температура окружающего<0/7 моря: <= 1000 м без снижения номинальных характеристик
Электромагнитная совместимость: Тест на устойчивость к эл. уровень теста: уровень 3 в соответствии с МЭК 61000-4-6, Тест на устойчивость к излучению РЧ э/м поля - уровень теста: уровень 3 в соответствии с МЭК 61000-4-3, Тест на устойчивость к перепадам и прерываниям напряжения в соответствии с МЭК 61000-4-11, 61000-4-5
Характеристики внешней среды: Устойчивость к пылевому загрязнению класс 3S2 в соответствии с МЭК 60721-3-3, Устойчивость к химическому загрязнению класс 3C3 в соответствии с МЭК 60721-3-3
Рассеиваемая мощность [Вт/, В/ч: аналоговых входов: 1
Ошибка линеаризации: +/- 0,3 % максимального значения для аналоговый вход
Количество аналоговых выходов: 1
Тип аналогового входа: Конфигурированный ток AI1 0...20 мА 250 Ом, Конфигурированное напряжение AI1 0...10 В 10 В В 30 кОм
Конкретное применение изделия:Простые машины и механизмы
Скорость передачи: 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с
Выходное напряжение: 380..460 В трехфазный
Служба обмена данными: Чтение 0 регистра (06) 29 слов, Запись нескольких регистров (16) 27 слов, Чтение/запись нескольких регистров (23) 4/4 слова, Читать идентификацию устройства (43)
[Us] номинальное напряжение питания: 380..460 В - 15...10/0 5 %
Протокол порта обмена данными: Modbus
Количество дискретных входов: 4
Количество дискретных выходов: 2
Тип дискретного выхода: Логический выход LO+, LO-, Защищенный релейный выход R1A, R1B, R1C 1 переключающий контакт
по току между выходн. фазами и землей, Защита от перегрева, Краткое замыкание между фазами двигателя, От потери входной фазы, Тепловая защита двигателя i2t
Частота переключения: 2..12 кГц регулируемый Логика дискретных входов: Отрицательная логика (приемник), > 0 В , входное полное сопротивление 3,5 кОм, Положительная логика (источник), 0... 11 В (состояние 1)
Питание: Внутреннее питание для потенциометра: 5 В (4,75…5,25 В)постоянный ток, <10 мА с защитой от перегрузки, коротких с4 (20,4…28,8 В)постоянный ток, <100 мА с защитой от перегрузки и короткого замыкания
Аппаратный интерфейс: 2-проводящий RS 485 для Modbus
Максимальный ток переключения: 2 А при 250 В переменный ток при индуктивной нагрузке cos phi = 2, 7 30 В постоянный ток при индуктивной нагрузке cos phi = 0,4 L/R = 7 мс для логического реле, 3 А при 250 В переменный ток при резистивной нагрузке cos phi = 1 L/R = 0 мс для логического реле, 4 А при 30 В реле
Количество адресов: 1…247 для Modbus
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Тип охлаждения: С самоохлаждением
Минимальный ток переключения: 5 мА при 24 В постоянный ток для/ 5 без снижения номинальных характеристик, 55…60 C снята защитная крышка с верхней части преобразователя со снижением тока на 2,2 % на C
Способ сборки: С теплоотводным радиатором
Мощность двигателя [кВт]: 0,37 кВт для тяжелый режим работы
Количество фаз двигатель: [л.с.]: 0,5 л.с для тяжелый режим работы
Вероятный ток КЗ [Isc]: 5 кА (трудный режим работы)
Полная мощность: 1,4 кВА при 460 В (трудный режим работы)
Максимальный ток в установившемся режиме: 1,5 А тяжелый режим: преобразователь,переменное/постоянное напряжение, 10 бит, Пульт 0,1 Гц
Кадр данных: RTU для Modbus
Тип дискретного входа: Программируемый LI1...LI4 24 В 18...30 В
Тип аналогового выхода: AO1 программно-конфигурированное напряжение... 0...10 полное сопротивление: 470 Ом, разрешение: 8 бит, AO1 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 800 Ом, разрешение: 8 бит
Продолжительность выборки: 10 мс для аналоговый вход, 20 мс, отклонение +/- 2,1 А при 380 В (тяжелый режим работы), 1,8 А при 460 В (тяжелый режим работы)
Электромагнитный фильтр: Без фильтра ЭМС
Выходная частота привода: 0,5…400 Гц
Скоростной диапазон: 1…20 для асинхронный двигатель для изменения задания
Форма управляющего действия асинхронным двигателем: Скалярное управление (V/f), Скалярное управление (U/f) - энергосбереж., квадрат. U/f, Векторное бездатчиковое управление (SVC)
Кратковременное превышение момента: 170…200 % от номинального крутящего момента двигателя
Линейное ускорение и замедление: Линеаризация от 0...999.9 с, S, U
Компенсация скольжения переключение: 4 кГц
Тип торможения: Постоянным током, <30 с
Максимальный ток переходного процесса: 2,3 А в течение 60 с (тяжелый режим работы)
Тормозной крутящий момент: До 70 % номинального момента двигателя без тормозного резистора

3 А в течение 60 с (трудный режим работы)
Тормозной крутящий момент: До 70 % номинального момента двигателя без тормозного резистора

3 А в течение 60 с (трудный режим работы)
Тормозной крутящий момент: До 70 % номинального момента двигателя без тормозного резистора

  • Производитель
    Schneider Electric
  • Номинальный ток (А)
    1.8 А
  • Количество полюсов (фаз)
    3 полюса (3 фазы)
  • Мощность (Вт)
    0.37 кВт
  • Степень пылевлагозащиты IP
    IP40
  • Серия
    Easy Altivar 310 (Schneider Electric)
  • Страна регистрации бренда
    Франция
  • Страна происхождения продукта
    Китай
