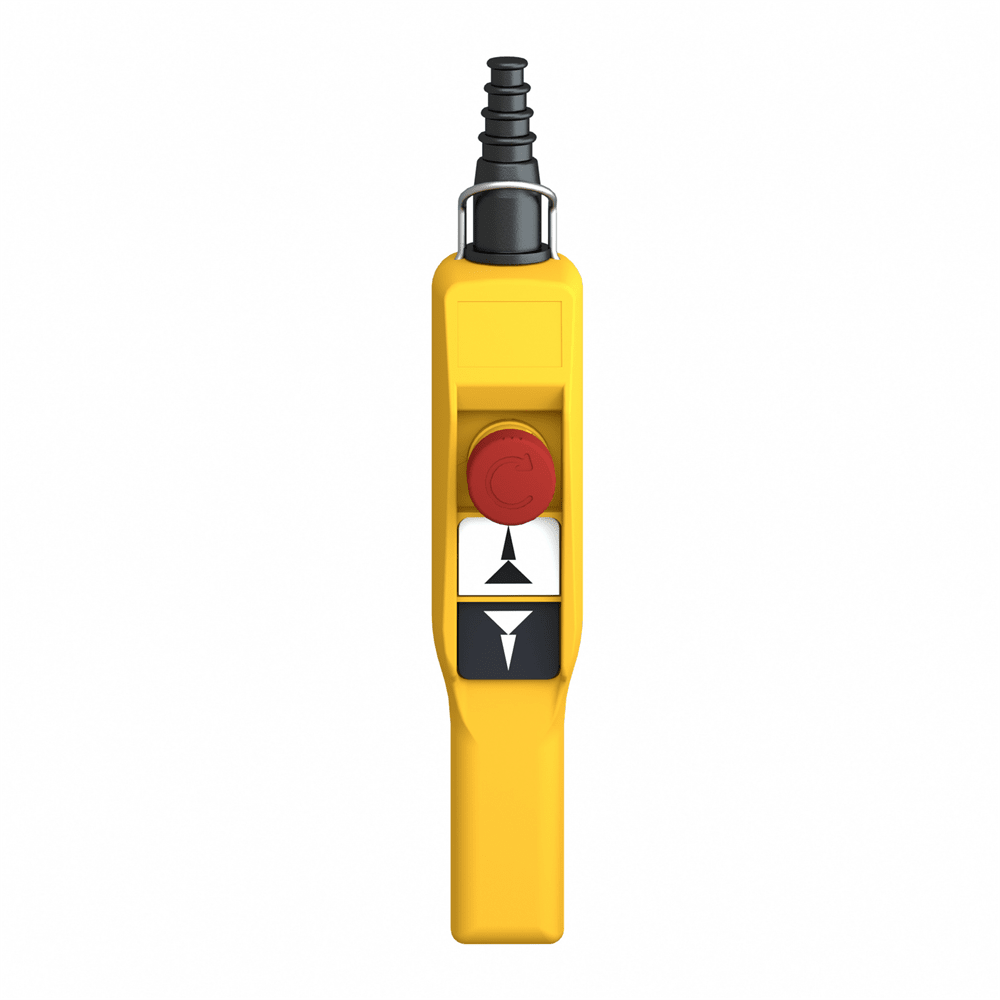

Подвесная станция XACA2073

Технические характеристики

Серия продукта: Harmony XAC
Тип изделия или компонента: Подвесная станция управления
Масса нетто: 0,36 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,700 см1<8/0 Длина 1 упаковки: 34,100 см
Вес 1 упаковки: 363,000 г
Гарантия: 18 месяцев
Совместимость продуктов: ZB2BE102 для аварийной остановки, ZB2BE101 + ZB2BE201 для каждого направления
(степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1
Клеммы подключения: Винтовой зажим, 1 x 2.5 мм кв С или без кабельного наконечника С, Гвин. кабельного наконечника
Стандарты: EN/IEC 60947-5-1, CSA C22.2 № 14, UL 508, EN/EC 60204-32
Сертификация изделия: UL, CSA
Защитная обработка: TH
Тип 2 упаковки: 15
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,935 кг
Тип 3 упаковки: P06
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 58,124 кг
Категория перенапряжения: Класс II в соответствии с IEC 61140<0/0 C
Тип шкафа: Полностью готовый к использованию
Материал корпуса: Полипропилен
Степень защиты: IP65 в соответствии с МЭК 60529
Степень ударозащиты: IK08 conforming to EN 50102
Название устройства: Рукоятка XACA
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Защита от короткого замыкания: 10 А предохранитель вследствие патрон предохранитель тип gG
Виброустойчивость: 15 gn(0=1 60068-2-6
Ударопрочность: 100 gn в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 10 А
Механическая взаимоблокировка: С механической блокировкой
Работа контакта: В шахматном порядке: втулка со ступенчатым входом 7…15 мм
Описание клемм ISO n°1: (23-24)NO_CL, (13-14)NO
Тип кнопки управления: Кнопка стоп O 30 мм 1 нормально закрытый фиксация, Первая кнопка 2 нормально открытых (2 шага 2) (2 шага) опускание, медленно-быстрое
Тип электрической схемы: Цепь управления
Номинальная рабочая мощность [Вт]: 40 В DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 120 В,коэффициент нагрузки = 0,5 (индуктивная нагрузка) согласно МЭК 60947-5-1 приложение C, 48 В DC-13 для 1000000 циклов, производительность < 60 цикл/мин на 48 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) согласно МЭК 61 для 1000000 циклов, производительность < 60 цикл/мин на 24 В, коэффициент нагрузки = 0,5 (индуктивная нагрузка) в соответствии с МЭК 60947-5-1 приложение C
Идентификатор клеммы: (11-12)NC, (13-14)NO
(11-12)NC
Тип станции управления: С двойной изоляцией
Цвет станции управления: Желтый
Область применения станции управления: Управление 2-скоростным двигателем тали
Состав станции управления: 2 кнопки + 1 кнопка аварийной остановки0 Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение A, A600 AC-15, Ue = 600 В, Ie = 1,2 А в соответствии с МЭК 60947-5-1 приложение A, Q600 DC-13, Ue = 250 В, Ue = 250 В, 60947-5-1 приложение A, Q600 DC-13, Ue = 600 В, Ie = 0,1 А в соответствии с МЭК 60947-5-1 приложение A
Максимальное сопротивление на клеммах: 25 МОм
Усилие срабатывания: 13…15
