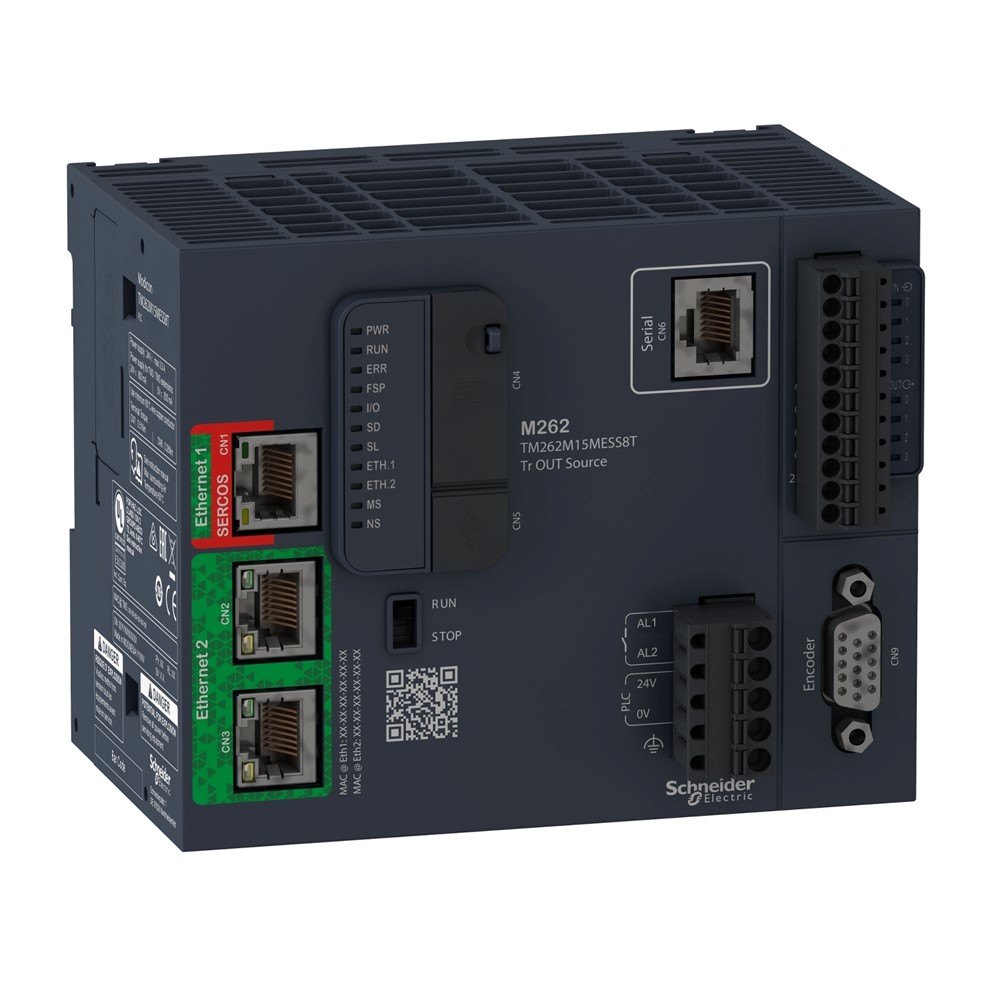

ПЛК Motion M262 5 нс/инстр. 4 оси, Ethernet, S3 TM262M15MESS8T

Контроллеры логики/движения Modicon M262 разработаны для машин, нуждающихся в высокой производительности, готовы к IIoT и сочетают программы управления логикой, движением и безопасностью. TM262M15MESS8T специализируется на управлении движением 4 быстрых цифровых входов и 4 быстрых цифровых выходов, 1 вход данных с кодового датчика и 4 синхронизированных осей, встраивая программу контроля безопасности в соответствии с SIL3. В этот контроллер движения встроены 3 сети на основе Ethernet (EtherNet/IP, Modbus/TCP, Sercos), один последовательный порт (протоколы Modbus, ASCII, Machine Expert). Modicon M262 – это логические контроллеры/контроллеры движения со встроенным подключением к облаку, которые определяют возможности кибербезопасности, поддерживают мониторинг, аналитику и прогнозное обслуживание. Он питается от неизолированного источника питания 24 В постоянного тока, имеет встроенную защиту от перегрузки, встроен двухъядерный процессор, достигает производительности 5 нс/инструкцию. Этот контроллер движения имеет одну коммуникационную шину (Ethernet, CANopen), одну шину ввода-вывода, один порт ввода-вывода, один разъем кодера. Он имеет ширину 125 мм, глубину 90 мм и высоту 100 мм. Вес 0,670 кг. Этот контроллер разработан для оборудования, требующего интегрированного подключения к IIoT или зашифрованной связи. Сертифицировано CE, cULus HazLoc, RCM, EAC, Achilles L2, EU RO Mutual, соответствует UL 61010-1/-2-201, CSAC22,2 № 61010-1/-2-201, ANSI/ISA 12-12-01, EN 6113 Этот контроллер совместим с модулем интеллектуальной связи TMS CANopen/Ethernet, модулями расширения Modicon TM3 IO, настроенными EcoStruxure Machine Expert. Логический контроллер Modicon M262 устанавливается на DIN-рейку 35 мм с замками. Контроллеры логики/движения Modicon M262 – это контроллеры, готовые к IIoT для производительных машин. Контроллеры логики/движения Modicon M262 содержат протоколы промышленного интернета вещей (IIoT) и шифрование для обеспечения прямого подключения к облаку и цифровым услугам.

Технические характеристики

Серия продукта: Логический/двигательный контроллер - Modicon M262
Тип изделия или компонента: Контроллер движения
Масса нетто: 0,67 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1 18,3 см. Длина 1 упаковки: 13,1 см. Вес 1 упаковки: 850,0 г. 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: UL 61010-1, UL 61010-2-201, CSA C22.2 № 61010-1, CSA C22.2 № 62013-2. ANSI/ISA 12-12-01, МЭК 61131-2
Сертификация изделия: CE, cULus, cULus HazLoc Class I Division 2 CSA 22-2 No 213, RCM, EAC, Achilles, KC
Высота: 100 мм
S03
Количество единиц в 2 упаковке: 8
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 7,7 кг
Тип 3 упаковки: P06< 6 Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 40,0 см
Длина 3 упаковки: 80,0 см
Вес 3 упаковки: 69,6 кг
Глубина: 90 мм
Степень загрязнения: 2
быстрым входом и внутренней логикой в ??550 В переменный ток, Неизолированный между входами, Между быстрым выходом и внутренней логикой в ??550 В переменный ток, Неизолированный между выходами, Между входом и выходом в 550 В переменный ток, Между питанием и внутренней логикой в ??550 В соединение: съемная пружинная клеммная колодкадля входов и выходов, съемная пружинная клеммная колодкадля подключения питания 24В постоянного тока
Местная сигнализация: для PWR 1 светодиод (зеленый/красный), для RUN 1 светодиод (зеленый/красный) (зеленый/красный), для принудительной остановки 1 светодиод (зеленый/красный), для Ошибка ввода/вывода (I/O) 1 светодиод (зеленый/красный), для Активность SD-карты 1 светодиод (зеленый/оранжевый), для Активность SL 1 светодиодный (зеленый/красный), для Состояние ETH2 1 светодиод (зеленый/красный), для EIP MS 1 светодиод (зеленый/красный), для EIP NS 1 светодиод (зеленый/красный), для Sercos 1 светодиод (зеленый/красный)
Относительная влажность: 0… 9 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -40…85 C
Высота над уровнем моря: 0...2000 м
Входное полное сопротивление: 2.81 кОм для вход
Устойчивость к электростатическому разряду4,08 кВ воздухом в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 61000-4-3
Максимальная дальность кабеля между устройствами: Экранированный кабель <3 м для быстрый вход, Экранированный кабель <3 м для быстрый выход, Неэкранированный кабель <50 м для входа, Неэкранированный кабель <50 м для выхода, Экранированный кабель <30 м для С3 RS232
Скорость передачи: 115 кбит/с для шины длиной 15 м для RS485, 115 кбит/с для шины длиной 3 м для RS232, 480 Мбит/с для шины длиной 3 м для USB, 10/100 10/100/1000 Мбит/с для Ethernet2
Максимальный пусковой ток: 40 А
Отклонение хода часов: <= 10 с/месяц на 25 C
Количество дискретных входов/выходов: 8
Служба обмена данными: MQTTs, OPC (API), Веб-сервер, Web visu, TLS 1.2, TLS 1.3, SNTP, NTP клиент/сервер, FTP клиент/сервер, FTPs сервер, SQL client (удаленный доступ), DHCP клиент, DHCP сервер, DNS клиент, POP3s клиент, SMTP клиент, SNMP client/server
Структура применения: 8 ситуационных задач, 4 циклические задачи, 3 циклические задачи + 1 свободная задача, 8 внешних ситуационных задач
[Us] номинальное напряжение питания: 24 В постоянный ток - 0 20,4…28,8 В постоянный ток
Протокол порта обмена данными: EtherNet/IP адаптер, EtherNet/IP сканер, Modbus TCP клиент/сервер, Modbus TCP Сканер ввода-вывода, Modbus TCP NVL, Ethernet RSTP, Modbus SL клиент/сервер, Modbus SL Сканер в, Modbus SL ASCII менеджер, ASCII управление модемом, Sercos III мастер
Виброустойчивость: 3,5 мм на 2…8,4 Гц на симметричный рельс, 1 gn на 8,4…200 Гц на симметричный рельс, 3,5 мм на 2…8,4 Гц на монтаж панели, 0 g/2 Максимальное количество модулей расширения в: 7 для Модуль ввода-вывода TM3 (локальная архитектура ввода/вывода), 7 для Модуль ввода-вывода TM3 (удаленная архитектура ввода/вывода), 64 для Остров ввода-вывода TM3, TM5 или TM7 (распределение входов: 4, дискретный вход быстрый вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для DC
Предельный уровень напряжения (состояние 0): <= 5 В10 мкА для выхода
Время реакции: <= 1 мкс включения, I0...I3 клемма(ы) для быстрый вход, <= 1 мкс выключения, I0...I3 клемма(ы) для быстрый вход, <= 1 мкс включения, Q0...Q3 клемма(ы) для быстрый клемма(ы) для быстрый выход
Количество дискретных выходов: 4 транзистор быстрый выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока
Пределы выходного напряжения: 30 В постоянный ток от полярности, Защита от короткого замыкания
Логика дискретных входов: Приемник
Логика дискретного выхода: Источник
Максимальная нагрузка лампы накаливаем: <1,5 В
Ток дискретного входа: 7,5 мА для быстрый вход
ОПЕРАТИВНАЯ ПАМЯТЬ, 32 МБ для ОС/веб-сайт ОПЕРАТИВНАЯ ПАМЯТЬ, 192 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Продолжительность цикла: 0,5 мс
Срок резервного хранения данных: 1000 часов на 2 0.5 A для быстрый выход (Q0...Q3)
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 0,01 мс
Точность: +/- 0,2 % на 0,1 % на 0,1 % на 0,2 % на 0,1 % 1 % на 0,1…1 кГц для быстрый выход
Максимальное количество подключенных устройств: EtherNet/IP <64, Modbus TCP <64, Modbus TCP/EtherNet/IP <96
Максимальный ток на общий выход: 0,5 А с Q0...Q3 канал для быстрый выход к: 61000-4-4 (линии электропередач), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия), 1 кВ в соответствии с МЭК 61000-4-4 (вход), 1 кВ в соответствии с МЭК-4 выхода)
Рабочая температура воздуха: -20…60 C (горизонтальная установка), -20…50 C (вертикальная установка), -20…45 C (плоский монтаж)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м0 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м на 30…230 кГц 79...63 дБмкВ/м (QP линии электропередач) на 150…1500 кГц в соответствии с МЭК 55011, Излучаемые помехи на 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ силовые линии постоянно 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ вход Обычный режим в соответствии с МЭК 61000-4-5,1 кВ транзисторного выхода Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-4, 3 В 0.1...80 MHz, 10 В, 3,2 фиксированная частота. 12.6, 16.5, 18.8, 22, 25 МГц)
Максимальная выходная частота: 300 кГц
Часы реального времени: З
Оборудование для хранения данных: <= 32 ГБ SDHC карта (опционально)
Резервные копии данных: копирование пользовательских программ
Настраиваемое время фильтрации: 0.001 мс для быстрый вход, 0.002 мс для быстрый вход, 0.005 мс для быстрый вход, 0.01 мс для быстрый вход, 0.05 мс для быстрый вход, 0.05 мс для быстрый вход, 0.05 мс быстрый вход, 1 мс для быстрый вход, 4 мс для быстрый вход, 12 мс для быстрый вход
Интегральное время: 200 мс автоматический сброс быстрый выход
Тип напряжения дискретного входа: Постоянное напряжение<0/0 Время выполнения для 1 Кинструкции: 0 Библиотеки координатных осей функция, Библиотеки осей синхронных функция, Шина движения Sercos 3 функция
Восходящая связность: Машина с поддержкой IIoT в облаке, Подключенная машина к заводу
Энергопотребление ПЛК: 82 В
Количество устройств энкодер
