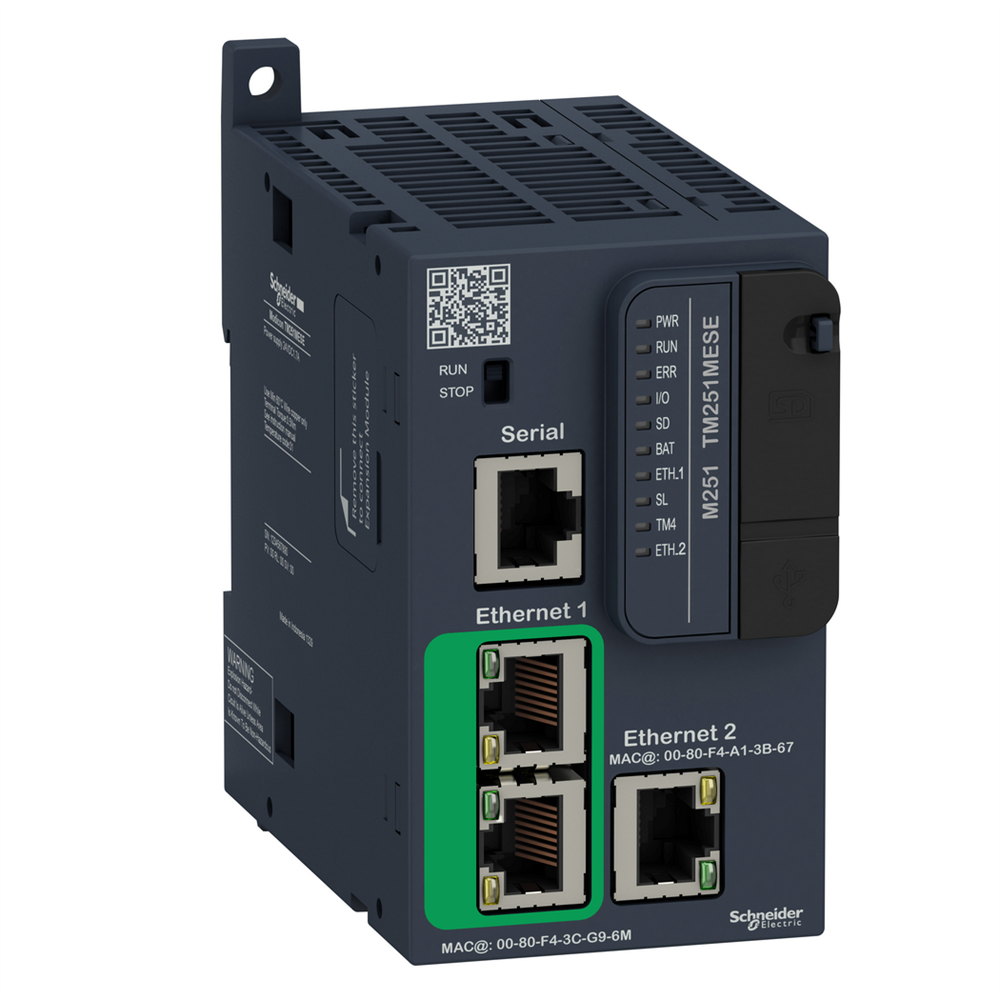

ПЛК M251 1 RS485, 2 Ethernet TM251MESE

Этот продукт является частью линейки Modicon M251, предложения логических контроллеров для модульных и распределенных архитектур. Этот логический контроллер обеспечивает 7 локальных и 14 удаленных модулей расширения ввода/вывода. Это логический контроллер Modicon с номинальным питающим напряжением 24 В постоянного тока, пусковым током 50 А и потребляемой мощностью от 32,6 Вт до 40,4 Вт. Увеличьте производительность машины с помощью мощной передачи данных через SD-карту, встроенный веб-сервер и FTP-сервер. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированный последовательный канал с разъемом RJ45 и интерфейсом RS232/RS485, двухпортовый Ethernet с разъемом RJ45 и порт Ethernet Ethernet 2 с разъемом RJ45. Это контроллер Modicon M251 с 8 МБ для программ, 64 МБ для системной памяти RAM, 128 МБ встроенной флэш-памяти для резервного копирования пользовательских программ и памяти SD-карты объемом 32 ГБ. Это продукт со степенью защиты IP20. Его размеры: 54 мм (ширина) x 95 мм (глубина) x 90 мм (высота). Весит 0,22 кг. Логические контроллеры Modicon M251 разработаны для высокопроизводительных компактных машин с функциями контроля скорости и положения. Этот продукт сертифицирован CE, CSA и CULus. Он отвечает стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морским спецификациям (LR, ABS, DNV, GL), стандартам UL 1604 и UL 50. Он поддерживает крепление на DIN-рейке. Достигните эталонной производительности и повысьте прибыльность благодаря Modicon M251 с помощью интуитивно понятного машинного программирования с помощью SoMachine, готовых к использованию программ и функциональных блоков. Увеличьте гибкость, экономя пространство в своем шкафу, с помощью логического контроллера Modicon M251 для модульных и распределенных архитектур.

Технические характеристики

Серия продукта: Modicon M251
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,22 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 10,511 см
см
Длина 1 упаковки: 17,063 см
Вес 1 упаковки: 371,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: ANSI/ISA 12-12-01, CSA C22.2 № 142, CSA C22.2 № 213, МЭК 61131-2:2007, Морской сертификат (LR, ABS, DNV, GL), UL 508
DNV-GL, ABS, LR
Высота: 90 мм
Ширина: 54 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см<0/0 2 упаковки: 4,651 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 80
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 40,0 см
Длина 3 упаковки: 80,0 см
Глубина: 95 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированные между питанием и внутренней логикой, Между питанием и землей в 500 В переменный ток
Маркировка: CE
колодка источник питания (шаг 5.08 мм)
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Ошибка ввода/вывода (I/O) 1 светодиод светодиод (зеленый), для BAT 1 светодиод (красный), для SL 1 светодиод (зеленый), для неисправности шины на TM4 (TM4) 1 светодиод (красный), для Активность Ethernet (ETH1) 1 светодиод (зеленый), для Активность Ethernet (ETH2>) 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Устойчивость к электростатическому разряду: 8 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц/2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с 1/1 длиной 3 м для RS232, 480 Мбит/с для шины длиной 3 м для USB
Максимальный пусковой ток: 50 А
Отклонение хода часов:<= 60 с/месяц на 25 C
Тип аккумулятора: BR2032 литиевая неперезаряжаемая, время автономной работы: 4 год(года)
Служба обмена данными: Загрузка, IEC VAR ACCESS, Modbus TCP клиент, Modbus TCP сервер, Modbus TCP slave устройство, Modbus TCP slave устройство, ПО, SMS сообщения, DHCP клиент (Eth1), DHCP сервер (Eth2), Автор Ethernet/IP (Eth2), Ethernet/IP целевая сеть (Eth1, Eth2), Ethernet/IP сканер (Eth2), Сканер ввода/вывода Modbus TCP и передача сообщений (Eth2) клиент, отправлять и получать электронную почту от контроллера, базирующегося на TCP/UDP library, веб-сервер (WebVisu & XWeb system), OPC UA сервер, DNS клиент
Максимальное количество подключений: 8 Modbus сервер, 8 Modbus клиент, 16 Ethernet/IP цель, 4 FTP-сервер, 10 веб- интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал последовательный с RJ45 разъем и RS232/RS485 интерфейс, Двухпортовый Ethernet 1 с RJ45 разъем, Ethernet порт Ethernet 2 из RJ45 разъем
Структура задач, 4 1 свободная задача, 8 внешних ситуационных задач
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательно SoMachine-Network
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 3 gn на 8,4…150 Гц на симметричный рельс, 3,5 мм на 5…8,4 Гц на монтаж панели, 3 gn на 8,4…150 7 (локальная архитектура ввода/вывода), 14 (удаленная архитектура ввода/вывода)
Объем памяти: 64 МБ для системная память ОПЕРАТИВНАЯ ПАМЯТЬ
Ethernet порт: Ethernet 1 обозначение 10BASE-T/100 обозначение 10BASE-T/100BASE-TX - 1 порт медный кабель
Питание: (последовательный)питание последовательной линии: 5 В, <200 мА
Веб-сервисы: Веб-сервер
Продолжительность цикла: 10 мс 14 EtherNet/br данных: 2 года на 25 C
Потребление энергии [Вт]: 32,6…40,4 В (с макс количеством модулей расширения вх/вых)
Удароустойчивость: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость<0/0 Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия)<5/5 C (горизонтальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м QP (линии электропередач) на 10…150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи: класс А 10 м) на 30...230 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 79...63 дБмкВ/м (QP линии электропередач) на 150...1500 кГц в соответствии с МЭК 55011, Излучаемые помехи/mP d 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ линии электропередач Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ линии 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV, GL), 10 В 3, 2, фиксированная частота. 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Количество подчиненных устройств: 16 EtherNet/IP, 64 Modbus TCP
Часы реального времени: С
Оборудование для 1 (опционально)
Резервные копии данных: 128 МБ встроенная флеш-память для резервного копирования пользовательских программ
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
