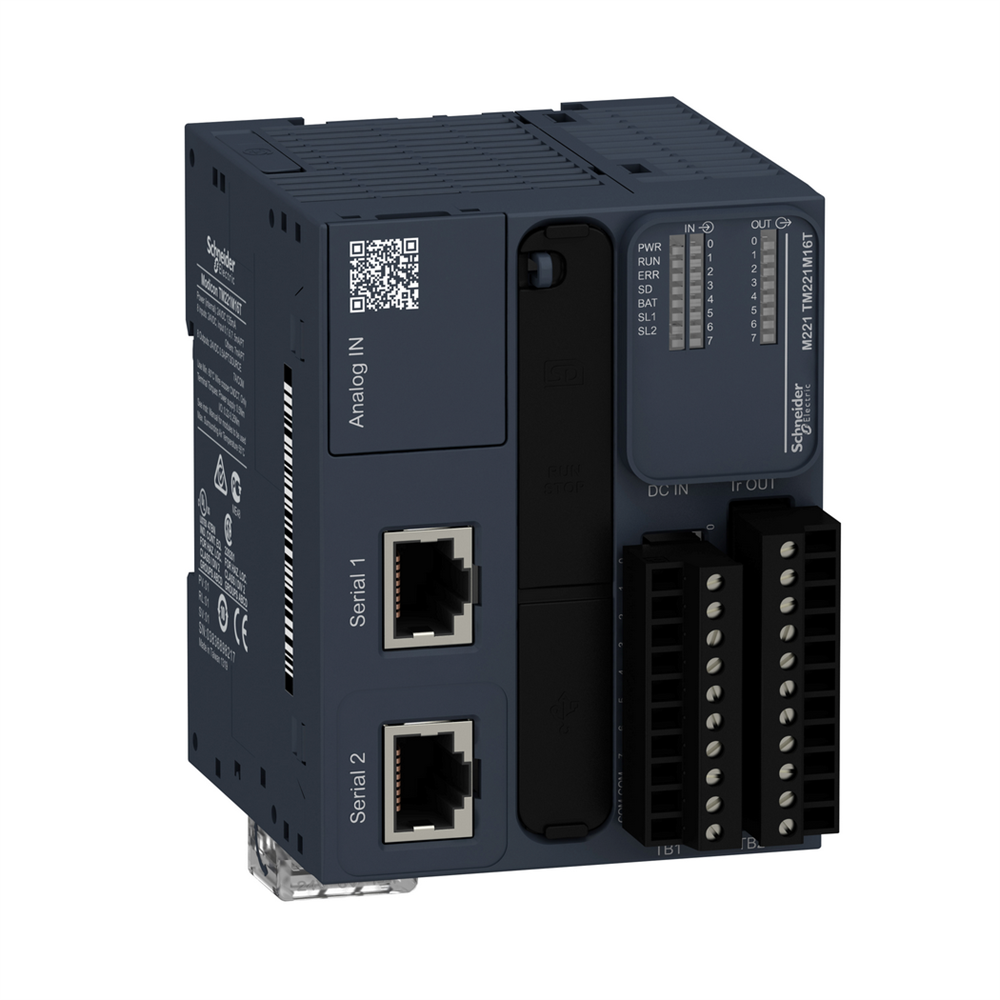

ПЛК M221B 16 входов/выходов транз., 1 RS485 TM221M16T

Этот продукт является частью линейки Modicon M221, предложения программируемых логических контроллеров для ведущих архитектур. Этот логический контроллер обеспечивает 8 дискретных, 4 быстрых входа, 8 транзисторов, 2 быстрых выхода из PNP транзисторным выходом с разрешением 10 бит. Это логический контроллер Modicon с номинальным напряжением питания/выхода 24 В постоянного тока, выходным током 0,5 А с логикой входа потребления или источника и положительной логикой выхода. Этот продукт требует минимальной установки и обеспечивает чрезвычайную универсальность. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированный последовательный канал 1 с разъемом RJ45 и интерфейсом RS485 и неизолированный последовательный канал 2 с разъемом RJ45 и интерфейсом RS232/RS485. Это контроллер Modicon M221 с 256 КБ оперативной памяти для пользовательских и данных приложений, оперативной памятью внутренних переменных, 256 КБ встроенной флэш-памяти и памяти SD-карты объемом 2 ГБ. Это продукт со степенью защиты IP20. Его размеры: 70 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Вес 0,264 кг. Этот продукт сертифицирован CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC и CULus. Он отвечает стандартам EN/IEC 61010-2-201, EN/IEC 61131-2 и EN/IEC 60664-1. Он поддерживает крепление на DIN-рейке.

Технические характеристики

Серія продукту: Modicon M221
Тип виробу або компоненту: Логічний контролер
Маса нетто: 0,264 кг
Тип 1 упаковки: PCE
Кількість одиниць у 1 упаковці: 1
Висота 1 упаковки: 10,8 см
Ширина 1 упаковки: 12,6 см
Довжина 1 упаковки: 10,0 см
Вага 1 упаковки: 430,0 г
Гарантія: 18 місяців
Монтажна опора: DIN-рейка 35х15 рейка відповідно до МЕК 60715, DIN-рейка 35х7.5 рейка відповідно до МЕК 60715, плата або панель із монтажним набором
Стандарти: МЕК 61131-2, UL 508, CAN/CSA C22.2 № 213, IACS E10, ANSI/ISA 12-12-01
Сертифікація виробу: RCM, cULus, ABS, LR, DNV-GL, EAC, CE, UKCA, cULus HazLoc
Висота: 90 мм
Ширина: 70 мм
Тип 2 упаковки: S04
Кількість одиниць у 2 упаковці: 24
Висота 2 упаковки: 30 см
Ширина 2 упаковки: 40 см
Довжина 2 упаковки: 60 см
Вага 2 упаковки: 11,303 кг
Тип 3 упаковки: P12
Кількість одиниць у 3 упаковці: 288
Висота 3 упаковки: 105,0 см
Ширина 3 упаковки: 120,0 см
Довжина 3 упаковки: 80,0 см
Вага 3 упаковки: 134,44 кг
Глибина: 70 мм
Ступінь забруднення: <= 2
Ступінь захисту: IP20 із захисною кришкою
Ізоляція: Між входом і внутрішньою логікою в 500 В змінний струм, Між швидким входом і внутрішньою логікою в 500 В змінний струм, Неізольований між входами, Між виходом і внутрішньою логікою в 500 В змінний струм, Між вихідними групами в 500 В змінний струм, Неізольовані між аналог. вх. і внутр. логікою, Неізольовані між аналоговими входами, Між швидким виходом і внутрішньою логікою в 500 В змінний струм, Неізольований між виходами
Маркування: CE
Електричне з'єднання: клемна колодка, 3 клема(и) для підключення живлення 24В постійного струму, роз'єм, 4 клема(и) для аналогових входів, Mini B USB 2.0 роз'єм для терміналу програмування, знімна гвинтова клемна колодка, 10 клема(и) для входів, знімна гвинтова клемна колодка, 11 клема(и) для виходів
Місцева сигналізація: для PWR 1 світлодіод (зелений), для RUN 1 світлодіод (зелений), для помилка модуля (ERR) 1 світлодіод (червоний), для Доступ до SD-карти (SD) 1 світлодіод (зелений), для BAT 1 світлодіод (червоний), для SL1 1 світлодіод (зелений), для SL2 1 світлодіод (зелений), для Стан вводу/виводу 1 світлодіод на канал (зелений)
Механічна зносостійкість: 20000000 циклів для транзисторний вихід
Відносна вологість: 10…95 %, без конденсату (в експлуатації), 10…95 %, без конденсату (у сховищі)
Температура навколишнього повітря для збер: -25…70 C
Висота над рівнем моря: 0...2000 м
Характеристики зовнішнього середовища: Звичайне та вибухонебезпечне розташування
Кількість аналогових входів: 2 на 0...10 В
Роздільна здатність аналогового входу: 10 біт
Вхідний повний опір: 100 кОм для аналоговий вхід, 3,4 кОм для вхід, 4.9 кОм для швидкий вхід
Абсолютна похибка виміру: +/- 1 % повної шкали для аналоговий вхід
Стійкість до електростатичного розряду: 8 кВ в повітрі відповідно до МЕК 61000-4-2, 4 кВ при контакті відповідно до МЕК 61000-4-2
Стійкість до електромагнітного поля: 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3, 1 В/м 2...2,7 ГГц відповідно до МЕК 61000-4-3
Максимальне просідання напруги: <1 В
Максимальна дальність кабелю між пристроям: Екранований кабель <10 м для швидкий вхід, Неекранований кабель <30 м для вихід, Неекранований кабель <30 м для цифровий вхід, Неекранований кабель <1 м для аналоговий вхід, Екранований кабель <3 м для швидкий вихід
Швидкість передачі: 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15 м для RS485, 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3 м для RS232, 480 Мбіт/с для USB
Максимальний пусковий струм: 35 А
Вихідний струм живлення: 0,52 А 5 В для шина розширення, 0,49 А 24 В для шина розширення
Відхилення ходу годинника: <= 30 с/місяць на 25 C
Тип акумулятора: BR2032 чи CR2032X літієва неперезаряджувана
Кількість дискретних входів/виходів: 16
Служба обміну даними: Modbus головний, Ведений пристрій Modbus
Тип вбудованого інтерфейсу: Порт USB з mini B USB 2.0 роз'єм, Неізольований послідовний канал серійний номер 1 з RJ45 роз'єм та RS485 інтерфейс, Неізольований послідовний канал серійний 2 з RJ45 роз'єм та RS232/RS485 інтерфейс
Структура застосування: 8 задач переривань, 1 циклічне допоміжне циклічне завдання, 1 періодичне/ циклічне завдання
[Us] номінальна напруга живлення: 24 В постійний струм
Межі напруги живлення: 20,4…28,8 В
Протокол порту обміну даними: Порт USB: USB протокол - SoMachine-Network, Неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network
Вібростійкість: 3,5 мм на 5…8,4 Гц на симетрична рейка, 3,5 мм на 5…8,4 Гц на монтаж панелі, 1 gn на 8,4…150 Гц на симетрична рейка, 1 gn на 8,4…150 Гц на монтаж панелі
Максимальна кількість модулів розширення в: 7 (локальний архітектура вводу/виводу), 14 (віддалений архітектура вводу/виводу)
Кількість дискретних входів: 8, дискретний вхід 4 швидкий вхід відповідно до МЕК 61131-2 Тип 1
Напруга дискретного входу: 24 В
Граничний рівень напруги (стан 1): >= 15 В для вхід
Граничний рівень напруги (стан 0): <= 5 В для вхід
Максимальний струм витоку: 0,1 мА для транзисторний вихід
Час реакції: 35 мкс вимкнення, I2...I5 клема(и) для вхід, 5 мкс увімкнення, I0, I1, I6, I7 клема(и) для швидкий вхід, 35 мкс увімкнення, за допомогою клем клема(и) для вхід, 5 мкс вимкнення, I0, I1, I6, I7 клема(и) для швидкий вхід, 100 мкс вимкнення, за допомогою клем клема(и) для вхід, 5 мкс увімкнення, вимкнення, Q0...Q1 клема(и) для вихід, 50 мкс увімкнення, вимкнення, Q2...Q3 клема(и) для вихід, 300 мкс увімкнення, вимкнення, за допомогою клем клема(и) для вихід
Кількість дискретних виходів: 8 транзистор 2 швидкий вихід
Тип дискретного виходу: Транзистор
Напруга дискретного виходу: 24 В постійного струму
Тип захисту: Захист від короткого замикання, Захист від короткого замикання на виході, Захист від перевантаження та короткого замикання на 1 А
Логіка дискретних входів: Споживач або джерело струму (позитивний / негативний)
Логіка дискретного виходу: Позитивна логіка (джерело)
Максимальне навантаження лампи розжарюван: <12 В для вихід і швидкий вихід
Струм дискретного входу: 7 мА для дискретний вхід, 5 мА для швидкий вхід
Максимальна споживана потужність [Вт]: 22 В на 24 В (з макс кількістю модулів розширення вх/вих), 3,2 В на 24 В (без модуля розширення вводу/виводу)
Обсяг пам'яті: 256 кБ для користувацькі програми та дані ОПЕРАТИВНА ПАМ'ЯТЬ з 10000 інструкцій, 256 кБ для внутрішні змінні ОПЕРАТИВНА ПАМ'ЯТЬ
Живлення: (серійний номер 1)живлення послідовної лінії: 5 В, <200 мА
Доступна функція: Генератор частоти, PWM, PLS
Термін резервного зберігання даних: 1 рік на 25 C (припиненням електропостачання)
Час перетворення: 1 мс на канал + 1 цикл контролера для аналогових входів аналоговий вхід
Струм дискретного виходу: 0.5 A
Ударостійкість: 147 м/с ? для 11 мс
Висота зберігання: 0…3000 м
Стійкість до коротких переривів споживання: 10 мс
Максимальний струм на загальний вихід: 4 А
Стійкість до швидких перехідних процесів: 2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач), 2 кВ відповідно до МЕК 61000-4-4 (релейного виходу), 1 кВ відповідно до МЕК 61000-4-4 (I/O), 1 кВ відповідно до МЕК 61000-4-4 (Ethernet лінія), 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія)
Робоча температура повітря: -10…55 C (горизонтальна установка), -10…35 C (вертикальна установка)
Електромагнітна емісія: Наведені перешкоди - випробувальний рівень: 79 дБмкВ/м QP/66 дБмкВ/м AV силові лінії змінного струму) на 0,15…0,5 МГц відповідно до МЕК 55011, Наведені перешкоди - випробувальний рівень: 73 дБмкВ/м QP/60 дБмкВ/м AV силові лінії змінного струму) на 0,5…300 МГц відповідно до МЕК 55011, Наведені перешкоди - випробувальний рівень: 120...69 дБмкВ/м QP лінії електропередач) на 10…150 кГц відповідно до МЕК 55011, Наведені перешкоди - випробувальний рівень: 63 дБмкВ/м QP лінії електропередач) на 1,5…30 МГц відповідно до МЕК 55011, Випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30…230 МГц відповідно до МЕК 55011, Наведені перешкоди - випробувальний рівень: 79...63 дБмкВ/м QP лінії електропередач) на 150…1500 кГц відповідно до МЕК 55011, Випромінювані перешкоди - випробувальний рівень: 47 dB?V/m QP клас А 10 м) на 200…1000 МГц відповідно до МЕК 55011
Стійкість до імпульсних перенапруг: 2 кВ силові лінії змінного струму Звичайний режим відповідно до МЕК 61000-4-5, 2 кВ релейного виходу Звичайний режим відповідно до МЕК 61000-4-5, 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5, 1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5, 0,5 кВ силові лінії постійного струму Диференційний режим відповідно до МЕК 61000-4-5, 1 кВ силові лінії змінного струму Диференційний режим відповідно до МЕК 61000-4-5, 1 кВ релейного виходу Диференційний режим відповідно до МЕК 61000-4-5, 0,5 кВ силові лінії постійного струму Звичайний режим відповідно до МЕК 61000-4-5
Стійкість до кондуктивних перешкод: 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6, 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL), 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)
Контур регулювання: Регульований ПІД-регулятор до 14 одночасних циклів
Вихідна частота: 100 кГц для швидкий вихіл (режим PWM/PLS) на Q0...Q1 канал, 5 кГц для вихід на Q2...Q3 канал, 0,1 кГц для вихід на Q4...Q6 канал
Час виконання однієї інструкції: 0.2 мкс булевої операції
Годинник реального часу: З
Допустима перенапруга на входах: +/- 30 V постійний струм для 5 хв (максимум) для аналоговий вхід, +/- 13 V постійний струм (постійний) для аналоговий вхід
Максимальний розмір об'єктної області: 8000 %MW слів пам'яті, 255 %C лічильників, 512 %KW константних слів, 255 %TM таймерів, 512 %M бітів пам'яті
Обладнання для зберігання даних: 2 ГБ SD-карта (опціонально)
Резервні копії даних: 256 кБ вбудована флеш-пам'ять для резервне копіювання додатків та даних
Налаштовуваний час фільтрації: 0 мс для вхід, 3 мс для вхід, 12 мс для вхід
Інтегральний час: 1 с автоматичне скидання
Тип напруги дискретного входу: Постійна напруга
Кількість обчислюваних входів: 4 швидкий вхід (HSC режим) на 100 кГц 32 біти
Значення молодшого біта: 10 мВ
Час виконання для 1 Кінструкції: 0,3 мс для ситуаційна та періодична задача, 0,7 мс для інша інструкція
Точний час виконання завдання події: 60 мкс час відгуку
Функція позиціонування: Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 2 вісь імпульс/напрямок режим (100 кГц), Положення ВАЛ ВІДБОРУ ПОТУЖНОСТІ 1 вісь CW/CCW режим (100 кГц)
функція лічильника: Однофазний, Імпульс/напрямок, A/B
Стійкість до магнітних полів: 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8
