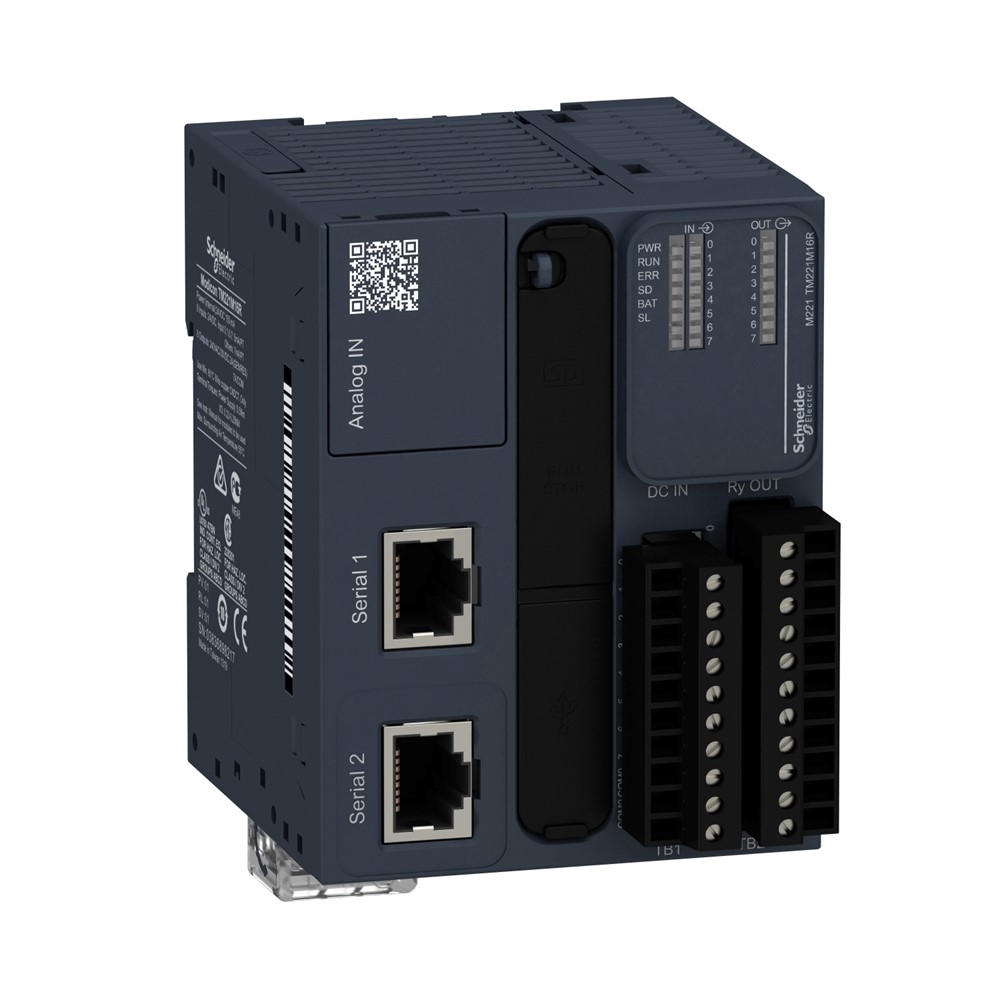

ПЛК M221B 16 входов/выходов реле, 1 RS485 TM221M16R

Этот продукт является частью линейки Modicon M221, предложения программируемых логических контроллеров для ведущих архитектур. Этот логический контроллер обеспечивает 8 дискретных входов и 8 релейных выходов с разрешением 10 бит, нормально открытый релейный выход. Это логический контроллер Modicon с номинальным питающим напряжением 24 В постоянного тока, выходным напряжением от 5 В до 125 В постоянного тока, от 5 В до 250 В переменного тока и выходным током 2 А с логикой входа потребления или источника. Этот продукт требует минимальной установки и обеспечивает чрезвычайную универсальность. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированный последовательный канал 1 с разъемом RJ45 и интерфейсом RS485 и неизолированный последовательный канал 2 с разъемом RJ45 и интерфейсом RS232/RS485. Это контроллер Modicon M221 с сетевой частотой 50/60 Гц, 256 КБ для внутренней памяти переменных, оперативной памяти для пользовательских программ и данных, встроенной флэш-памятью 256 КБ и памятью SD-карты 2 ГБ. Это продукт со степенью защиты IP20. Его размеры: 70 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Вес 0,264 кг. Этот продукт сертифицирован CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC и CULus. Он отвечает стандартам EN/IEC 60664-1, EN/IEC 61131-2 и EN/IEC 61010-2-201. Он поддерживает крепление на DIN-рейке.

Технические характеристики

Серия продукта: Modicon M221
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,264 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 10,041 см< см
Длина 1 упаковки: 12,81 см
Вес 1 упаковки: 440,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х5. монтажным набором
Стандарты: МЭК 61131-2, UL 508, CAN/CSA C22.2 № 213, IACS E10, ANSI/ISA 12-12-01 Сертификация изделия: DNV-GL, ABS, LR, cULus, RCM, Высота: 90 мм
Ширина: 70 мм
Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 24
Высота 2 упаковки: 29,1 см
Ширина 2 упаковки: 39,6 см
Длина 2 упаковки: 5 11,66 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 105,0 см
Ширина 3 упаковки: 120,0 см
Длина 3 упаковки: 80,0 см4
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный ток, Неизо 0 В переменный ток, между выходными группами в 500 В переменный ток, неизолирован между аналог. вх. и внутр. логикой, Неизолированные между аналоговыми входами
Маркировка: CE
Электрическое соединение: клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, разъем, 4 клемма(ы) для аналоговых входов, Mini B USB 2.0 разъем для терминала 1 клемма(ы) для входов, съемная винтовая клеммная колодка, 11 клемма(ы) для выходов
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для SL2 1 светодиод (зеленый), для Состояние ввода/вывода 1 светодиод на канал (зеленый)
Механическая износостойкость: 20000000 циклов для релейный выход<5/0,1 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Электрическая износостойкость: 100000 циклов AC-12, 120 В, 240 В·А, резистивный, 1000020 резистивный, 300000 циклов AC-12, 120 В, 80·А, резистивный, 300000 циклов AC-12, 240 В, 160·А, резистивный, 100000 циклов AC-15, cos phi = 0,35, 6 100 000 циклов AC-15, cos phi = 0,35,240 В, 120 В·А, индуктивное, 300000 циклов AC-15, cos phi = 0,35, 120 В, 18 В·А, индуктивное, 300000 циклов AC-15, cos phi = 0,35, 240 В, 00-0,1 cos phi = 0,7, 120 В, 120 В·А, индуктивное, 100000 циклов AC-14, cos phi = 0,7, 240 В, 240 В·А, индуктивное, 300000 циклов AC-14, cos phi = 0,7, 600 циклов AC-14, cos phi = 0,7, 240 В, 72 В, индуктивное, 100000 циклов DC-12, 24 В, 48 В, резистивный, 300000 циклов DC-12, 24 В, 16 В, резистивный, 1 24 В, индуктивный (L/R = 7 мс), 300000 циклов DC-13, 24 В, 7,2 В, индуктивный (L/R = 7 мс)
Высота над уровнем моря: 0...2000 м
Характеристики внешней среды: Обычное и взрыв 0...10 В
Разрешение аналогового входа: 10 бит
Входное полное сопротивление: 100 кОм для аналоговый вход, 3,4 кОм для вход, 4.9 кОм для быстрый вход
Абсолютная погрешность измерения: +/- 1 % разряда: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3,2 В/ 61000-4-3, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Максимальная дальность кабеля между устройствами: Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <30 м для выхода, Неэкранированный кабель <30 м для цифровой вход
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины 2/4 USB
Максимальный пусковой ток: 35 А
Выходной ток питания: 0,52 А 5 В для шина расширения, 0,46 А 24 В для шина расширения
Отклонение хода часов: <= 30 с/месяц на 25 C
Тип аккумулятора2: 2 неперезаряжаемое
Количество дискретных входов/выходов: 16
Служба обмена данными: Ведомое устройство Modbus, Modbus главный
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 из RJ45 разъем 2 и RS 2 RJ45 разъем и RS232/RS485 интерфейс
Структура применения: 1 периодическое/ циклическое задание, 1 циклическое вспомогательное циклическое задание, 8 задач прерываний
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения 8
Пределы напряжения питания: обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 3,5 мм на 5…8,4 Гц на монтаж панели, 1 gn на 8,4…150 Гц на симметричный рельс, 1 gn на 8,4…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/вывода), 14 (от/ дискретных входов: 8, дискретный вход в соответствии с МЭК 61131-2 Тип 1
Напряжение дискретного входа: 24 В Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для реакции I2...I5 клемма(ы) для входа, 10 мс включения для выхода, 10 мс выключения для выхода, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для быстрый вход, 35 мкс включения, с помощью клемм клемма(ы) для входа, 6 м клемма(ы) для быстрый вход, 100 мкс выключения, с помощью клемм клеммы(ы) для вход
Количество дискретных выходов: 8 Реле
Тип дискретного выхода: Реле нормально разомкнуто
Напряжение дискретного выхода: 5...125 В постоянного тока напряжения: 125 В постоянный ток, 277 В переменный ток
Минимальная нагрузка: 1 мА на 5 В постоянный ток для релейный выход
Тип защиты: Без защиты на 5 А
Частота переключения: 20 операций переключ./мин с максимальной нагрузкой/положительный Ложка диск отрицательный)
Ток дискретного входа: 7 мА для дискретного входа, 5 мА для быстрый вход
Максимальная потребляемая мощность [Вт]: 22,5 В на 24 В (с макс количеством модулей расширения вх/вых), 3,6 В на 24 В (вод ум/в 256 кБ для пользовательских программ и данных ОПЕРАТИВНАЯ ПАМЯТЬ с 10000 инструкций, 256 кБ для внутренние переменные ОПЕРАТИВНАЯ ПАМЯТЬ
Питание: (серийный номер 1)питание последовательной линии: 5 В, <200 мА
электроснабжение)
Время преобразования: 1 мс на канал + 1 цикл контроллера для аналоговых входов аналоговый вход
Ток дискретного выхода: 2 A Удароустойчивость: 98 м/с? для 11 мс
Высота хранения: 0…3000 м0/с 0/0 Максимальный ток на общий выход: 7 А. Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 (линии электропередач), 2 кВ в соответствии с МЭК 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 64000-4 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия)
Рабочая температура воздуха: -10…55 C (горизонтальная установка), -10…35 C (вертикальная установка)
Электромагнитная эмиссия: Приведены помехи: QP/66 дБмкВ/м (AV силовые линии переменного тока) на 0,15…0,5 МГц в соответствии с МЭК 55011,Приведенные помехи - испытательный уровень: 73 дБмкВ/м QP/60 дБмкВ/м (AV силовые линии переменного тока) на 0,5...300 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м QP 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м QP (линии электропередач) на 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м QP класс А 10 м1 помехи - испытательный уровень: 79...63 дБмкВ/м QP (линии электропередач) на 150...1500 кГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 47 dB?V/m QP класс А 10 м) импульсных перенапряжений: 2 кВ силовые линии переменного тока Обычный режим в соответствии с МЭК 61000-4-5, 2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ I/O Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экран 61000-4-5, 0,5 кВ силовые линии постоянного тока Дифференциальный режим в соответствии с МЭК 65 Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0.1...80 MHz в соответствии с Морским сертификатом (LR, ABS, DNV,4 GL) 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулировки: Регулируемый ПИД-регулятор до 14 одновременных циклов
Время выполнения одной инструкции
Время выполнения одной инструкции времени: С
Допустимое перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 255 %TM таймеров, 8005 %C , 8005 %M 3 512 %M битов памяти, 512 %KW константных слов
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных
Нала мс для входа, 12 мс для входа
Интегральное время: 1 с
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита<0/> Значение младшего бита: 1 0,3 мс для ситуационная и периодическая задача, 0,7 мс для другая инструкция
Точное время выполнения задания события: 60 мкс время отклика
функция счетчика: Импульс/направление, A/B, Однофазный
Устойчивость к магнитным полям:30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
