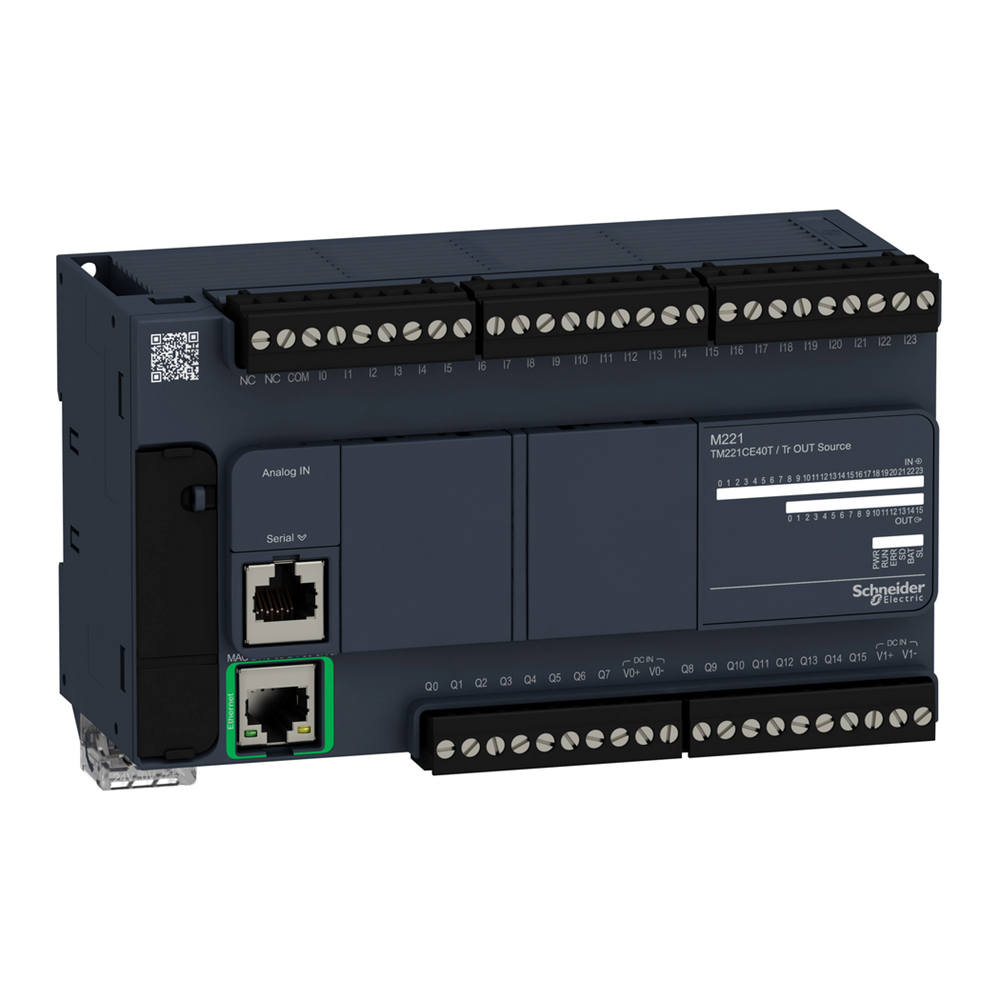

ПЛК M221 40 входов/выходов транз., 1 RS485, 1 Ethernet TM221CE40T

Этот контроллер TM221 является частью линейки контроллеров Modicon M221 Logic. Он имеет 40 логических входов/выходов и питается от 24 В постоянного тока. Он поставляется со съемной винтовой клеммной колодкой для подключения входов/выходов, съемной винтовой клеммной колодкой для подключения источника питания, резервной батареей BR2032 и кабелем для подключения аналоговых входов. Логические контроллеры M221 имеют три типа встроенного коммуникационного порта, Ethernet, последовательное соединение RS 232/RS 485 и порт программирования USB mini-B. Он позволяет управлять простыми машинами. Емкость логических контроллеров M221 можно увеличить посредством модуля расширения Modicon TM3.

Технические характеристики

Серия продукта: Modicon M221
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,456 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,139 см< см
Длина 1 упаковки: 21,045 см
Вес 1 упаковки: 760,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: МЭК 61131-2, UL 508, CAN/CSA C22.2 № 213, IACS E10, ANSI/ISA 12-12-01
Сертификация изделия: RCM, EAC, ABS, LR, cULus, DN HazLoc
Высота: 90 мм
Ширина: 160 мм
Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 29,3 см
Ширина 2 упаковки: 39,2 см
Длинна 2 упаковки: 10,211 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 144
Высота 3 упаковки: 105,0 см
Ширина 3 упаковки: 120,0 см
Длина 3 упаковки: 3/8 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный в 500 В переменный ток, Неизолированные между аналог. вх. и внутр. логикой, Неизолированные между аналоговыми входами
Маркировка: CE
Электрическое соединение: съемная винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока B USB 2.0 разъем для терминала программирования
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT ввода/вывода 1 светодиод на канал (зеленый), для SL 1 светодиод (зеленый), для ACT Активность сети Ethernet (зеленый), для связи (состояние связи) Линия сети Ethernet (желтый)
Механическая износостойкость: 20000000 циклов для транзисторный без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Характеристики внешней среды: Обычное и взрывоопасное расположение
Разрешение аналогового входа: 10 бит
Входное полное сопротивление: 3,4 кОм для дискретного входа,100 кОм для аналоговый вход, 4.9 кОм для быстрый вход
Абсолютная погрешность измерения: +/- 1 % полной шкалы для аналоговый вход
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/М 2...2 61000-4-3
Максимальная просадка напряжения: <1 В
Максимальная дальность кабеля между устройствами: Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <30 м для выхода, Неэкранированный кабель <30 м для цифровой вход, Неэкранированный кабель <1 м выход
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины 2/8 USB
Максимальный пусковой ток: 35 А
Выходной ток питания: 0,52 А 5 В для шина расширения, 0,3 А 24 В для шина расширения
Отклонение хода часов: <= 30 с/месяц на 25 C
Тип аккумулятора2 BR 2 неперезаряжаемое
Количество дискретных входов/выходов: 40
Служба обмена данными: Modbus TCP slave устройство, Ethernet/IP адаптер, Modbus TCP сервер, Modbus TCP клиент, DHCP клиент
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный номер 4 RS232/RS485 интерфейс, Ethernet с RJ45 разъем
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4… 28,8
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network, Ethernet протокол
Виброустойчивость: 3,5 мм на 5… 8,4 Гц на симметричный рельс, 3,5 мм на 5… 8,4 Гц на монтаж панели, 1 gn на 8,4… 150 Гц на симметричный рельс, 1 gn на 8,4… 150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/вывода), 14 (удаленная архитектура ввода/вывода)
Количество дискретных входов: 24, дискретный вход 4 быстрый вход в соответствии с МЭК 61131-2 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 0,1 мА для транзисторного выхода
Время реакции: 35 мкс выключения, I5... вкл., I0, I1, I6, I7 клемма(ы) для быстрый вход, 35 мкс включения, с помощью клемм вкл. отключение, Q0...Q1 клемма(ы) для выхода, 50 мкс включения, выключения, Q2...Q3 клемма(ы) для выхода, 300 мкс включения, выключения, с помощью клемм клемма(ы) для выхода
Количество дискретных выходов: 16 транзистор 2 быстрый выход
Тип защиты: Защита от перегрузки и короткого замыкания на 1 А
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный)
Логика дискретного выхода: Положительная логика (источник)<1/ выход
Ток дискретного входа: 7 мА для дискретного входа, 5 мА для быстрый вход
Максимальная потребляемая мощность [Вт]: 17 В на 24 В (с макс количеством модулей расширения вх/вых), 4,9 В на 24 В (без модуля расширения ввода/5> кБ для пользовательских программ и данных ОПЕРАТИВНАЯ ПАМЯТЬ с 10000 инструкций, 256 кБ для внутренние переменные ОПЕРАТИВНАЯ ПАМЯТЬ
Ethernet порт: 10BASE-T/100BASE-TX 1 порт со 100 м медный кабель
Доступная функция: PWM, PLS, Генератор частоты
Срок резервного хранения данных: 1 год на 25 C (прекращением электроснабжения)
Время преобразования: 1 мс на канал + 1 цикл контроллера для аналоговых входов аналоговый вход
Ток дискретного выхода5 м/с? для 11 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Максимальный ток на общий выход: 4 А
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 410 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 61000-4-4 (I/O), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия)<5/C0 -10…35 C (вертикальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 79 дБмкВ/м QP/66 дБмкВ/м AV силовые линии переменного тока) на 0,15…0,5 МГц в соответствии с МЭК 55011, 3 дБмкВ/м QP/60 дБмкВ/м (AV силовые линии переменного тока) на 0,5…300 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м (QP линии электропередач) на 10…150 кГц испытательный уровень: 63 дБмкВ/м QP (линии электропередач) на 1,5…30 МГц в соответствии с МЭК 5501: дБмкВ/м QP (линии электропередач) на 150…1500 кГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень:47 dB?V/m QP класс А 10 м) на 200… 1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 2 кВ силовые линии переменного тока Обычный режим в соответствии с МЭК 61000-4-5, 2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 6100 в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В . ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: циклов
Выходная частота: 100 кГц для быстрый уклон (режим PWM/PLS) на Q0...Q1 канал, 5 кГц для выхода на Q2...Q3 канал, 0,1 кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс бутыльной операции/ перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 512 %KW константных слов, 255 %TM таймеров, 0,05 %C 512 %M битов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для 2 мс вход
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ 0,0 ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА ПО 0W кГц)
функция счетчика: A/B, Импульс/направление, Однофазный
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8

1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ 61000-4-5, 0,5 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0,1...8 DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулировок: Регулируемый Выходная частота: 100 кГц для быстрый уход (режим PWM/PLS) на Q0...Q1 канал, 5 кГц для выхода на Q2...Q3 канал, 0,1 кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы
+/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 512 %KW константных слов, 255 %TM таймеров, 255 %C счетчиков %M, 8 битов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для вход, 3 мс время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкция задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 100000 счетчика: A/B, Импульс/направление, Однофазный
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8

1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ 61000-4-5, 0,5 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В 0,1...8 DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулировок: Регулируемый Выходная частота: 100 кГц для быстрый уход (режим PWM/PLS) на Q0...Q1 канал, 5 кГц для выхода на Q2...Q3 канал, 0,1 кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы
+/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход
Максимальный размер объектной области: 512 %KW константных слов, 255 %TM таймеров, 255 %C счетчиков %M, 8 битов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 256 кБ встроенная флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для вход, 3 мс время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкция задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 100000 счетчика: A/B, Импульс/направление, Однофазный
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8

25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: Регулируемый ПИД-регулятор до 14 одновременных циклов
Выходная частота: 100 кГц для быстрого выхождения (режим PWM/PLS) на Q0...Q1 канал, Q0...Q1 канал, кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы реального времени: З
Допустимое перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный/ объектной области: 512 %KW константных слов, 255 %TM таймеров, 255 %C счетчиков, 8000 %MW слов памяти, 512 %M битов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально) флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования 2 Функция позиционирования 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 1 ось CW/CCW режим (100 кГц)
функция счетчика: A/B, Импульс/направление, Однофазный<0/0 Устойчивость к магнитным полям 0 5 61000-4-8

25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: Регулируемый ПИД-регулятор до 14 одновременных циклов
Выходная частота: 100 кГц для быстрого выхождения (режим PWM/PLS) на Q0...Q1 канал, Q0...Q1 канал, кГц для выхода на Q4...Q15 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы реального времени: З
Допустимое перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный/ объектной области: 512 %KW константных слов, 255 %TM таймеров, 255 %C счетчиков, 8000 %MW слов памяти, 512 %M битов памяти
Оборудование для хранения данных: 2 ГБ SD-карта (опционально) флеш-память для резервного копирования приложений и данных
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Значение младшего бита: 10 мВ
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования 2 Функция позиционирования 2 ось импульс/направление режим (100 кГц), Положение ВАЛ ОТБОРА МОЩНОСТИ 1 ось CW/CCW режим (100 кГц)
функция счетчика: A/B, Импульс/направление, Однофазный<0/0 Устойчивость к магнитным полям 0 5 61000-4-8

0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГцВ) режим (100 кГц)
функция счетчика: A/B, Импульс/направление, Однофазный
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8

0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: Положение ВАЛ ОТБОРА МОЩНОСТИ 2 ось импульс/направление режим (100 кГцВ) режим (100 кГц)
функция счетчика: A/B, Импульс/направление, Однофазный
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
