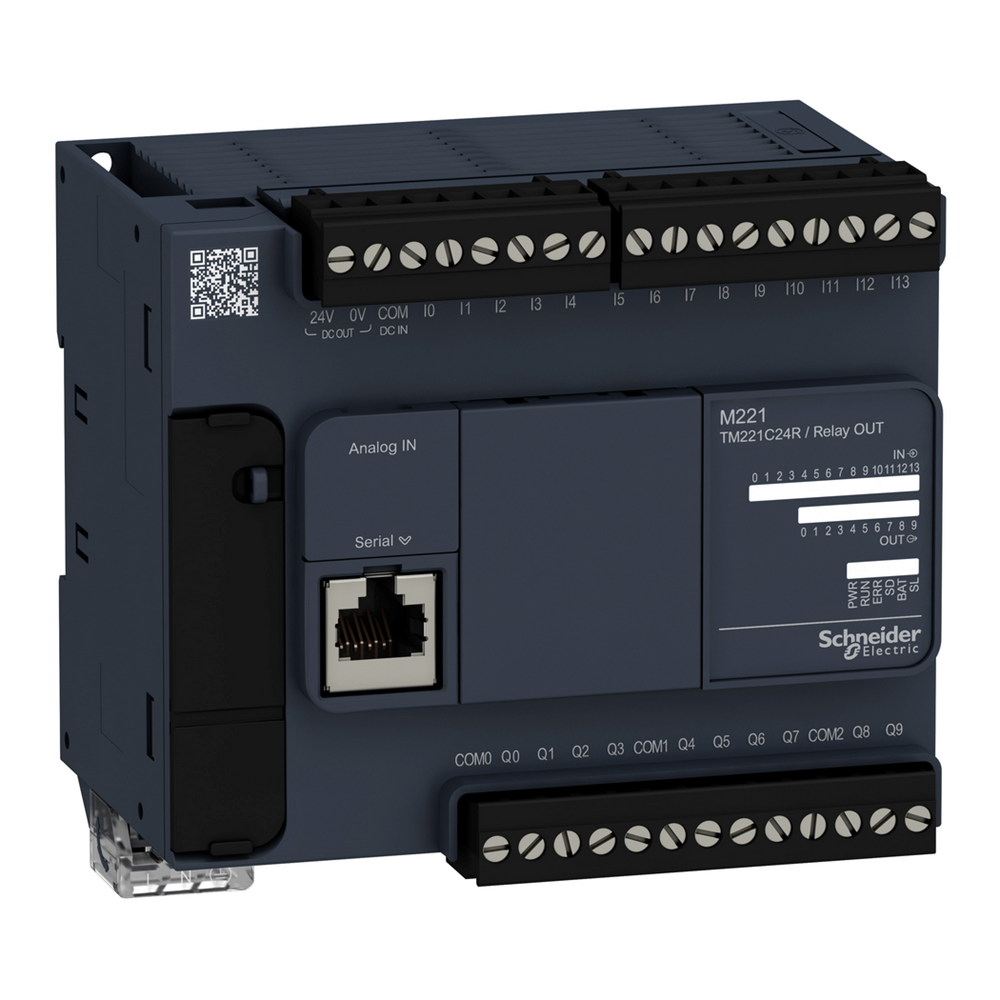

ПЛК M221 24 входов/выходов реле, 1 RS485 TM221C24R

Технические характеристики

Серия продукта: Modicon M221
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,395 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,116 1<4 см
Длина 1 упаковки: 15,643 см
Вес 1 упаковки: 640,0 г
Гарантия: 18 месяцев
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 36х7. с монтажным набором
Стандарты: МЭК 61131-2, UL 508, CAN/CSA C22.2 № 213, IACS E10, ANSI/ISA 12-12-01
Сертификация изделия: LR, ABS, DNV-GL, RCA, cUL, cUL HazLoc
Высота: 90 мм
Ширина: 110 мм
Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 20
Высота 2 упаковки: 29,1 см
Ширина 2 упаковки: 39,5 см
Длинна 2 упаковки: 13,87 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 120,0 см
Ширина 3 упаковки: 105,0 см
Длина 3 упаковки: 80,0 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней логикой в ??500 В переменный ток, Неизолированные между аналог. вх. и внутр. логикой, Неизолированные между аналоговыми входами, Между питанием и землей в 1500 В переменный ток, Между питанием датчика и землей в 500 В переменный ток, Между входом и землей в 500 В переменный ток, Между выходом и землей в 1500 В переменный ток, Между питанием и внутренней логикой в ??2 логикой в ??500 В переменный ток, Между выходом и внутренней логикой в ??2300 В переменный ток, Между терминалом Ethernet и внутренней логикой в ??500 В переменный ток, Между питанием и питанием датчика в 2300 В переменный ток
Маркировка: CE
Электрическое соединение: винтовая клеммная колодка для выходов, клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, разъем, 4 клеммы(ы) для аналоговых входов, Mini B USB 2.0 разъем для терминала программирования
Частота сети: 50/60 Гц для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для SL2 1 светодиод (зеленый) (зеленый)
Механическая износостойкость: 20000000 циклов для релейный выход
Относительная влажность: 10… 95%, без конденсата (в эксплуатации), 10… 95 %, без конденсата (в хранилище)
Температура окружающего воздуха для хранения:-25…70 C
Электрическая износостойкость: 100000 циклов AC-12, 120 В, 240 В·А, резистивный, 100000 циклов AC-12, 240 В, 480 В·А, резистивный, 300002 цикл резистивный, 300000 циклов AC-12, 240 В, 160·А, резистивный, 100000 циклов AC-15, cos phi = 0,35, 120 В, 60·А, индуктивное, 100000 циклов AC-12, cos 3 ·А, индуктивное, 300000 циклов AC-15, cos phi = 0,35, 120 В, 18·А, индуктивное, 300000 циклов AC-15, cos phi = 0,35, 240 В, 36·А, индуктивное, 100 120 В, 120 В·А, индуктивное, 100000 циклов AC-14, cos phi = 0,7, 240 В, 240 В·А, индуктивное, 300000 циклов AC-14, cos phi = 0,7, 120 В, cos 0 phi = 0,7, 240 В, 72·А, индуктивное, 100000 циклов DC-12, 24 В, 48 В, резистивный, 300000 циклов DC-12, 24 В, 16 В, резистивный, 100003 циклов 2 (L/R = 7 мс), 300000 циклов DC-13, 24 В, 7,2 В, индуктивный (L/R = 7 мс)
Высота над уровнем моря: 0...2000 м
Характеристики внешней среды: Обычное и взрывоопасное расположение
Разрешение аналогового входа: 10 бит
Входное полное сопротивление: 3,4 кОм для дискретный вход, 100 кОм для аналоговый вход, 4.9 кОм для быстрый вход
Абсолютная погрешность измерения: +/- 1 % полной шкалы для электро в кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м ГЭК 2 61000-4-3, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Максимальная дальность кабеля между устройствами: Экранированный кабель <10 м для быстрый вход, Неэкранированный кабель <30 м для выхода, Неэкранированный кабель <30 м для цифровой вход
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины 2/4 USB
Максимальный пусковой ток: 40 А
Выходной ток питания: 0,52 А 5 В для шина расширения, 0,16 А 24 В для шина расширения
Отклонение хода часов: <= 30 с/месяц на 25 C
Тип аккумулятора: 2 неперезаряжаемое
Количество дискретных входов/выходов: 24
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 с RJ45 разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 с RJ интерфейс
[Us] номинальное напряжение питания: 100...240 В переменный ток
Пределы напряжения питания: 85…264 В
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network,Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5… 8,4 Гц на симметричный рельс, 3,5 мм на 5… 8,4 Гц на монтаж панели, 1 gn на 8,4… 150 Гц на симметричный рельс, 1 gn на 8,4… 150 Гц на монтаж панели
Максимальное количество модулей расширения в: 7 (локальная архитектура ввода/вывода), 14 (удаленная архитектура ввода/вывода)
Количество дискретных входов: 14, дискретный вход в соответствии с МЭК 61131-2 Тип 1
= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Время реакции: 35 мкс выключения, I2...I5 клемма(ы) для вход, 10 мс включения для выход, 10 мс 5 I6, I7 клемма(ы) для быстрый вход, 35 мкс включения, с помощью клемм клемма(ы) для вход, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для быстрый вход, 100 мкс выключения, с помощью клемм клеммы(и)
Тип дискретного выхода: Реле нормально разомкнуто
Напряжение дискретного выхода: 5...125 В постоянного тока, 5...250 В переменного тока
Пределы выходного напряжения: 125 В постоянный ток, 277 В переменный ток
Минимальная нагрузка: 1 м Без защиты на 5 А
Частота переключения: 20 операций переключ./мин с максимальной нагрузкой
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный)
Ток дискретного входа: 7 мА для дискретного входа, 5 мА для быстрый вход 5'6 программы и данные ОПЕРАТИВНАЯ ПАМЯТЬ с 10000 инструкций, 256 кБ для внутренние переменные ОПЕРАТИВНАЯ ПАМЯТЬ
Питание: (последовательный)питание последовательной линии: 5 В, <200 мА
Питание датчика: 24 В постоянное напряжение резервного хранения данных: 1 год на 25 C (прекращением электроснабжения)
Время преобразования: 1 мс на канал + 1 цикл контроллера для аналоговых входов аналоговый вход
Ток дискретного выхода: 2 A Удароустойчивость: 98 м/с? для 11 мс 5А В· Максимальная потребление 100...240 В с макс количеством модулей расширения вх/вых, 32 В·А на 100...240 В без модуля расширения ввода/вывода
Высота хранения: 0… 3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Максимальный ток на общий выход: 4 А на COM 2, 7 А на COM 0, 7 А на COM 1
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 6400-2 61000-4-4 (релейного выхода), 1 кВ в соответствии с МЭК 61000-4-4 (I/O), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия),1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия)
Рабочая температура воздуха: -10…55 C (горизонтальная установка), -10…35 C (вертикальная установка)
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 79 дБмкВ/м/м переменного тока) на 0,15…0,5 МГц в соответствии с МЭК 55011 дБмкВ/м QP линии электропередач) на 10…150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м QP линии электропередач) на 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи QB 10 м) на 30…230 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 79...63 дБмкВ/м QP (линии электропередач) на 150…1500 кГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 200…1000 МГц в соответствии с МЭК 55011
Устойчивость к импульсным перенапряжениям: 2 кВ силовые линии переменного тока Обычный режим в соответствии с МЭК 61000-4-5, 2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 6100 в соответствии с МЭК 61000-4-5, 0,5 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В . ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Контур регулирования: циклов
Время выполнения одной инструкции: 0.2 мкс булевой операции
Часы реального времени: С
Допустимое перенапряжение на входах: +/- 30 V постоянный ток для 5 мин (максимум) для аналоговый вход, +/- 13 V постоянный ток (постоянный) для аналоговый вход<2 счетчиков, 8000 %MW слов памяти, 512 %M битов памяти, 512 %KW константных слов, 255 %TM таймеров
Оборудование для хранения данных: 2 ГБ SD-карта (опционально)
Резервные копии данных: 25 приложений и данных
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Интегральное время: 1 с
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов:4 быстрый вход (HSC режим) на 100 кГц 32 бита
Значение младшего бита: 10 мВ
Время выполнения для 1 Конструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика/B, Импульс/направление
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
