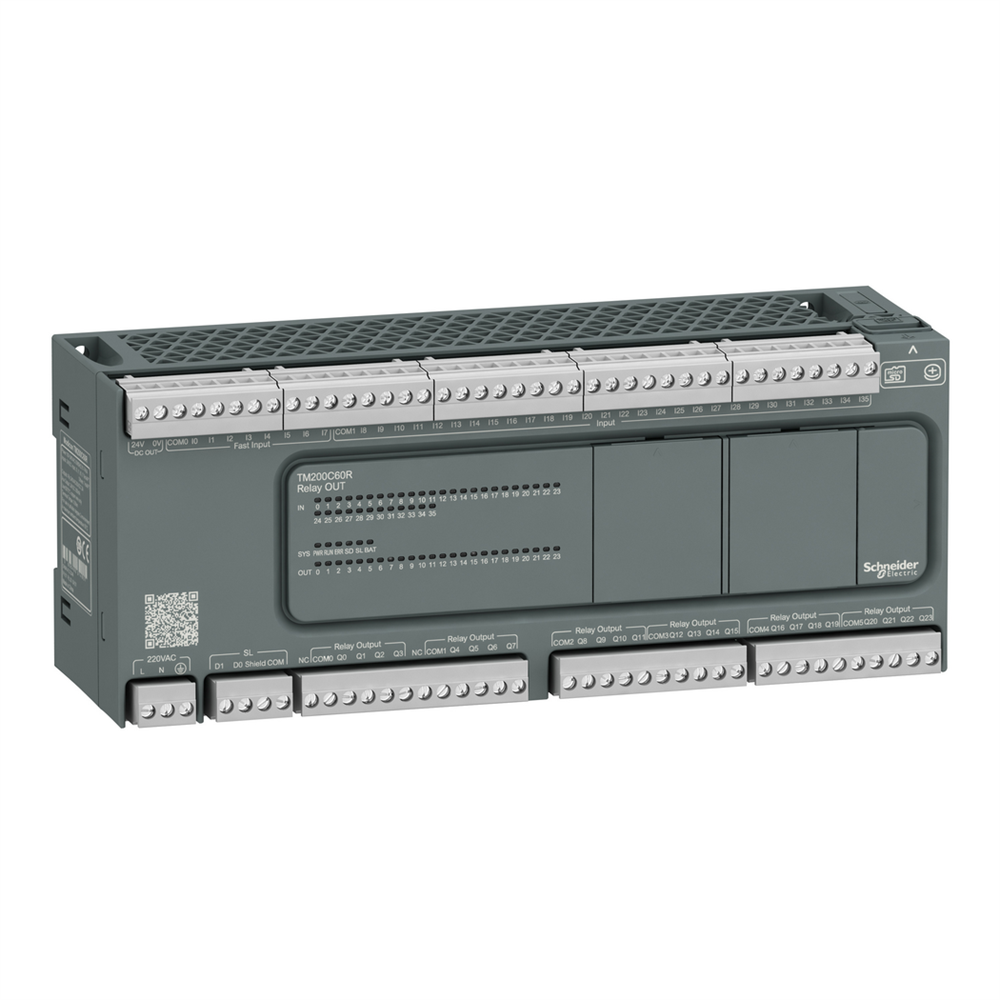

ПЛК M200 60 входов/выходов, 220В, 36 входов, 24 реле TM200C60R
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 28 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 24 релейных выхода. Напряжение питания от 100 до 240 В переменного тока. Имеет 1 порт последовательной связи (RS 485) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – от 85 до 264 В переменного тока (50/60 Гц). Максимальное потребление составляет от 61 до 74 В переменного тока. Размеры: 225 мм в ширину x 70 мм в глубину x 90 мм в высоту. Весит 0,684 кг. Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.
Технические характеристики
Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,684 кг, 0,68 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки 13,692 см
Длина 1 упаковки: 23,764 см
Вес 1 упаковки: 900,5 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или 60715
Стандарты: МЭК 61131-2, МЭК 61010-2-201
Высота: 90 мм
Ширина: 225 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 9
Высота 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 8629,5 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 216
Высота 3 упаковки: 95 см
Ширина 3 упаковки: 120 см
Вес 3 упаковки: 216108 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входами, Между выходом и внутренней 1 1780 В переменный ток, Между питанием и внутренней логикой в ??1780 В переменный ток, Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный ток, Между входными группами в 500 В переменный ток
Маркировка: CE
. разъем для терминала программирования, съемная винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 4 клемма(ы) для подключения последовательного канала1, съемный винтовая клеммная колодка, 3 клемма2 тока
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL ввода/вывода 1 светодиод на канал (зеленый)
Механическая износостойкость: 20000000 циклов для релейный выход
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)… C
Электрическая износостойкость: 100000 циклов AC-12, 240 В, 480 В·А, резистивный, 100000 циклов DC-12, 24 В, 48 В, резистивный
Высота над уровнем моря: 0...20 электростатического разряда - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2;Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3, Магнитное поле при частоте питания - уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Ethernet линия) в соответствии с МЭК 61000-4-4
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для вход, Экран кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода< Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 50 А
Отклонение хода часов: <= 90 с/месяц на 25 C
Тип аккумулятора: BR2032 Li-CFx (Литийный углерод) год(годы)
Количество дискретных входов/выходов:60
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 с блок контактов разъем и RS232/RS485 интерфейс, Ethernet Modbus Ethernet 10/100BASE-T интерфейс, Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 220 В переменный ток
Пределы напряжения питания: 85… 264
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5… 8,4 Гц на симметричный рельс, 1 gn на 8,4… 150 Гц на симметричный рельс, 3,5 мм на 5… 8,7 Гц на монтаж панели, 2 gn на 8,7… 150 Гц на монтаж панели
Максимальное количество модулей расширения в: 4 из 128 дискретных выходов для транзисторный выход, 4 из 88 дискретных выходов для релейный выход
Количество дискретных входов: I2...I5: 4 быстрый вход, I0, I1,3, I6 28 постоянные входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Время реакции: 10 мс включения, Q0... Q0...Q23 клемма(ы) для выход, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 100 мкс выключения, I5...5 включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I8...I13 клемма(ы) для постоянные входы, 35 мкс включения, I8...I13 клемма(ы) для постоянные входы, 125 мкс выключения, I14...I3 включение, I14...I35 клемма(ы) для постоянные входы
Количество дискретных выходов: 24 реле
Тип дискретного выхода: Реле нормально разомкнуто
Напряжение дискретного выхода: 24 В постоянного тока, 220 В переменного тока3, 0 250 В переменный ток
Минимальная нагрузка: 10 мА на 5 В постоянный ток для релейный выход
Частота переключения: 0,1 Гц с максимальной нагрузкой
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный) тип 1 в соответствии с МЭК2 мА для входа
Объем памяти: 512 байт внутренний флеш-память памяти для резервного копирования программ
Питание датчика: 24 В постоянное напряжение на 300 мА питания от контроллера
Потребляемая мощность [ВА]: 61… 74 В·А на 100...240 В переменный ток (с максимальным вводом/выводом)
Срок резервного хранения данных:3 года на 25 C (прекращением электроснабжения)
Тип сигнала управления: Квадратура (x1, x2, x4) на 100 кГц для быстрый вход (HSC режим), Импульс/направление на 100 кГц для быстрый вход (HSC режим), Однофазный на 100 кГц на 100 кГц для быстрый вход (HSC режим)
Ток дискретного выхода: 2 A
Ударопрочность: 15 gn для 11 мс, 30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость до 10 м/с общий выход: 4 А на COM 2, 4 А на COM 0, 4 А на COM 1, 4 А на СОМ 3, 4 А на COM 4, 4 А на COM 5
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулирования: Регулируемый ПОД-регулятор до 1 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально)
Настраиваемое время фильтрации: 0 мс для вход, 3 мс для вход, 12 мс для вход
Тип напряжения дискретного входа: Постоянное : вход (HSC режим) на 100 кГц 32 бита
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
-
ПроизводительSchneider Electric
-
Количество входов60
-
Количество выходов60
-
Наличие дисплеяНету
-
Наличие часовНету
-
Тип изделияЛогический контроллер
-
Номинальное напряжение (В)~220 В AC
-
СерияEasy Modicon M200 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаГермания
