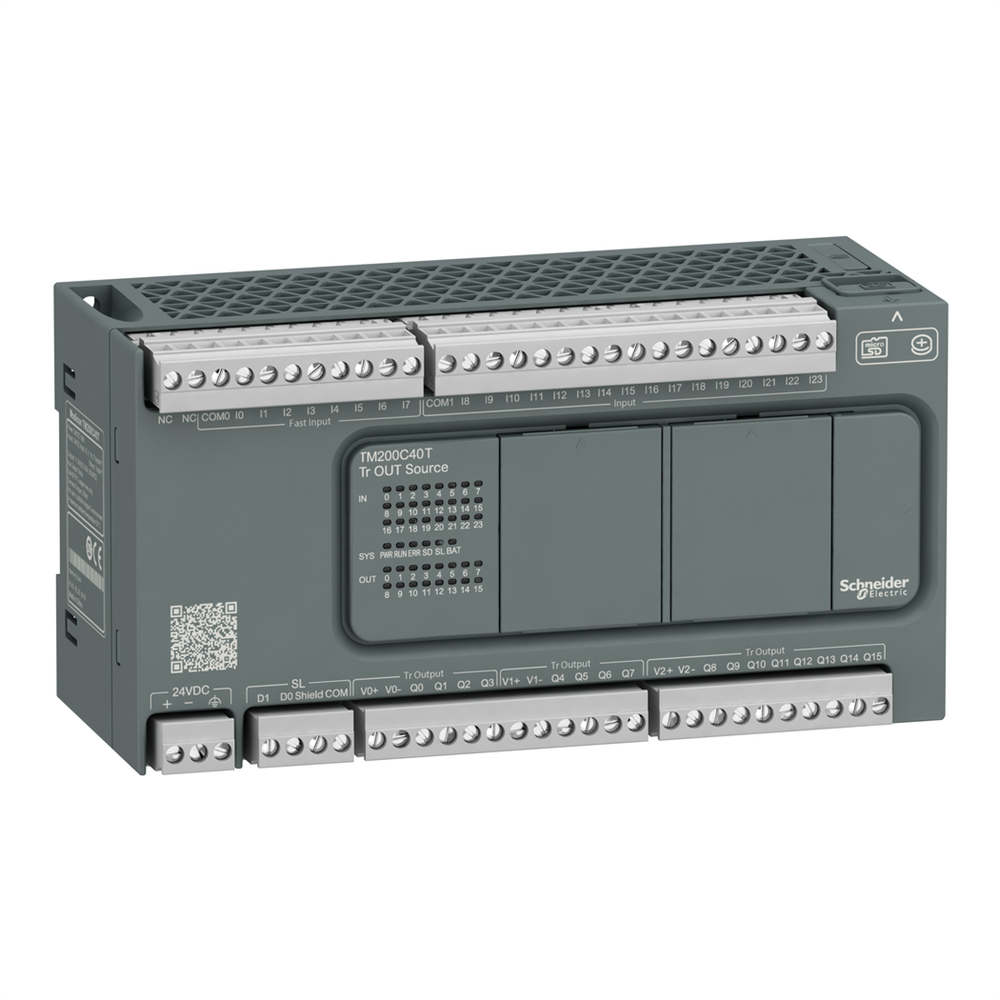

ПЛК M200 40ВХ/ВИХ, =24В, 24 входов, 16 транз. PNP TM200C40T

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 16 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 16 выходных транзисторных выходов, включая 2 быстрых выхода. Напряжение питания 24 В постоянного тока. Имеет 1 порт последовательной связи (RS 485) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) составляет от 20,4 до 28,8 В постоянного тока. Максимальное потребление – 18 Вт. Размеры: 175 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,522 кг. Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,522 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9 см/3/ Длина 1 упаковки: 13,6 см
Вес 1 упаковки: 765,5 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором в соответствии с МЭК 60 61131-2, МЭК 61010-2-201
Высота: 90 мм
Ширина: 175 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 30 см2
Вес 2 упаковки: 9686 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 95 см
Ширина 3 упаковки: 80 см
Длина> 3 упаковки 241464 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входами, Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом, Между быстрым входом входными группами в 500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В постоянный ток Маркировка: CE
Электрическое соединение: колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, съемная винтовая клеммная колодка, 4 клемма(ы) для подключения последовательного канала1
RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для Состояние ввода/вывода 1 светодиод 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость: в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц3) питание - уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста:2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. 61000-4-4, Тест на устойчивость к эл. 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 6-5 на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (экранированный кабель) согласно МЭК 61000-4-5, 1.2/50 0,5 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения 5 В0 МЭК 61000-4-6, Эмиссии - уровень теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 55011, Эмиссии - уровень теста: 73 дБмкВ/м QP/60 дБмкВ/м 55011, Излучение - уровень теста: 40 дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) согласно МЭК 55011
Входное полное сопротивление
напряжения: <1 В
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для входа, Экранированный кабель <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода
Скорость передачи: 1 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 1 90 с/месяц на 25 C
Тип аккумулятора: BR2032 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 лет(годы)
Количество дискретных входов/выходов: 40
Тип встроенного интерфейса: Порт USB с mini B USB : 1 из блок контактов разъем и RS485 интерфейс, Неизолированный серийный последовательный канал 2 с блок контактов разъем и RS232/RS485 интерфейс,Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Протокол порта обмена данными: Порт USB: USB протокол протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4…150 Гц на симметричный рельс, 3,5 мм на 5…8,7 Гц на монтаж на панели панели
Максимальное количество модулей расширения в: 4 из 64 дискретных выходов для релейный выход, 4 из 144 дискретных выходов для транзисторного выхода
Количество дискретных входов: I2...I5: 4 быстрый вход, I0, I1, I6, I7: 3 высокоскоростной в2 входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 0,1 мА для транзисторного выхода... клемма(ы) для вход, 100 мкс выключения, I2...I5 клемма(ы) для вход, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для быстрый вход, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для I3 клемма(ы) для входа, 100 мкс выключения, I8...I13 клемма(ы) для входа, 55 мкс включения, I14...I23 клемма(ы) для входа, 125 мкс выключения, I14...I23 клемма(ы) для входа, 1 мс вкл. выключение, Q0...Q15 клемма(ы) для выхода
Количество дискретных выходов: Q0...Q1: 2 быстрый выход (режим PLS/PWM/PTO), Q2...Q15: 14 транзисторный выход
Тип дискретного выхода: Транзистор
Напряжение диска
Защита от перегрузки и короткого замыкания на 2 А
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный) тип 1 в соответствии с МЭК 61131-2
Логика дискретного выхода: Позитивная логика (источник)
Максимальная нагрузка ламп Ток дискретного входа: 7 мА для входа
Объем памяти: 512 байт внутренний флэш-память памяти для резервного копирования программ
Срок резервного хранения данных: 3 года на 25 C (прекращением электроснабжения)
Потребление энергии Вт 4 (Вт): 4 вводом/выводом)
Тип сигнала управления: Квадратура (x1, x2, x4) на 100 кГц для быстрый вход (HSC режим), Импульс/направление на 100 кГц для быстрый вход (HSC режим), Однофазный на 100 кГц для быстрый в быстрый вход (HSC режим)
Ток дискретного выхода: 0.5 A
Ударопрочность: 15 gn для 11 мс, 30 gn для 6 мс
Высота хранения:0…3000 м
Устойчивость к коротким перерывам потребления: 2 мс
Максимальный ток на общий выход: 2 А на COM 0, 2 А на COM 1, 4 А на COM 2
Рабочая температура воздуха: 0…55 C (горизонтальная установка)<-/4 Контур регулирования: циклов
Выходная частота: 100 кГц для быстрый выхил (режим PWM/PLS) на Q0...Q1 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально фильтр) 3 мс для входа, 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита/с3 в/с для: периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: PWM/PLS 2 канал(а) на 100 кГц
