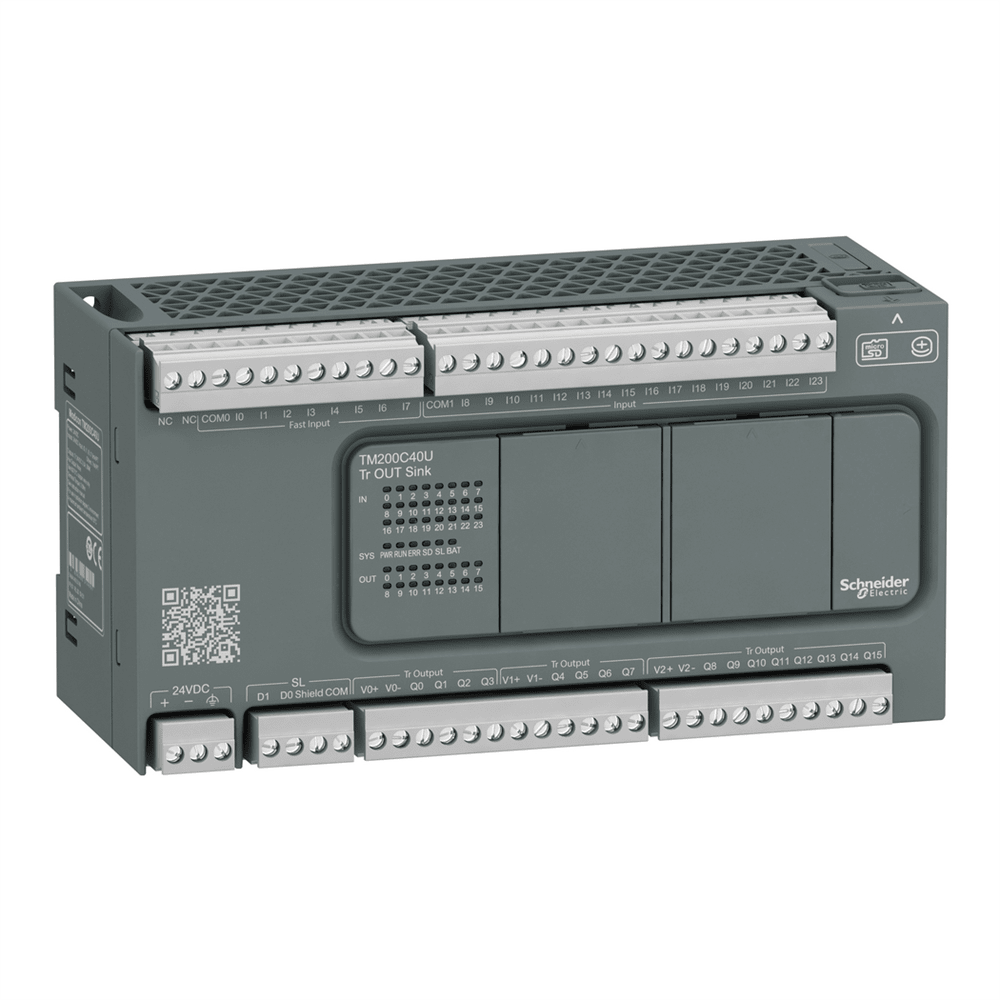

ПЛК M200 40 входов/выходов, =24В, 24 входов, 16 транз. NPN TM200C40U

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 16 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 16 транзисторных выходов, включая 2 быстрых выхода. Напряжение питания 24 В постоянного тока. Имеет 1 порт последовательной связи (RS 485) и порт USB для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – от 20,4 до 28,8 В постоянного тока. Максимальное потребление – 18 Вт. Размеры: 175 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,468 кг. Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,468 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9 см/3 Длина 1 упаковки: 13,6 см
Вес 1 упаковки: 772,5 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором в соответствии с МЭК 60 61131-2, МЭК 61010-2-201
Сертификация изделия: RCM, IACS E10, CSA, cULus
Высота: 90 мм
Ширина: 175 мм
Тип 2 упаковки: S03
Количество единиц в 2 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 9770 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 9 см
Длина 3 упаковки: 120 см
Вес 3 упаковки: 243480 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция внутрь0 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный ток, Между входными группами в 500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В соединение: Mini B USB 2.0 разъем для терминала программирования, съемная винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, съемный винт последовательного канала1
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный) ввода/вывода 1 светодиод на канал (зеленый)
Относительная влажность: 10… 95%, без конденсата (в эксплуатации), 10… 95 %, без конденсата (в хранилище)
Температура окружающего воздуха для хранения: -25… 70 C
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 61000-4-2, Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3, Магнитное поле при частоте питания - уровень теста: 30 А/м в соответствии с МЭК 61000-4-8,Тест на стойкость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальное прое между устройствами: Неэкранированный кабель <50 м для входа, Экранированный кабель <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода Скорость передачи: 1,2...115,2 кбит/с (115,2 к/ч 115,2 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 35 А
Отклонение хода часов: <= 90 BR2032 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 год(годы)
Количество дискретных входов/выходов: 40
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 4 и 4 серийный последовательный канал 2 с блок контактов разъем и RS232/RS485 интерфейс,Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Протокол порта обмена данными: Порт USB: USB протокол протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4…150 Гц на симметричный рельс, 3,5 мм на 5…8,7 Гц на монтаж на панели панели
Максимальное количество модулей расширения в: 4 из 64 дискретных выходов для релейный выход, 4 из 144 дискретных выходов для транзисторного выхода
Количество дискретных входов: I2...I5: 4 быстрый вход, I0, I1, I6, I7: 3 высокоскоростной в2 входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 0,1 мА для транзисторного выхода... клемма(ы) для выхода, 1 мс выключения, Q0...Q15 клемма(ы) для выхода, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для высокоскоростной в2 клемма(ы) для быстрый вход, 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I8...I13 клемма(ы) для постоянные входы, 35 мкс включения, I8...I13 клемма(ы) для постоянные входы клемма(ы) для постоянные входы, 55 мкс включения, I14...I23 клемма(ы) для постоянные входы
Количество дискретных выходов: Q0...Q1: 2 быстрый выход (режим PLS/PWM/PTO), Q2...Q15: 14 транзисторный выход
Напряжение дискретного выхода: 24 В постоянного тока
Тип защиты: Защита от перегрузки и короткого замыкания на 3,8 А
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный) тип 1 в соответствии с МЭК 61131-2
Логика диск/ Максимальная нагрузка лампы накаливается: <12 В для выхода и быстрого выхода
Ток дискретного входа: 7 мА для входа
Объем памяти: 512 байт внутренний флэш-память памяти для резервного копирования программ
Срок резервного хранения данных: С 3 года [Вт]: 10 В на 24 В постоянный ток (с максимальным вводом/выводом)
Тип сигнала управления: Квадратура (x1, x2, x4) на 100 кГц для быстрый вход (HSC режим), Импульс/направление на 100 кГц для быстрый вход (0 быстрый вход (HSC режим), CW/CCW на 100 кГц для быстрый вход (HSC режим)
Ток дискретного выхода: 0.5 A Удароустойчивость: 15 gn для 11 мс,30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 2 мс
Максимальный ток на общий выход: 2 А на COM 0, 2 А на COM 1, 4 А на COM 2
Рабочая температура воздуха: 0/ Регулируемый ПИД-регулятор до 14 одновременных циклов
Выходная частота: 100 кГц для быстрый уклон (режим PWM/PLS) на Q0...Q1 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32/он Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 1 Конструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: PWM/PLS 2 канал(а) на 100 кГц
