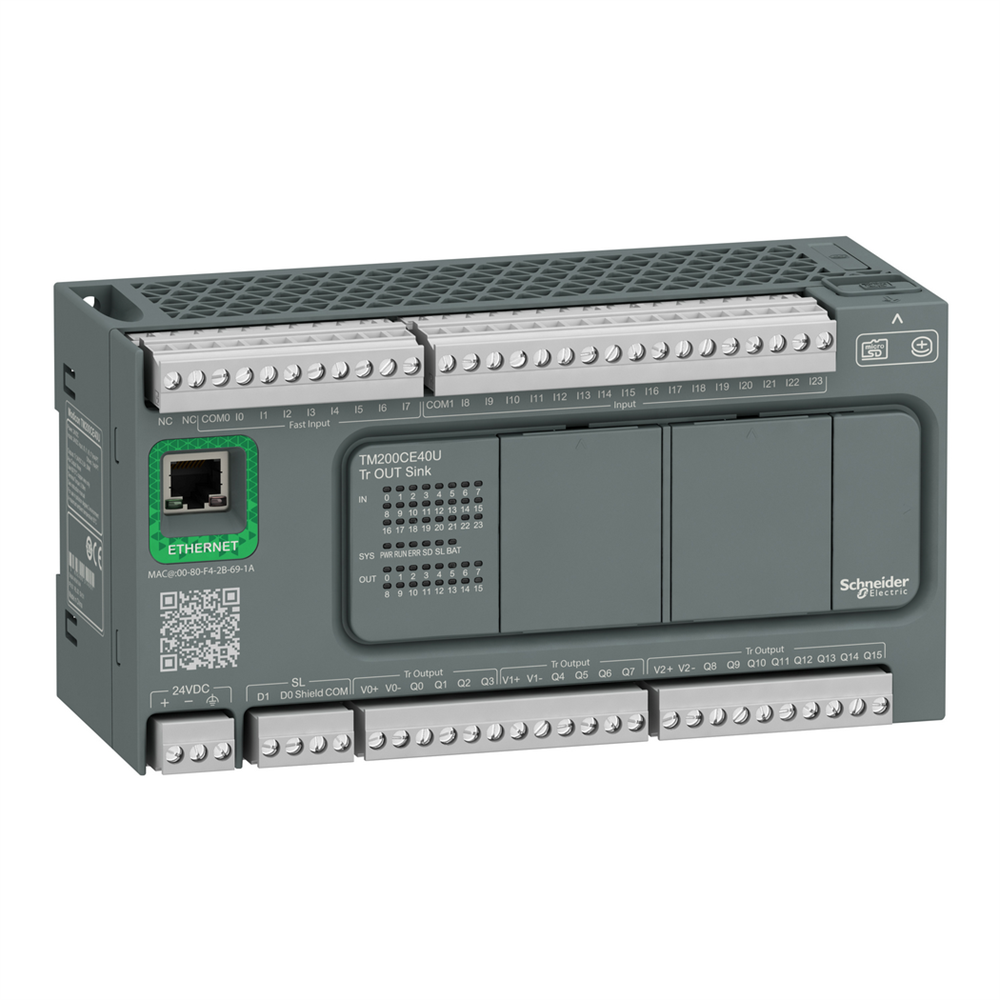

ПЛК M200 40 входов/выходов, =24В, 24/16 транз. NPN, Ethernet TM200CE40U

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 16 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 16 транзисторных выходов, включая 2 быстрых выхода. Напряжение питания 24 В постоянного тока. Имеет 1 порт последовательной связи (RS 485), 1 порт Ethernet (тип RJ45) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – от 20,4 до 28,8 В постоянного тока. Максимальное потребление – 18 Вт. Размеры: 175 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,483 кг. Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,483 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9 см/3 Длина 1 упаковки: 13,6 см
Вес 1 упаковки: 731,5 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором в соответствии с МЭК 60 61131-2, МЭК 61010-2-201
Сертификация изделия: CE, EAC
Высота: 90 мм
Ширина: 175 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12<0/ 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 9298 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 95 см
Ширина 3 упаковки 120 см
Вес 3 упаковки: 232152 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входами, Между входом и внутренней 0 логикой в ??500 В переменный ток, Между входными группами в 500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В постоянный ток
Маркировка: CE <'/ терминала программирования, RJ45 разъем для подключения сети Ethernet, съемный винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, съемный винт последовательного канала1
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный) ввода/вывода 1 светодиод на канал (зеленый), для связок (LK/ACT 10/100) 2 светодиода (зеленый)
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
C
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ 61000-4-2, Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3,Магнитное поле при частоте питания – уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Ethernet линия) в соответствии с МЭК 61000-4-4
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальное проседание напряжения: <1 В
Максимальная дальность кабеля между кабелем для 5 кабелей: <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м1с/2, 2 (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB, 10/100 Мбит/с для шины длиной 100 м для Ethernet Modbus TCP/IP
Максимальный пусковой ток: 35 А
C
Тип аккумулятора: BR2032 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 лет(годы)
Количество дискретных входов/выходов:40
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 из блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 из блок контактов разъем и RS232/RS485 интерфейс, Ethernet Modbus Ethernet 10/100BASE-T интерфейс, Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричная DIN-рейка 0,4 g DIN-рейка, 3,5 мм на 5…8,7 Гц на монтаж панели, 2 gn на 8,7…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 4 из 64 дискретных выходов для релейный выход, 4 из 144 дискретных выходов для... быстрый вход, I0, I1, I6, I7: 4 высокоскоростной вход, I8...I23: 16 постоянные входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень в/< утечки: 0,1 мА для транзисторного выхода Время реакции: 1 мс включения, Q0...Q15 клемма(ы) для выхода, 1 мс выключения, Q0...Q15 клемма(ы) для выхода, 5 мкс отключения, I0, I1, I6, I7 клемма(ы) для высоко I1, I6, I7 клемма(ы) для высокоскоростной вход, 100 мкс выкл., I8...I13 клемма(ы I8...I13 клемма(ы) для постоянные входы, 125 мкс выключения, I14...I23 клемма(ы) для постоянные входы, 55 мкс включения, I14...I23 клемма(ы) для постоянные входы
Количество дискретных выходов: Q0...Q1: 2 Q2...Q15: 14 транзисторный выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока
Тип защиты: Защита от перегрузки и короткого замыкания на 3,8 А
Логика дискретного входа: Потребитель или Потребитель ; 61131-2
Логика дискретного выхода: Отрицательная логика (приемник)
Максимальная нагрузка лампы накал: <12 В для выхода и быстрого выхода
Ток дискретного входа: 7 мА для вход
Объем памяти: 512 байт копирование программ
Срок резервного хранения данных:3 года на 25 C (прекращением электроснабжения)
Потребление энергии [Вт]: 10 В на 24 В постоянный ток (с максимальным вводом/выводом)
Тип сигнала управления: Квадратура (x1, x2, x4) на 100 кГц для быстрого входа (с0 режим быстрый вход (HSC режим), Однофазный на 100 кГц для быстрый вход (HSC режим), CW/CCW на 100 кГц для быстрый вход (HSC режим)
Ток дискретного выхода: 0.5 A Ударостойкость: 15 gn для 11 м/с хранение: 0…3000 м
Устойчивость к коротким перерывам потребления: 2 мс
Максимальный ток на общий выход: 2 А, 4 А
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулировки: Регулируемый ПОД-регулятор до 1 кГц для быстрый уклон (режим PWM/PLS) на Q0...Q1 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально)
Настраиваемое время фильтрации: вс 3 мс вс 3 мс вс 3 мс вс 1 вход
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Время выполнения для 1 Конструкции: 0,3 мс события: 60 мкс время отклика
Функция позиционирования: PWM/PLS 2 канал(а) на 100 кГц
