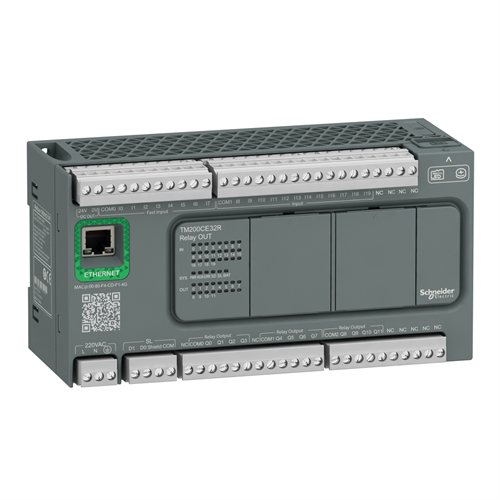

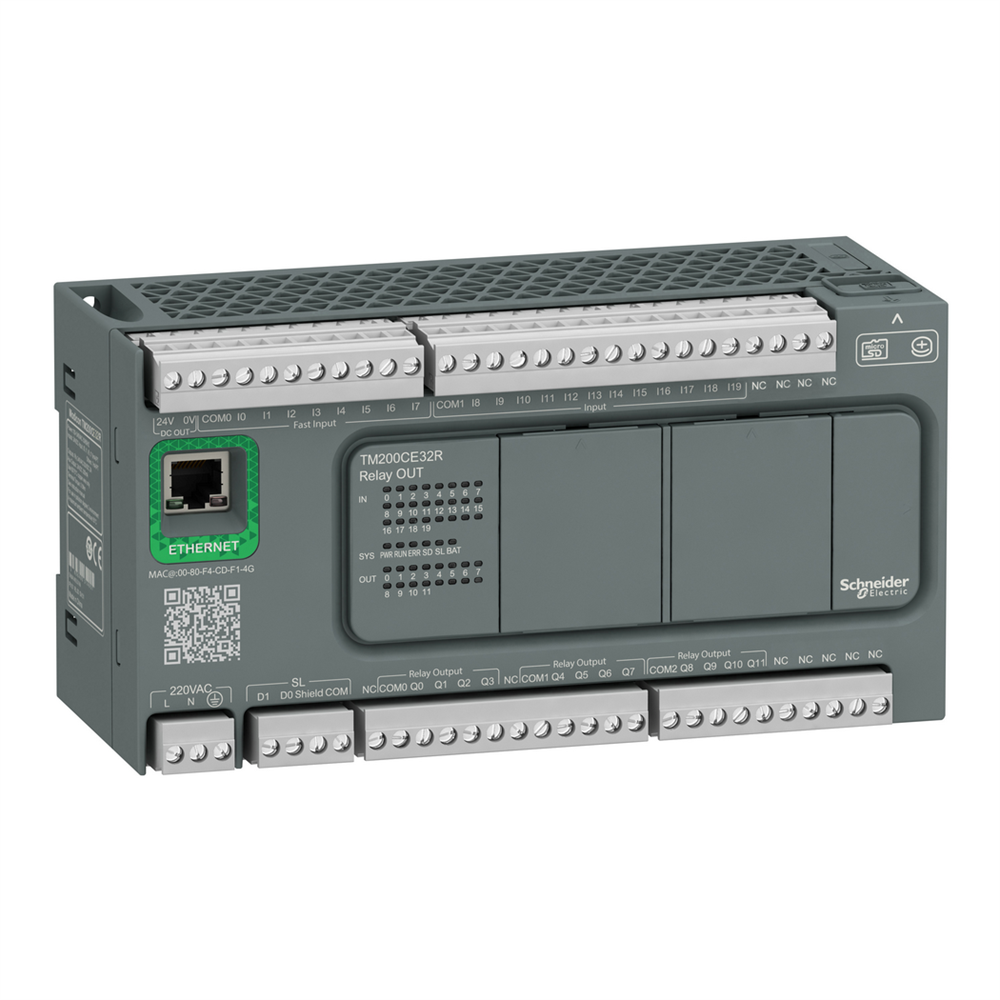

ПЛК M200 32ВХ/ВИХ, 220В, 18 входов, 14 реле TM200CE32R

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 12 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 12 релейных выходов. Напряжение питания от 100 до 240 В переменного тока. Имеет 1 порт последовательной связи (RS 485), 1 порт Ethernet (тип RJ45) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – от 85 до 264 В переменного тока (50/60 Гц). Максимальное потребление составляет от 61 до 74 В переменного тока. Размеры: 175 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,512 кг. Его размеры: 175 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Он отвечает стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,504 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,5 см< см
Длина 1 упаковки: 18,5 см
Вес 1 упаковки: 749,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором 61131-2, МЭК 61010-2-201
Высота: 90 мм
Ширина: 175 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 30,0 см/0 Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 9,4 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 96
Высота 3 упаковки: 75,0 см
Ширина 3 упаковки: 80,0 см
см
Вес 3 упаковки: 83,2 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входами, Между выходом и внутренней логикой в8 переменный ток, Между питанием и внутренней логикой в ??1780 В переменный ток, Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный ток, Между входными группами в 500 В переменный ток
Маркировка: CE
Электрическое программирование, съемная винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 4 клемма(ы) для подключения последовательного канала1, съемная винтовая клеммная колодка, 3 клемма(и) для подключения 0/0 50/60 Гц
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (1) ввода/вывода 1 светодиод на канал (зеленый)
Механическая износостойкость: 20000000 циклов для релейный выход
Относительная влажность: 10… 95%, без конденсата (в эксплуатации), 10… 95 %, без конденсата (в хранилище)
Температура окружающего воздуха для хранения: -25… 70 C
Электрическая износостойкость: 100000 циклов AC-12, 240 В, 480 В·А, резистивный, 100000 циклов DC-12, 24 В, 48 В, резистивный
Высота над уровнем моря: 0... устойчивость к электростатическому разряду - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2;Тест на стойкость к излучению РЧ э/м поля - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3, Магнитное поле при частоте питания - уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на устойчивость переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальная даль вход, Экранированный кабель <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шин 5 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 50 А
Отклонение хода часов: <= 90 с/месяц на 2 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 лет(годы)
Количество дискретных входов/выходов: 32
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем,Неизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 с блок контактов разъем и RS232/RS485 интерфейс, Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейса
Пределы напряжения питания: 85…264 В
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network<5/5,8 симметричная рейка, 1 gn на 8,4…150 Гц на симметричная рейка, 3,5 мм на 5…8,7 Гц на монтаж панели, 2 gn на 8,7…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 4 из 76 дискретных выходов
I2...I5: 4 быстрый вход, I0, I1, I6, I7: 4 высокоскоростной вход, I8...I19: 12 постоянные входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход <0/ вход
Время реакции: 10 мс включения, Q0...Q11 клемма(ы) для выхода, 10 мс выключения, Q0...Q11 клемма(ы) для выхода, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 5 мкс вкл высокоскоростной вход, 100 мкс выключения, I2...I5 клемма(ы) для быстрый вход, 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I8...I13 клемма(ы) для постоянные входы, 33 мкс входы, 125 мкс выключения, I14...I19 клемма(ы) для постоянные входы, 55 мкс включения, I14...I19 клемма(ы) для постоянные входы
Количество дискретных выходов: 12 реле
Тип дискретного выхода: Реле нормально разключ. постоянного тока, 220 В переменного тока
Пределы выходного напряжения: 30 В постоянный ток, 250 В переменный ток
Минимальная нагрузка: 10 мА на 5 В постоянный ток для релейный выход
Частота переключения: 0,1 Гц с максимальной нагрузкой
(положительный / отрицательный) тип 1 в соответствии с МЭК 61131-2
Ток дискретного входа: 7 мА для входа, 7 мА для быстрого входа, 9 мА для высокоскоростного входа
Объем памяти: 512 байт внутренний флеш-память< 24 В постоянное напряжение на 300 мА питания от контроллера Потребляемая мощность [ВА]: 55…66 В·А на 100...240 В переменный ток (с максимальным вводом/выводом)
Срок резервного хранения данных: 3 года на 25 C (прекращение электроснабжения x2, x4) на 100 кГц для быстрого входа (HSC режим), Импульс/направление на 100 кГц для быстрого входа (HSC режим),Однофазный на 100 кГц для быстрый вход (HSC режим), CW/CCW на 100 кГц для быстрый вход (HSC режим). 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Максимальный ток на общий выход: 4 А на COM 2, 4 А на COM 0, 4 А на COM 1
Рабочая температура воздуха: 0…55 C (горизонтальная установка)<Д/Р1 циклов
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально)
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
