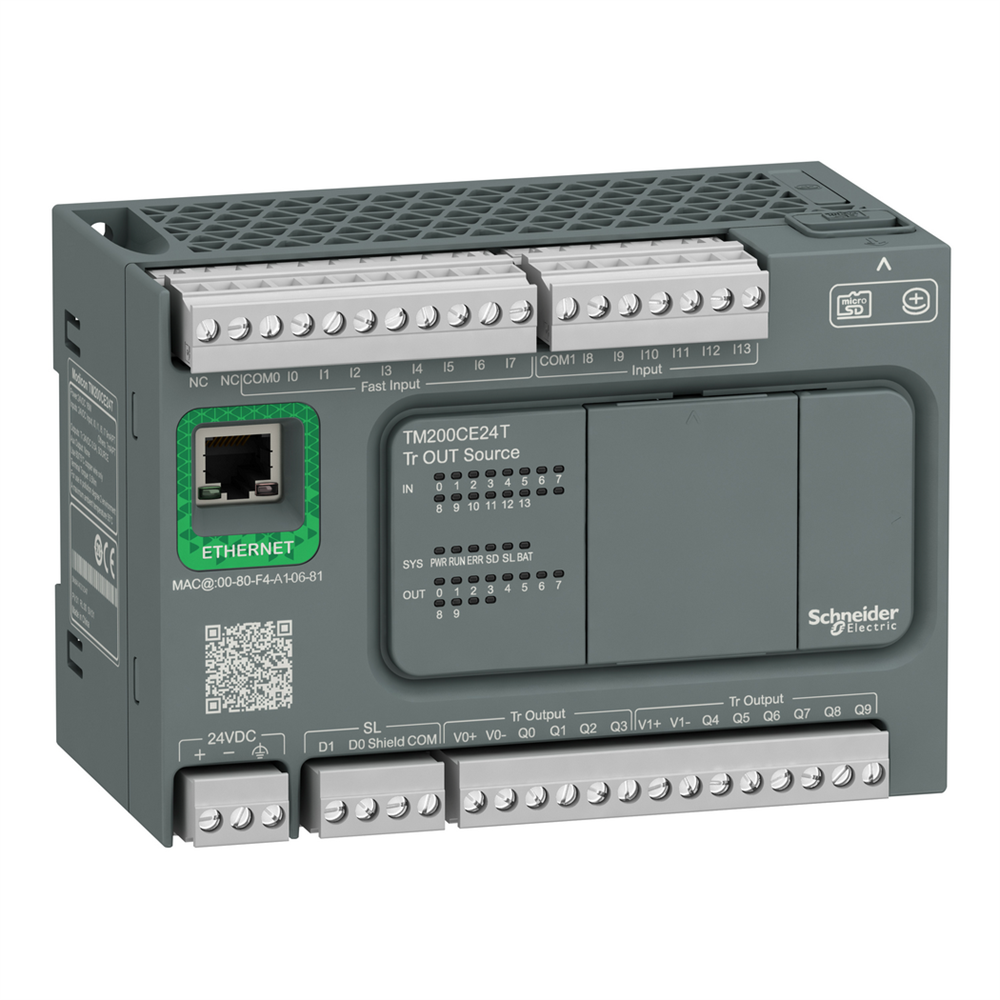

ПЛК M200 24ВХ/ВИХ, =24В, 14/10 транз. PNP, Ethernet TM200CE24T

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 6 обычных входов, 4 скоростных входа, 4 высокоскоростных входа, 10 выходных транзисторных выходов, включая 2 скоростных выхода. Напряжение питания – 24 В постоянного тока. Имеет один порт последовательной связи (RS 485), один порт Ethernet (тип RJ45) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – от 20,4 до 28,8 В постоянного тока. Максимальное потребление – 18 Вт. Размеры: 130 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,424 кг. Его размеры: 175 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Он отвечает стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,424 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,9 : см
Длина 1 упаковки: 13,8 см
Вес 1 упаковки: 620,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором 61131-2, МЭК 61010-2-201
Высота: 90 мм
Ширина: 130 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 30,0 см/0 Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 8,105 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 80,0 см
Ширина 3 упаковки: 120, 105,0 см
Вес 3 упаковки: 203,52 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входом и Внутри 0 Между входом и внутри внутренней логикой в ??500 В переменный ток, Между входными группами в 500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В постоянный ток
Маркировка: CE
терминала программирования, RJ45 разъем для подключения сети Ethernet, съемный винтовая клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, съемный винт последовательного канала1
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный) ввода/вывода 1 светодиод на канал (зеленый), для связок (LK/ACT 10/100) 2 светодиода (зеленый)
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
C
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ 61000-4-2, Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3,Магнитное поле при частоте питания – уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Ethernet линия) в соответствии с МЭК 61000-4-4
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальное проседание напряжения: <1 В
Максимальная дальность кабеля между кабелем для 5 кабелей: <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м1с/2, 2 (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB, 10/100 Мбит/с для шины длиной 100 м для Ethernet Modbus TCP/IP
Максимальный пусковой ток: 35 А
C
Тип аккумулятора: BR2032 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 лет(годы)
Количество дискретных входов/выходов:24
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 из блок контактов разъем и RS232/RS485 интерфейс, Ethernet Modbus Ethernet 10/100BASE-T интерфейс, Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 4 г на 1 gn 3,5 мм на 5…8,7 Гц на монтаж панели, 2 gn на 8,7…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 4 из 64 дискретных выходов для релейный выход, 4 из 138 дискретных выходов для транзисторного выхода...I: 4 I0, I1, I6, I7: 4 высокоскоростной вход, I8...I13: 6 постоянные входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0>: <= 0,1 мА для транзисторного выхода
Время реакции: 1 мс включения, Q0...Q9 клемма(ы) для выхода, 1 мс выключения, Q0...Q9 клемма(ы) для выхода, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для высокоскоростного входа,0 клемма(ы) для высокоскоростной вход, 100 мкс выключения, I2...I5 клемма(ы) для быстрый вход, 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I8...I13 клемма(ы) для постоянные входы клемма(ы) для постоянные входы
Количество дискретных выходов: Q0...Q1: 2 быстрый выход (режим PLS/PWM/PTO), Q2...Q9: 8 транзисторный выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода:<2/24 короткого замыкания на 2 А
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный) тип 1 в соответствии с МЭК 61131-2
Логика дискретного выхода: Положительная логика (источник)
Максимальная нагрузка лампы накал:<12 В: 7 мА для входа
Объем памяти: 512 байт внутренний флеш-память памяти для резервного копирования программ
Срок резервного хранения данных: 3 года на 25 C (прекращением электроснабжения)
Потребление энергии [Вт]: 16 В на 24 В/вод Тип сигнала управления: Квадратура (x1, x2,x4) на 100 кГц для быстрого входа (HSC режим), Импульс/направление на 100 кГц для быстрого входа (HSC режим), Однофазный на 100 кГц для быстрого входа (HSC режим), CW/CCW на 100 кГц для быстрого входа (HSC режим): A
Ударопрочность: 15 gn для 11 мс, 30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 2 мс
Максимальный ток на общий выход: 2 А на COM 0, 3 А на COM 0, 3 А на COM 0, 3 А (горизонтальная установка)
Контур регулировки: Регулируемый ПИД-регулятор до 14 одновременных циклов
Выходная частота: 100 кГц для быстрый выхил (режим PWM/PLS) на Q0...Q1 канал
Время выполнения одной инструкции: 0.2 мкс бул 1 операции памяти micro SD (опционально)
Настраиваемое время фильтрации: 0 мс для вход, 3 мс для вход, 12 мс для вход
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисл 100 кГц 32 бита
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: PWM/PLS 2 канал(а) на 100 кГц
