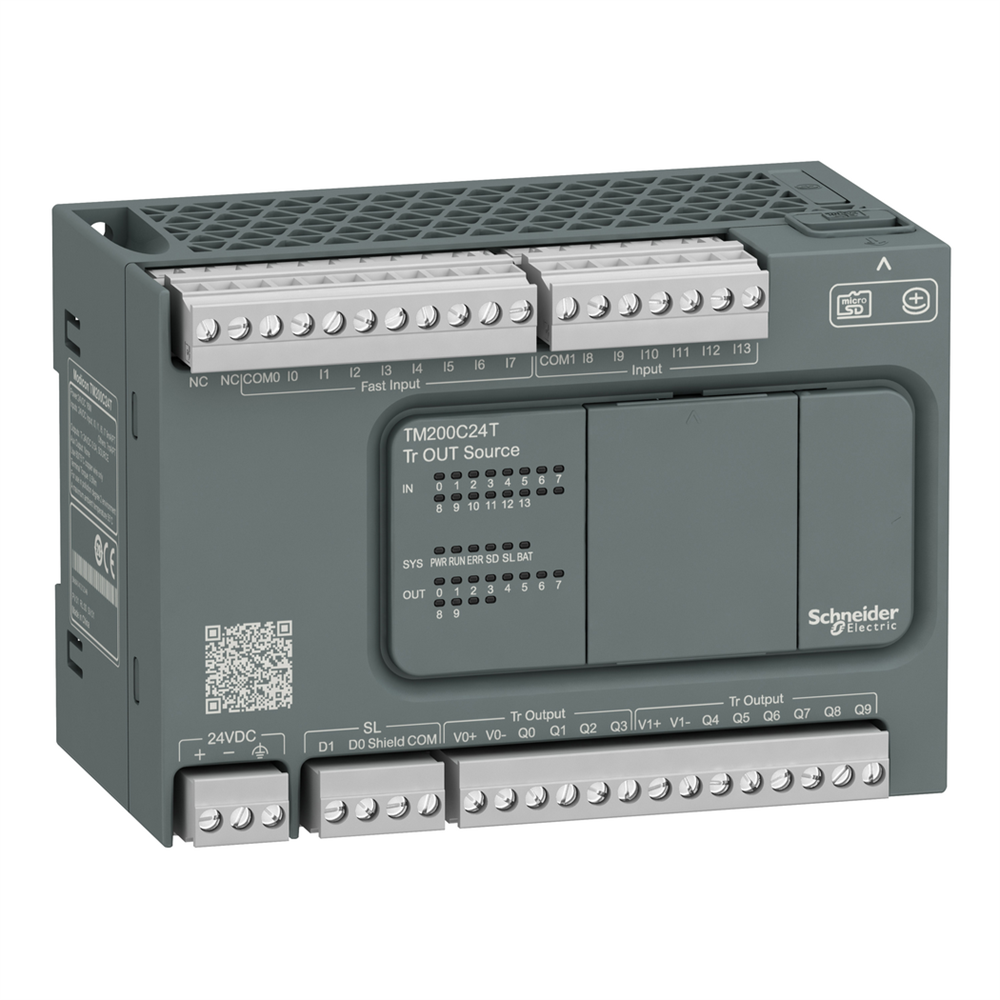

ПЛК M200 24 входов/выходов, =24В, 14 входов, 10 транз. PNP TM200C24T

Этот продукт является частью линейки Easy modicon M200 - логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. питание 24 В постоянного тока. Имеет 1 порт последовательной связи (RS 485) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности и сервиса. 85-264 В переменного тока (50/60 Гц). Максимальное потребление составляет от 61 до 74 В переменного тока. кондиционирование воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает монтаж на DIN-рейку. производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,416 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9 см3, Длина 1 упаковки: 13,6 см
Вес 1 упаковки: 616 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором в соответствии с МЭК 607 61010-2-201, МЭК 61131-2
Высота: 90 мм
Ширина: 130 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12
Высота 2 упаковки: 30 см2
Вес 2 упаковки: 7892 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 95 см
Ширина 3 упаковки: 80 см
Длина> 3 упаковки 198408 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входами, Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом, Между быстрым входом входными группами в 500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В постоянный ток Маркировка: CE
Электрическое соединение: колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, съемная винтовая клеммная колодка, 4 клемма(ы) для подключения последовательного канала1
RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для Состояние ввода/вывода 1 светодиод 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость: в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц3) питание - уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста:2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на стойкость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (ре 61000-4-5
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальное проседание напряжения: <1 В
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для вход, Экранированный кабель <10 м для быстрый в Неэкранированный кабель <150 м для выхода
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по заказу) RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 35 А
Отклонение хода часов: <= 90 с/месяц на 25 C
Тип аккумулятора: BR2032 Li-CFx (Литий-углеродный монофторид)
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс,Неизолированный серийный последовательный канал 2 с блок контактов разъем и RS232/RS485 интерфейс, Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Границы 8/2 Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4… 5…8,7 Гц на монтаж панели, 2 gn на 8,7…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 4 из 64 дискретных выходов для релейный выход, 4 из 138 дискретных выходов для транзисторный выход
Количество дискретных входов: I I6, I7: 4 высокоскоростной вход, I8...I13: 6 постоянные входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для 0 в: транзисторный выход
Время реакции: 1 мс включения, Q0...Q9 клемма(ы) для выхода, 1 мс выключения, Q0...Q9 клемма(ы) для выхода, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 5 мксы высокоскоростной вход, 100 мкс выключения, I2...I5 клемма(ы) для быстрый вход, 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I8...I13 клемма(ы) для постоянные входы, 33 мкс входы
Количество дискретных выходов: Q0...Q1: 2 быстрый выход (режим PLS/PWM/PTO), Q2...Q9: 8 транзисторный выход
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока<х/2 А
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный) тип 1 в соответствии с МЭК 61131-2
Логика дискретного выхода: Положительная логика (источник)
Максимальная нагрузка лампы накаливания: <12 В для выхода и быстрого выхода
вход
Объем памяти: 512 байт внутренний флэш-память памяти для резервного копирования программ
Срок резервного хранения данных: 3 года на 25 C (прекращением электроснабжения)
Потребление энергии [Вт]: 16 В на 24 В постоянный ток (с/ управление: Квадратура (x1, x2, x4) на 100 кГц для быстрого входа (HSC режим), Импульс/направление на 100 кГц для быстрого входа (HSC режим), Однофазный на 100 кГц для быстрого входа (HSC режим), CW/CCW на 1 Ток дискретного выхода: 0.5 A Ударопрочность: 15 gn для 11 мс, 30 gn для 6 мс
Высота хранения:0…3000 м
Устойчивость к коротким перерывам потребления: 2 мс
Максимальный ток на общий выход: 2 А на COM 0, 3 А на COM 1
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулировки: Регулируемый ПИД
частота: 100 кГц для быстрый уклон (режим PWM/PLS) на Q0...Q1 канал
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально)
Настраиваемое время м3, настраиваемое время 3 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Время выполнения для 1 Кинструкции: 1 Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: PWM/PLS 2 канал(а) на 100 кГц
