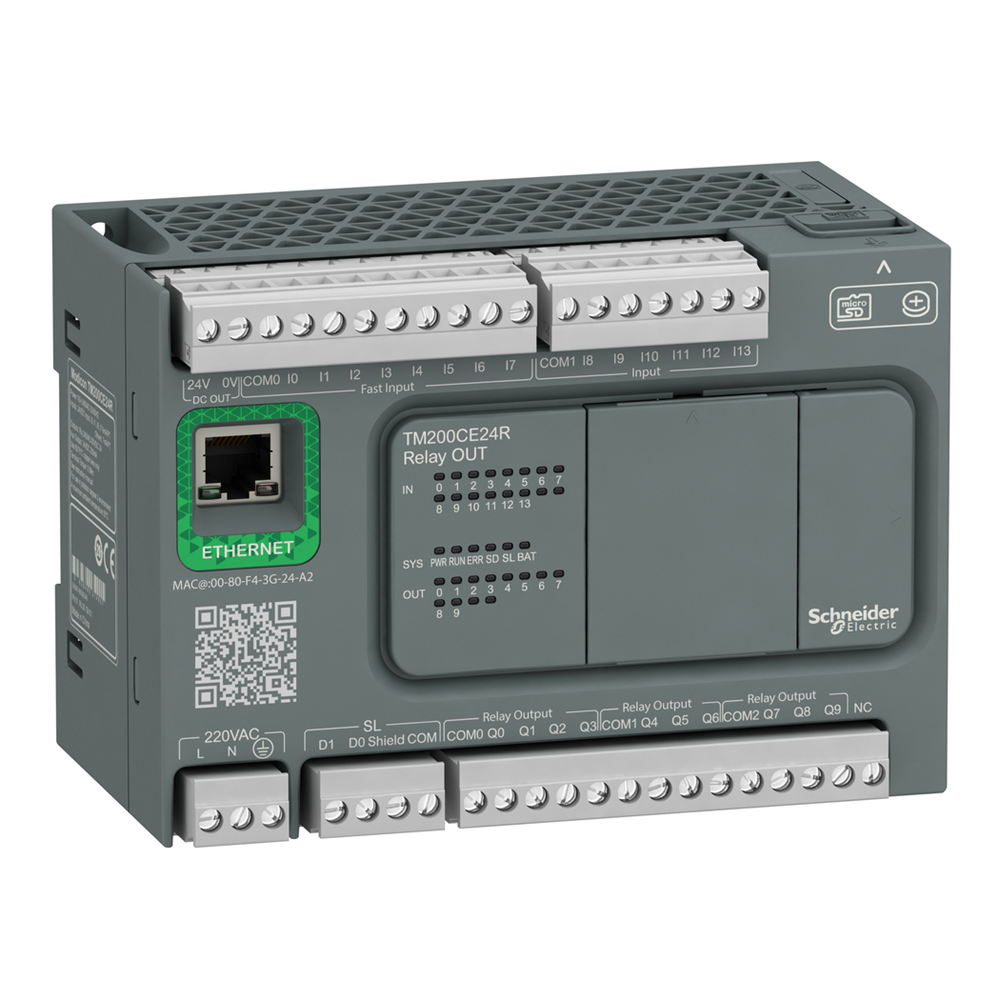

ПЛК M200 24 входов/выходов, 220В, 14/10 реле, Ethernet TM200CE24R

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 6 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 10 релейных выходов. Напряжение питания от 100 В переменного тока до 240 В переменного тока. Имеет 1 порт последовательной связи (RS 485), 1 порт Ethernet (тип RJ45) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – 85-264 В переменного тока (50/60 Гц). Максимальное потребление составляет от 61 до 74 В переменного тока. Размеры: 130 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,512 кг. Его размеры: 130 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Он отвечает стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,413 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,55 см
Длина 1 упаковки: 14,312 см
Вес 1 упаковки: 609,5 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором 61010-2-201, МЭК 61131-2
Сертификация изделия: RCM, IACS E10, cULus, CSA
Высота: 90 мм
Ширина: 130 мм
Тип 2 упаковки: S03
Количество единиц в 2 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 7810 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 9 см
Длина 3 упаковки: 120 см
Вес 3 упаковки: 196440 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция внутр. 1780 В переменный ток, Между выходными группами в 1780 В переменный ток, Между питанием и внутренней логикой в ??1780 В переменный ток, Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой в ??500 В переменный ток, Между входными группами в
Электрическое соединение: Mini B USB 2.0 разъем для терминала программирования, RJ45 разъем для подключения сети Ethernet, съемный винтовая клеммная колодка для входов, съемный винтовая клеммная колодка для выходов, съемный винтовая клеммная колодка, 4 клемма колодка, 3 клеммы(ы) для подключения питания 100-240 В переменного тока
Частота сети: 50/60 Гц
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод- светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для Состояние ввода/вывода 1 светодиод на канал (зеленый), для связок (LK/ACT 10/100) 2 светодиода (зеленый)<0/0 Механическая износостойкость<0/0 Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для хранения: -25…70 C
Электрическая износостойкость: 100000 циклов AC-12, 40 100000 циклов DC-12, 24 В, 48 В, резистивный
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду - уровень теста:8 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2, Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц) 61000-4-3, Магнитное поле при частоте питания - уровень теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на стойкость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (Ethernet линия) в соответствии с МЭК 61000-4-4
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <50 м для вход, Экран кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода< Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 15 м для RS485, 1,2...115,2 кбит/с шины длиной 3 м для RS232, 12 Мбит/с для USB, 10/100 Мбит/с для шины длиной 100 м для Ethernet Modbus TCP/IP
Максимальный пусковой ток:50 А
Отклонение хода часов: <= 90 с/месяц на 25 C
Тип аккумулятора: BR2032 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 лет(годы)
Количество дискретных входов/выходов: USB 24 2.0 разъем, Неизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 из блок контактов разъем и RS232/RS485 интерфейс, Ethernet Modbus TCP/IP Ethernet с RJ45 разъем и 1 порт Ether0 последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 100...240 В переменный ток
Пределы напряжения питания: 85…264 В
Протокол порта обмена данными: Порт USB: USB протокол - SoMach: главный/ведомый - RTU/ASCII или SoMachine-Network, Ethernet Modbus TCP/IP: Modbus TCP/IP протокол клиент/сервер
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4…150 Гц на симметричный рельс, 5 2 gn на 8,7…150 Гц на монтаж панели
Максимальное количество модулей расширения в: 4 из 128 дискретных выходов для транзисторный выход, 4 из 74 дискретных выходов для релейный выход
Количество дискретных входов: I2...I5: 4 быстрый вход, I4 I8...I13: 6 постоянные входы
Напряжение дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Время реакции: 5 мкс I 1 высокоскоростной вход, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 100 мкс выключения, I2...I5 клемма(ы) для быстрый вход, 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, кл... релейный выход, 10 мс включения, Q0...Q9 клемма(ы) для релейный выход, 100 мкс выключения, I8...I13 клемма(ы) для постоянные входы, 35 мкс включения, I8...I13 клемма(ы) для постоянные входы
Количество дискретных Реле нормально разомкнуто
Напряжение дискретного выхода: 24 В постоянного тока, 220 В переменного тока
Пределы выходного напряжения: 30 В постоянный ток, 250 В переменный ток
Минимальная нагрузка: 10 мА на 5 В постоянный ток для релейный выход максимальной нагрузкой
Логика дискретных входов: Потребитель или источник тока (положительный / отрицательный) тип 1 в соответствии с МЭК 61131-2
Ток дискретного входа: 7 мА для вход
Объем памяти: 512 байт внутренняя флеш-память< датчика:24 В постоянное напряжение на 250 мА питания от контроллера Потребляемая мощность [ВА]: 52…64 В·А на 100...240 В переменный ток (с максимальным вводом/выводом)
Срок резервного хранения данных: 3 года на 25 C (прекращение электроснабжения) (x1, x2, x4) на 100 кГц для быстрый вход (HSC режим), Импульс/направление на 100 кГц для быстрый вход (HSC режим), Однофазный на 100 кГц для быстрый вход (HSC режим), CW/CCW на 100 кГц выхода: 2 A Ударопрочность: 15 gn для 11 мс, 30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс COM 2 А на А 4 А на COM 4 А на COM 2 1
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулировки: Регулируемый ПИД-регулятор до 14 одновременных циклов
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти/ micro фильтрации: 0 мс для вход, 3 мс для вход, 12 мс для вход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Время выполнения для 1 Кипр задача
Точное время выполнения задания события: 60 мкс время отклика
