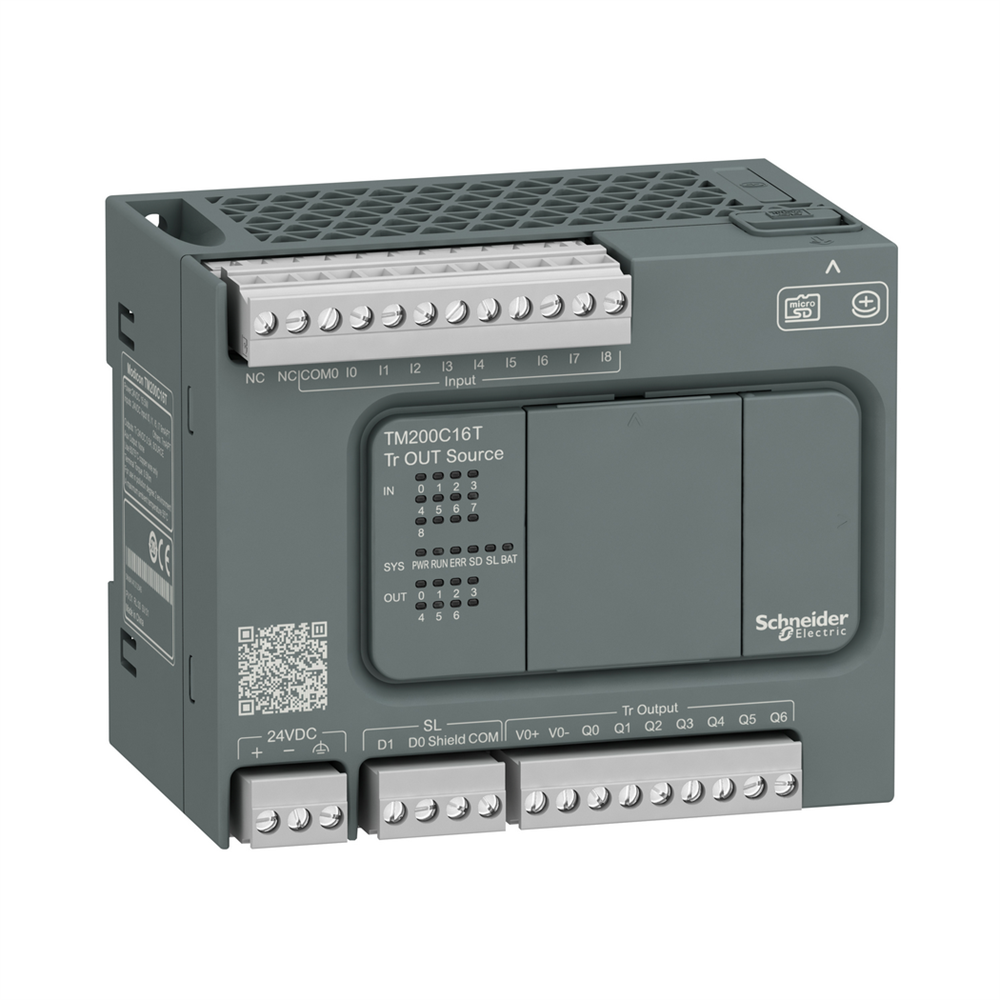

ПЛК M200 16ВХ/ВИХ, =24В, 9 входов, 7 транз. PNP TM200C16T

Этот продукт является частью линейки Easy modicon M200 - логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. 24 В постоянного тока. Имеет 1 порт последовательной связи (RS 485) и порт USB, предназначенный для доступной цене, без ущерба для простоты, надежности, доступности и сервиса. 85-264 В переменного тока (50/60 Гц) Максимальное потребление составляет от 61 до 74 В переменного тока. кондиционирование воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает монтаж на DIN-рейку. производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

Технические характеристики

Серия продукта: Easy Modicon M200
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,365 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,9 Длина 1 упаковки: 11,8 см
Вес 1 упаковки: 517 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором в соответствии с МЭК 607 МЭК 61010-2-201
Высота: 90 мм
Ширина: 110 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 18
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 0 см
Вес 2 упаковки: 9906 г
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 432
Высота 3 упаковки: 80 см
Ширина 3 упаковки: 120 см
Длина 3 упаковки: 4 4 г
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Неизолированный между входами, Между входом и внутренней логикой в ??500 В переменный ток, Между быстрым входом и внутренней логикой 500 В переменный ток, Между выходом и внутренней логикой в ??500 В переменный ток, Между выходными группами в 500 В переменный ток, Между питанием и внутренней логикой в ??500 В постоянный ток
Маркировка: CE
Электрическое соединение: Mini B USB 2.0 разъем для термина входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 3 клемма(ы) для подключения питания 24В постоянного тока, съемная винтовая клеммная колодка, 4 клемма(ы) для подключения последовательного канала1
Местная сигнализация: светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), для BAT 1 светодиод (красный), для SL1 1 светодиод (зеленый), для Состояние ввода/вывода 1 светодиод на канал без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Электромагнитная совместимость: Тест на устойчивость к электростатическому разряду8 - уровень 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 6000-4-2, теста: 30 А/м в соответствии с МЭК 61000-4-8, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста:2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на стойкость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: (1/2) 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц-1 теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 500 в соответствии с МЭК дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 47 dB?V/m QP класс А (10 м) в соответствии с МЭК 55011
Входное полное сопротивление: 3,3 кОм для дискретного входа
Максимальное прое между устройствами: Неэкранированный кабель <50 м для входа, Экранированный кабель <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода Скорость передачи: 1,2...115,2 кбит/с (115,2 к/ч 115,2 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 35 А
Отклонение хода часов: <= 90 BR2032 Li-CFx (Литий-углеродный монофторид), время автономной работы: 5 год(годы)
Количество дискретных входов/выходов: 16
Тип встроенного интерфейса: Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 8 и 4 серийный последовательный канал 2 с блок контактов разъем и RS232/RS485 интерфейс,Изолированное последовательное соединение серийный 2 с блок контактов разъем и RS485 интерфейс
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,8 В
Протокол порта обмена данными: Порт USB: USB протокол протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4…150 Гц на симметричный рельс, 3,5 мм на 5…8,7 Гц на монтаж на панели панели
Максимальное количество модулей расширения в: 4 из 135 дискретных выходов для транзисторный выход, 4 из 64 дискретных выходов для релейный выход
Количество дискретных входов: I8: 1 постоянные входы, I2...I5: 4 быстрый вход, I0, I1, 4 дискретного входа: 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Максимальный ток утечки: 0,1 мА для транзисторный выход
Время реакции: 1 мс у мс выключения, Q0...Q7 клемма(ы) для выхода, 5 мкс выключения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 5 мкс включения, I0, I1, I6, I7 клемма(ы) для высокоскоростной вход, 100 мксы выкл. мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I8 клемма(ы) для постоянные входы, 35 мкс включения, I8 клемма(ы) для постоянные входы
Количество дискретных выходов: Q2...Q6: 5 транзи PLS/PWM/PTO)
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода: 24 В постоянного тока
Тип защиты: Защита от перегрузки и короткого замыкания на 2 А
Логика дискретных входов: Потребитель или источник тока (положительный / источник тока) 61131-2
Логика дискретного выхода: Положительная логика (источник)
Максимальная нагрузка лампы накал: <12 В для выхода и быстрого выхода
Ток дискретного входа: 7 мА для вход
Объем памяти: 512 байт копирование программ
Срок резервного хранения данных: 3 года на 25 C (прекращением электроснабжения)
Потребление энергии [Вт]: 15,5 В на 24 В постоянный ток (с максимальным вводом/выводом)
Тип сигнала управления: Квадратура (x1, x2, x4) Импульс/направление на 100 кГц для быстрого входа (HSC режим), Однофазный на 100 кГц для быстрого входа (HSC режим), CW/CCW на 100 кГц для быстрого входа (HSC режим)
Ток дискретного выхода: 0,5 A<с/ 30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 2 мс
Максимальный ток на общий выход: 3,5 А на COM 0
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулировки: Регулируемый ПИД-регулятор до 14 одновременных циклов
Выходная частота: 100 кГц для быстрый выхол (режим PWM/PLS) на Q0...Q... булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально)
Настраиваемое время фильтрации: 0 мс для входа, 3 мс для входа, 12 мс для входа
Интегральное время: 1 с автоматический сброс
Тип напряжений вычисляемых входов: 4 быстрый вход (HSC режим) на 100 кГц 32 бита
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
Функция позиционирования: 0 кГц
