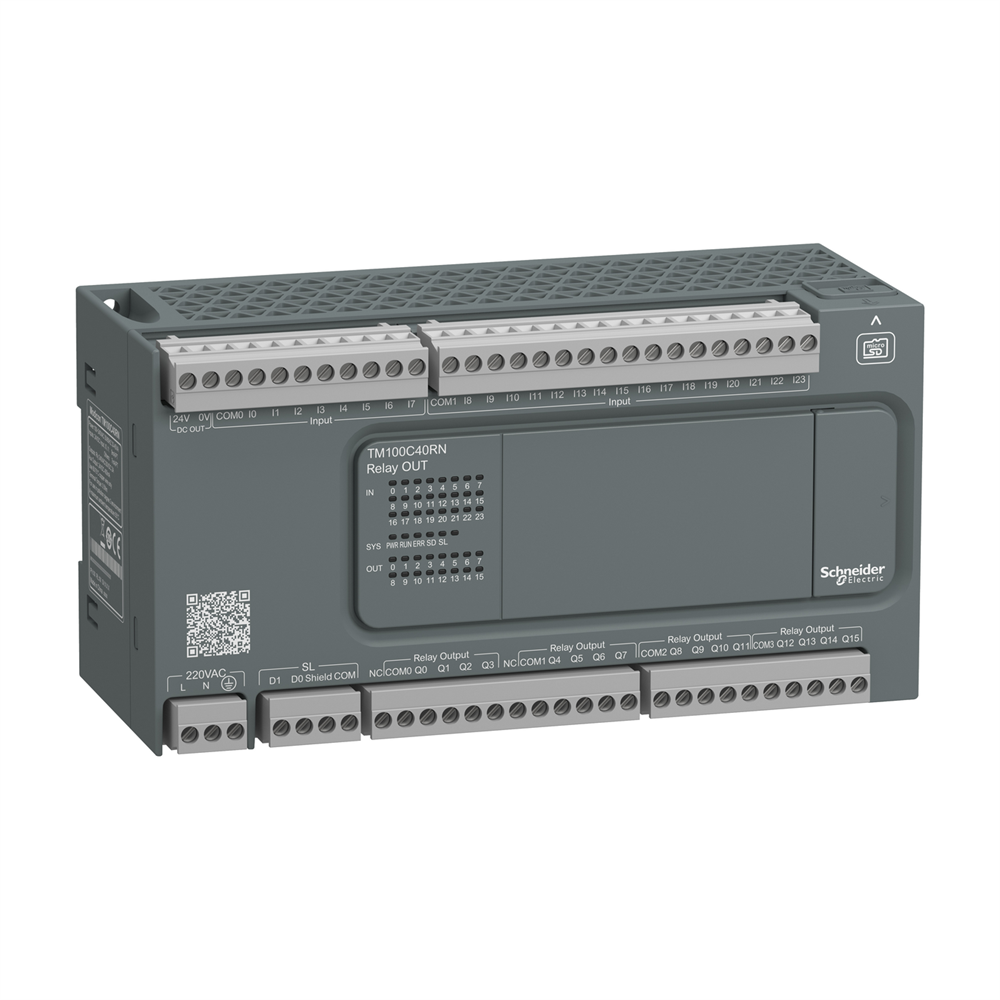

ПЛК M100 40 входов/выходов, 220В, 24 входов, 16 реле TM100C40RN

Этот продукт является частью линейки Easy Modicon M100 – предложения логических контроллеров для простых машин с количеством входов/выходов до 40. Этот логический контроллер имеет 4 скоростных входа, 2 высокоскоростных входа, 3 обычных входа и 7 нормально открытых релейных выходов. Это логический контроллер Easy Modicon с входным напряжением 24В постоянного тока, выходным напряжением 24В постоянного тока, 220В переменного тока и выходным током 2А. Легко обслуживать и обновлять с помощью карты памяти microSD. Интегрированные соединения: USB-порт с разъемом mini B USB 2.0, неизолированный последовательный канал 1 и интерфейс RS485, а также неизолированный последовательный канал 2 и интерфейс RS232/RS485. Это контроллер с внутренней флэш-памятью 512 КБ и картой памяти micro SD емкостью 32 ГБ. Это продукт со степенью защиты IP20. Его размеры: 110 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Весит 0,295 кг. Предназначен для автоматизации небольших обрабатывающих, производственных, сборочных или упаковочных машин. Этот продукт сертифицирован CE. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Поддерживает установку на DIN-рейку. Экономически эффективное и простое решение для последовательного управления простыми машинами с количеством входов/выходов до 40.

Технические характеристики

Серия продукта: Easy Modicon M100
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,409 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 13,9 : см
Длина 1 упаковки: 18,3 см
Вес 1 упаковки: 658,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором 61131-2, МЭК 61010-2-201
Сертификация изделия: CE
Высота: 90 мм
Ширина: 175 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12<0/> Высота 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 8,396 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 105,0 см<0/0 Длина 3 упаковки: 120,0 см
Вес 3 упаковки: 140,0 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция: Между входом и внутренней 6 внутренней логикой в ??560 В переменный ток, Между входными группами в 560 В переменный ток колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 4 клеммы(ы) для подключения последовательного канала1, Mini B USB 2.0 разъем для терминала программирования, съемный винтовая клеммная колодка, 3 клеммы(0) Частота сети: 50/60 Гц
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для доступа к SD-карте (SD) 1 светодиод (зеленый), для SL1 1 светодиод на канал (зеленый)
Механическая износостойкость: 20000000 циклов для релейный выход
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего износостойкость: 100000 циклов AC-12, 240 В, 480 В·А, резистивный, 100000 циклов DC-12, 24 В, 48 В, резистивный
Высота над уровнем моря: 0...2000 м
Электромагнитная теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2, Тест на устойчивость к электростатическому разряду - уровень теста: 6 кВ (контактный разряд) в соответствии с МЭК 61000-4-2,Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3, Эмиссии - уровень теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК: дБмкВ/м QP/60 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 55011, Излучение - уровень теста: 40 дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 40 dB 55011, Магнитное поле при частоте питания - уровень теста: 30 А/м (I/O) в соответствии с МЭК 61000-4-8, Тест на стойкость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (линии электропередач) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов – уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (I/O) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: 1 кВ (последовательная линия) в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2 теста: 2 кВ (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs (I/O) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: уровень теста: МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ класс А (силовые линии переменного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ 61000-4-5, Приведенные радиочастотные возмущения - уровень теста: 10 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6
Входное полное сопротивление: 3,3 кОм для постоянные входы, 3,3 кОм для высокоскоростного входа, 2. дальность кабеля между устройствами: Экранированный кабель <10 м для быстрый вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода, Неэкранированный кабель <50 м для постоянные входы< Скорость передачи: 1,2...115,2 кбит/с шины длиной 15 м для RS485, 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 50 А<0/ч 2 мес C
Количество дискретных входов/выходов: 40
Тип встроенного интерфейса:Порт USB с mini B USB 2.0 разъем, Неизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 с блок контактов разъем и RS232/RS485 интерфейс
[Us] номинальное напряжение питания: 0 питание: 85…264 В
Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network
Виброустойчивость: 3,5 мм на 5…8,4 Гц на 8,4 г на симметричный рельс, 3,5 мм на 5…8,4 Гц на монтаж панели, 3 gn на 8,4…150 Гц на монтаж панели
Количество дискретных входов: I2...I5: 4 быстрый вход, I0...I1: 2 высокоскоростной вход, I6...I23:у 24 В
Предельный уровень напряжения (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Время реакции: 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс вкл 5 мкс включения, I0...I1 клемма(ы) для высокоскоростной вход, 5 мкс выключения, I0...I1 клемма(ы) для высокоскоростной вход, 35 мкс включения, I6...I13 клемма(ы) для постоянные входы, 100 мкс выключения, I0... включения, Q0...Q15 клемма(ы) для релейный выход, 10 мс выключения, Q0...Q15 клемма(ы) для релейный выход, 55 мкс включения, I14...I23 клемма(ы) для постоянные входы, 125 мкс выключения, I14...I23 выходов: 16 реле
Тип дискретного выхода: Реле нормально разомкнуто
Напряжение дискретного выхода: 24 В постоянного тока, 220 В переменного тока
Пределы выходного напряжения: 30 В постоянный ток, 250 В переменный ток для 0 выход
Частота переключения: 0,1 Гц с максимальной нагрузкой, 5 Гц без максимальной нагрузки
Ток дискретного входа: 7 мА для постоянные входы, 7 мА для быстрый вход, 9 мА для высокоскоростной вход
Объем памяти: 1024 10000 инструкций для резервного копирования программ
Питание датчика: 24 В постоянное напряжение
Потребляемая мощность [ВА]: 35…45 В·А на 100...240 В переменный ток (с максимальным вводом/выводом)
Тип сигнала управления: Ква0, ква4 быстрый вход (HSC режим), Импульс/направление на 60 кГц для быстрый вход (HSC режим), Однофазный на 60 кГц для быстрый вход (HSC режим), CW/CCW на 60 кГц для быстрый вход(HSC режим)
Ток дискретного выхода: 2 11 мс, 30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Максимальный ток на общий выход: 4 А на COM 0, 4 А на COM 1,4 А на COM 2, 4 А на СОМ 3
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулировки: Регулируемый ПОД-регулятор до 14 одновременных циклов
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения (опционально)
Настраиваемое время фильтрации: 0 мс для вход, 3 мс для вход, 12 мс для вход
Тип напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 2 быстрый вход (HSC режим) на 60 кГц 2 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 60 мкс время отклика
