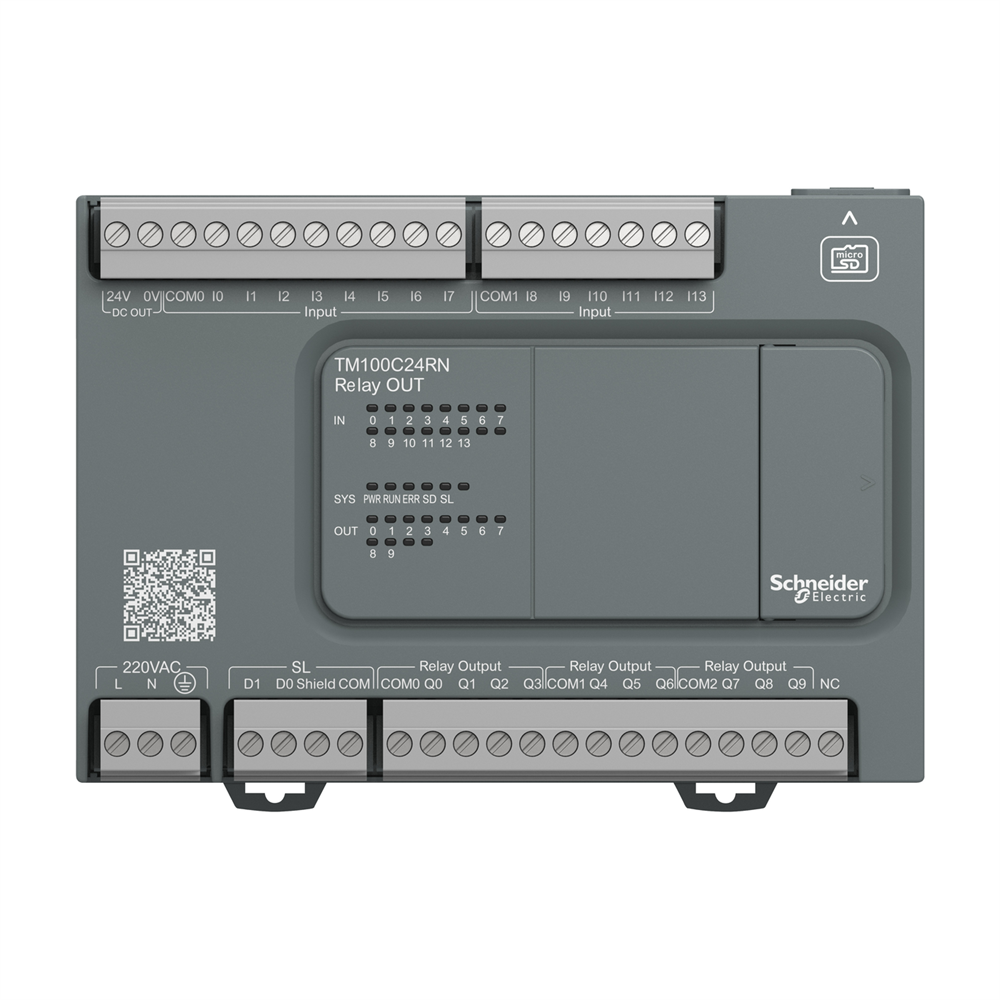

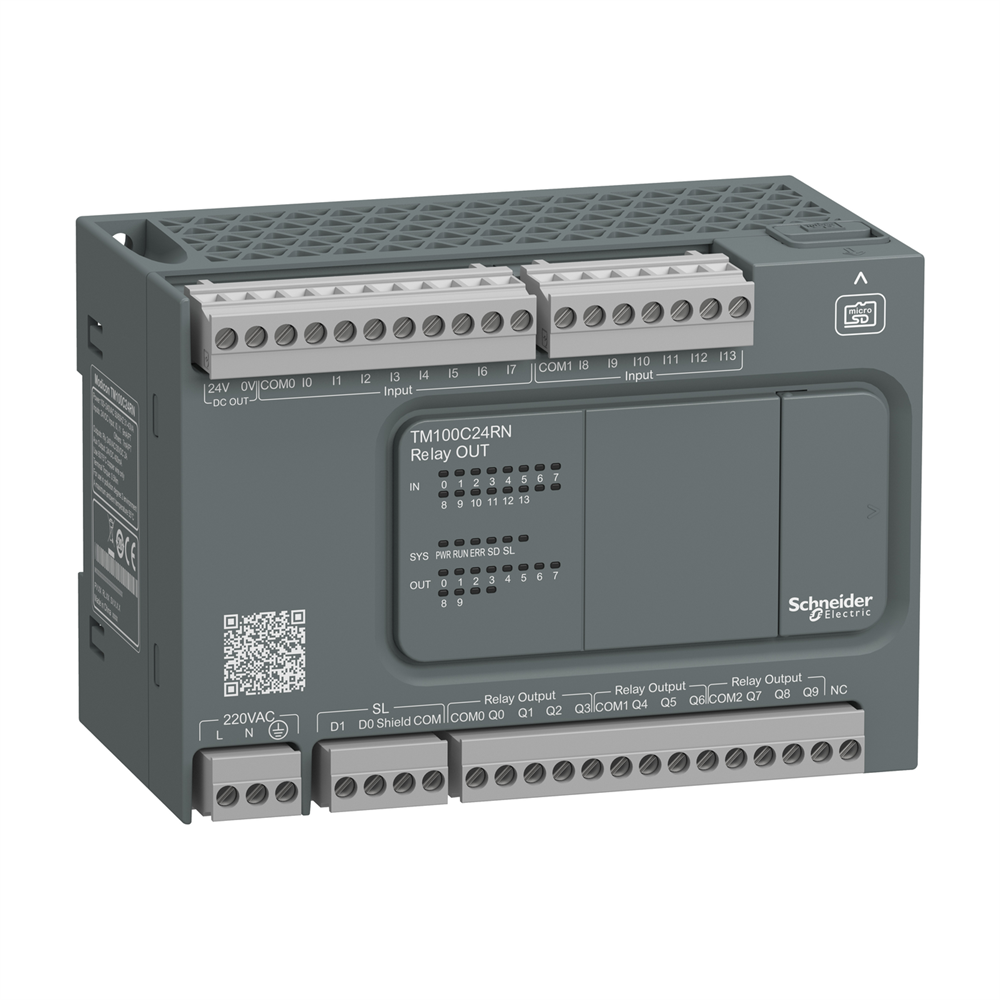

ПЛК M100 24 входов/выходов, 220В, 14 входов, 10 реле TM100C24RN

Этот продукт является частью линейки Easy Modicon M100 – предложения логических контроллеров для простых машин с количеством входов/выходов до 40. Этот логический контроллер имеет 4 скоростных входа, 2 высокоскоростных входа, 3 обычных входа и 7 нормально открытых релейных выходов. Это логический контроллер Easy Modicon с входным напряжением 24В постоянного тока, выходным напряжением 24В постоянного тока, 220В переменного тока и выходным током 2А. Легко обслуживать и обновлять с помощью карты памяти microSD. Интегрированные соединения: USB-порт с разъемом mini B USB 2.0, неизолированный последовательный канал 1 и интерфейс RS485, а также неизолированный последовательный канал 2 и интерфейс RS232/RS485. Это контроллер с внутренней флэш-памятью 512 КБ и картой памяти micro SD емкостью 32 ГБ. Это продукт со степенью защиты IP20. Его размеры: 110 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Весит 0,295 кг. Предназначен для автоматизации небольших обрабатывающих, производственных, сборочных или упаковочных машин. Этот продукт сертифицирован CE. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Поддерживает установку на DIN-рейку. Экономически эффективное и простое решение для последовательного управления простыми машинами с количеством входов/выходов до 40.

Технические характеристики

Серия продукта: Easy Modicon M100
Тип изделия или компонента: Логический контроллер
Масса нетто: 0,351 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,46 1 см
Длина 1 упаковки: 14,27 см
Вес 1 упаковки: 545,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 плата или панель с монтажным набором 61010-2-201, МЭК 61131-2
Сертификация изделия: CE
Высота: 90 мм
Ширина: 130 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 12<0/0 Высота 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 7,04 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 288
Высота 3 упаковки: 95,8 см
Длина 3 упаковки: 120,0 см
Вес 3 упаковки: 177,96 кг
Глубина: 70 мм
Степень загрязнения: <= 2
Степень защиты: IP20 с защитной крышкой
Изоляция 0 Между входным и внутренним 5 и внутренней логикой в ??560 В переменный ток, Между входными группами в 560 В переменный ток: клеммная колодка для входов, съемная винтовая клеммная колодка для выходов, съемная винтовая клеммная колодка, 4 клеммы(ы) для подключения последовательного канала1, Mini B USB 2.0 разъем для терминала программирования, съемный винтовая клеммная колодка, 0 клемма2 тока
Частота сети: 50/60 Гц
Местная сигнализация: для PWR 1 светодиод (зеленый), для RUN 1 светодиод (зеленый), для ошибка модуля (ERR) 1 светодиод (красный), для Доступ к SD-карте (SD) 1 светодиод (зеленый), ввода/вывода 1 светодиод на канал (зеленый)
Механическая износостойкость: 20000000 циклов для релейный выход
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)… C
Электрическая износостойкость: 100000 циклов AC-12, 240 В, 480 В·А, резистивный, 100000 циклов DC-12, 24 В, 48 В, резистивный
Высота над уровнем моря: 0...20 электростатического разряда - уровень теста: 8 кВ (выхлоп) в соответствии с МЭК 61000-4-2;Восприимчивость к электромагнитным полям - уровень теста: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3, Эмиссии - уровень теста: 79 дБмкВ/м QP/66 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК: дБмкВ/м QP/60 дБмкВ/м AV (силовые линии переменного тока) в соответствии с МЭК 55011, Излучение - уровень теста: 40 дБмкВ/м QP класс А (10 м) в соответствии с МЭК 55011, Излучение - уровень теста: 40 dB 55011, Магнитное поле при частоте питания - уровень теста: 30 А/м (I/O) в соответствии с МЭК 61000-4-8, Тест на устойчивость к эл. переходных процессов/импульсов - уровень теста: - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходов процессов/ МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (силовые линии постоянного тока) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ ( 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 2 кВ (релейного выхода) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ 0-6 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ (экранированный кабель) в соответствии с МЭК 61000-4-5, 1.2/50 µs тест на устойчивость к импульсному перенапряжению - уровень теста: 0,5 кВ класс А (силовые линии постоянного тока-5)0. µs тест на устойчивость к импульсному перенапряжению - уровень теста: 1 кВ класс А (силовые линии переменного тока) согласно МЭК 61000-4-5, 1.2/50 µs 10 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6
Входное полное сопротивление: 3,3 кОм для постоянные входы, 3,3 кОм для быстрый вход, 2.81 кОм для высокоскоростной вход
Максимальная дальность кабель вход, Экранированный кабель <10 м для высокоскоростной вход, Неэкранированный кабель <150 м для выхода, Неэкранированный кабель <50 м для постоянные входы
Скорость передачи: 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шин 5 мин. 1,2...115,2 кбит/с (115,2 кбит/с по умолчанию) для шины длиной 3 м для RS232, 12 Мбит/с для USB
Максимальный пусковой ток: 50 А
Количество дискретных входов/выходов: USB 0,0 USB'2, Тип встроенногоНеизолированный последовательный канал серийный номер 1 с блок контактов разъем и RS485 интерфейс, Неизолированный последовательный канал серийный 2 с блок контактов разъем и RS232/RS485 интерфейс
[Us] номинальное напряжение питания: 100...240 В переменный ток<5/6 Протокол порта обмена данными: Порт USB: USB протокол - SoMachine-Network, Неизолированный последовательный канал: Modbus протокол главный/ведомый - RTU/ASCII или SoMachine-Network Виброустойчивость: 3,5 мм на 5…8,4 Гц на симметричный рельс, 1 gn на 8,4… 5…8,4 Гц на монтаж панели, 3 gn на 8,4…150 Гц на монтаж панели
Количество дискретных входов: I2...I5: 4 быстрый вход, I0...I1: 2 высокоскоростной вход, I6...I13: 8 постоянные входы
Напряжение диск (состояние 1): >= 15 В для вход
Предельный уровень напряжения (состояние 0): <= 5 В для вход
Время реакции: 35 мкс включения, I2...I5 клемма(ы) для быстрый вход, 100 мкс выключения, I2...I5 клемма(ы) для вкл... клемма(ы) для высокоскоростной вход, 5 мкс выключения, I0...I1 клемма(ы) для высокоскоростной вход, 10 мс включения, Q0...Q9 клемма(ы) для релейный выход, 10 мс выключения, Q0...Q9 клемма(ы) для релейный выход, 35 постоянные входы, 100 мкс выключения, I6...I13 клемма(ы) для постоянные входы
Количество дискретных выходов: 10 реле
Тип дискретного выхода: Реле нормально разомкнуто
Напряжение дискретного выхода: 24 В постоянного тока, 2 30 В постоянный ток, 250 В переменный ток
Минимальная нагрузка: 10 мА на 5 В постоянный ток для релейный выход
Частота переключения: 0,1 Гц с максимальной нагрузкой, 5 Гц без максимальной нагрузки
Ток дискретного входа: 7 мА для 7 мА для высокоскоростной вход
Объем памяти: 1024 кБ внутренний флэш-память памяти из 10000 инструкций для резервного копирования программ
Питание датчика: 24 В постоянное напряжение Потребляемая мощность [А]... максимальным вводом/выводом)
Тип сигнала управления: Квадратура (x1, x2, x4) на 60 кГц для быстрый вход (HSC режим), Импульс/направление на 60 кГц для быстрый вход (HSC режим), Однофазный на 60 кГц для быстрый в быстрый вход (HSC режим)
Ток дискретного выхода: 2 A
Ударопрочность: 15 gn для 11 мс, 30 gn для 6 мс
Высота хранения: 0…3000 м
Устойчивость к коротким перерывам потребления: 4 м/с 0, 4 А на COM 1, 4 А на COM 2
Рабочая температура воздуха: 0…55 C (горизонтальная установка)
Контур регулировки:Регулируемый ПИД-регулятор до 14 одновременных циклов
Время выполнения одной инструкции: 0.2 мкс булевой операции
Оборудование для хранения данных: 32 ГБ карта памяти micro SD (опционально)
Настраиваемое время фильтрации: 0 мс для вход, 3 мс для входа, 3 мс напряжения дискретного входа: Постоянное напряжение
Количество вычисляемых входов: 2 быстрый вход (HSC режим) на 60 кГц 32 бита
Время выполнения для 1 Кинструкции: 0,3 мс для ситуационная и периодическая задача
Точное время выполнения задания события: 6
