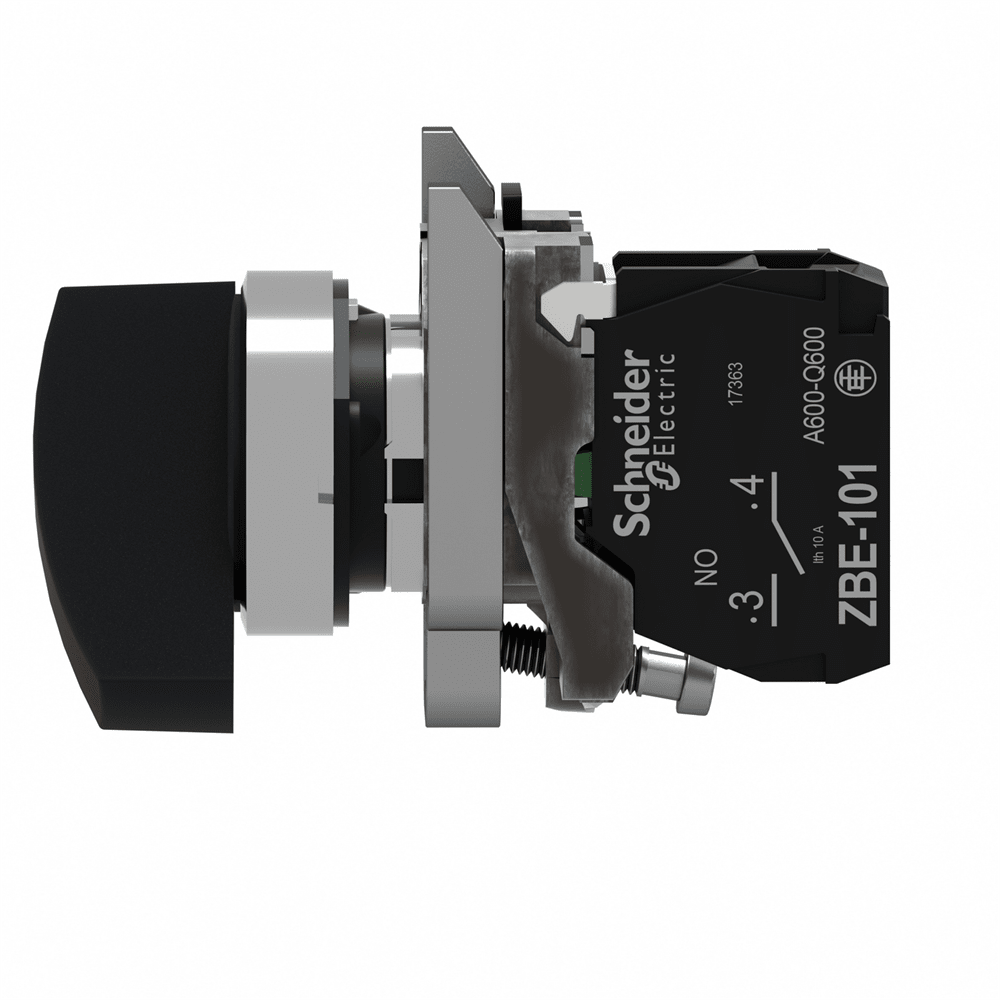

Переключатель XB4BJ21

Технические характеристики

Серия изделия: Harmony XB4
Тип изделия или компонента: Селекторный переключатель
Масса нетто: 0,096 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5,200 см<0/4 см
Длина 1 упаковки: 9,000 см
Вес 1 упаковки: 95,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1< 6 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-1- Q600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5,1,0 IEC 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-5, CSA C22.2 № 14, IEC 60 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Сертификация изделия: GL, UL, CSA, BV, DNV, LROS (Lloyds реестр судоходства)
Защитная обработка: TH3 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 100
Высота 2 упаковки: 30,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см2<0/0 упаковки: P06
Количество единиц в 3 упаковке: 800
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки:8 мм
Категория перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура окружающей среды: -40… 70 C
Момент затяжки: 0,8… 1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP69, IP69K, IP67 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: XB4
Механическая износостойкость: 1000000 циклов для: 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, AC-15 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В,производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C
Форма головки винта: Крестовой совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционной № 1 отвертка, Щелевой совместимый с плоский O 4 5.5 мм отвертка
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и ток в открытом вык: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (продолжительность = 11 мс) для полусин 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный длинная ручка
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма
Тип исполнительного механизма металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14) Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде>4 крутящего момента: 0,14 Н.м НЕ изменяет электрическое состояние
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Сопротивление к моющему аппарату высокого давления: 7000000 па на 55 C, расстояние: 0.1 m

Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° -2 Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде - 4 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м НЕ изменяет электрическое состояние
Материал фиксирующего кольца: Zamak
Тип головки: Стандарт0<0/ 55 C, расстояние: 0.1 m

Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° -2 Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде - 4 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м НЕ изменяет электрическое состояние
Материал фиксирующего кольца: Zamak
Тип головки: Стандарт0<0/ 55 C, расстояние: 0.1 m
