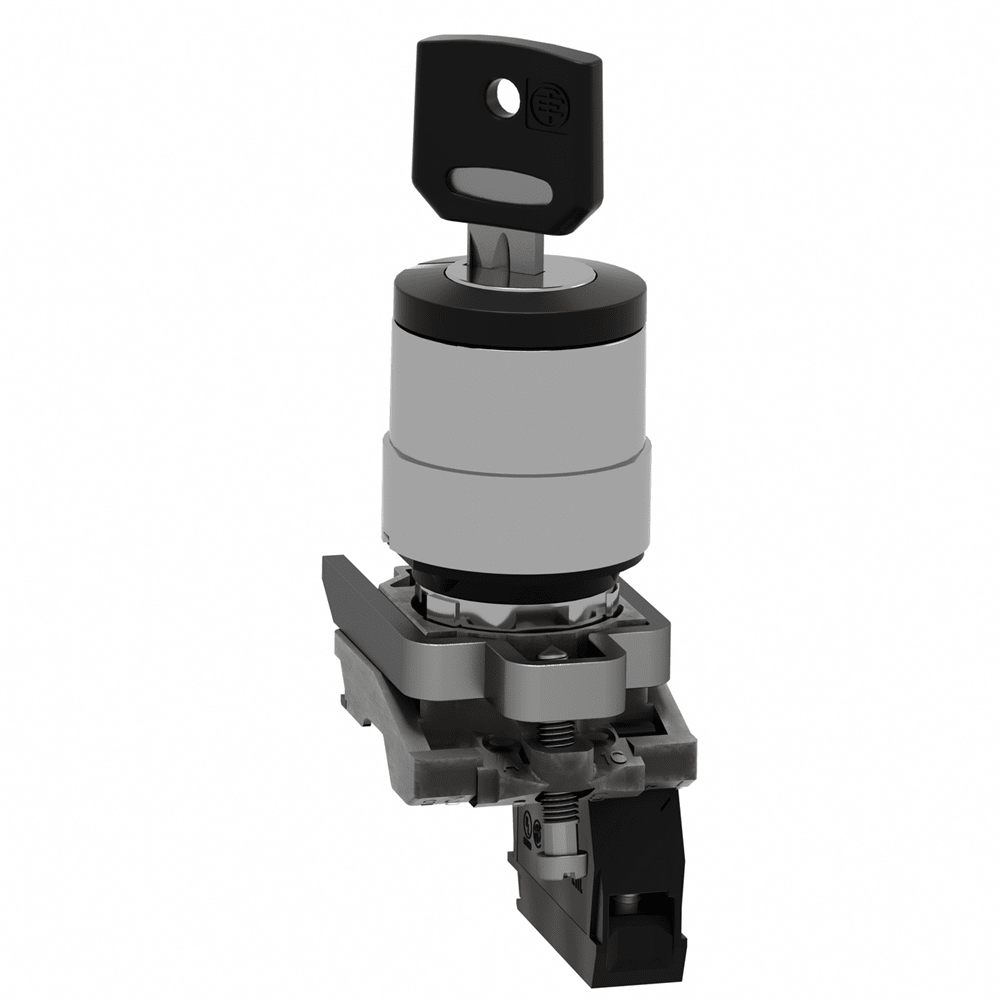

Переключатель XB4BG61

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Селекторный переключатель
Масса нетто: 0,117 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 см
Длина 1 упаковки: 9,2 см
Вес 1 упаковки: 149 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальная 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 А в 0,1 А в 0 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0,5 А 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: JIS C8201-5-1, IEC 60947-1, CSA C22,2- № 6 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Сертификация изделия: LROS (Lloyds реестр судоходства), CSA, UL, DNV, BV, GL
Защитная обработка: TH<3/4 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 50
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 7,815 кг
перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура окружающей среды: -40…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP6 ударозащиты: IK04 с крышкой замковой щели ZBGP в соответствии с МЭК 50102
Описание изделия: Полный комплект
Название устройства: XB4
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для сож:-40… 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 согласно EN 60947-5-1 Приложение C, 1000000 циклов, AC-15, 3 А на 120 В, производительность < 0,5 60947-5-1 Приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, DC-13 0 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C
Тип замка: Ключ 455
Защита от короткого замыкания: 10 А плавка вставка Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Удар полусинусоидальное ускорение в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: клавишный выключатель
4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: Справа налево возврат пружины
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый положения 2 90°
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Позиция извлечения ключа: Слева
Электрическая надежность: 0 в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м НЕ изменяет электрическое состояние
Материал Стандартное
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов/


Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m

Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов/


Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
