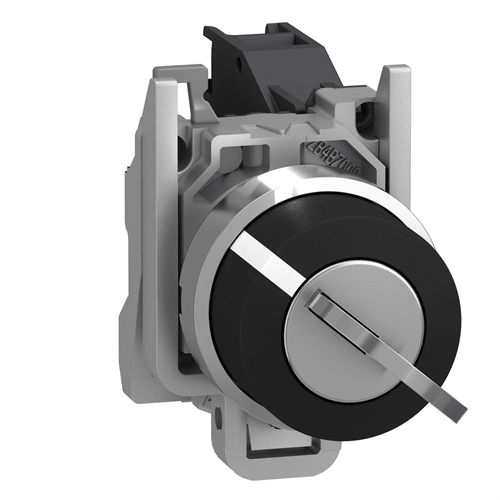

Переключатель XB4BG41

Технические характеристики

Серия продукта: Harmony XB4
Тип изделия или компонента: Селекторный переключатель
Масса нетто: 0,117 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,5 см
Длина 1 упаковки: 9,0 см
Вес 1 упаковки: 148,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 А в 0,1 А в 0 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0,5 А 60947-5-1
Клеммы подключения: Винтовой зажим = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: IEC 60947-5-1, IEC 60947-5-5, IEC 60. IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Сертификация изделия: CSA, GL, BV, UL, DNV, LROS (Lloyds реестр судоходства)
Защитная обработка: TH
Высота: мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 9,0 см
Ширина 2 упаковки: 3,3 см
Длина 2 упаковки: 26,5 см
Вес 2 упаковки: 744,0 единиц в 3 упаковке: 50
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 7,776 кг
Глубина: 86 мм 60536
Рабочая температура окружающей среды: -40… 70 C
Момент затяжки: 0,8… 1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP66 в соответствии с МЭК 60529, IP69, IP69K, IP67
Степень ударозащиты: IK04 с крышкой замковой щели ZBGP в соответствии с МЭК 50102
Механическая износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, AC-15 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C, 1000000 циклов, AC-15, 4 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение, 0,2 А на 110 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C,1000000 циклов, DC-13, 0,5 А на 24 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с EN 60947-5-1 Приложение C
Форма головки винта: Крестовой совместимый с Philips № 1 отвертка, Крестовой совместимый совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Тип замка: Ключ 455
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1 Тип контакта и соединения: 1 нормально открытый
[Ith] условный тепловой ток в открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударостойкость: 30 gn (продолжительность = 18 мс) для полусинус 60068-2-27, 50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный клавишный выключатель
Степень защиты NEMA: NEMA: NEMA: NEMA: NEMA: NEMA: NEMA Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° -2 Нет
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Позиция извлечения ключа: В любом положении
Электрическая надежность: ? < 10exp(-1) 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м. высокого давления: 7000000 па на 55 C, расстояние: 0.1 m

50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный клавишный выключатель
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°< клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Позиция извлечения ключа: В любом положении
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м. высокого давления: 7000000 па на 55 C, расстояние: 0.1 m

50 gn (продолжительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный клавишный выключатель
Степень защиты NEMA: NEMA 13, NEMA 4X
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°< клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Позиция извлечения ключа: В любом положении
Электрическая надежность: ? < 10exp(-6) на 5 В и 1 мА 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м. высокого давления: 7000000 па на 55 C, расстояние: 0.1 m
