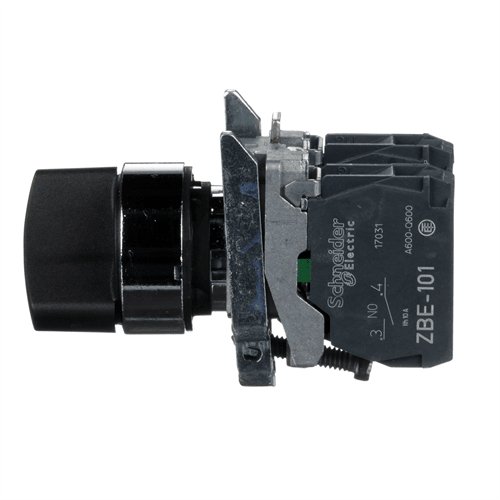

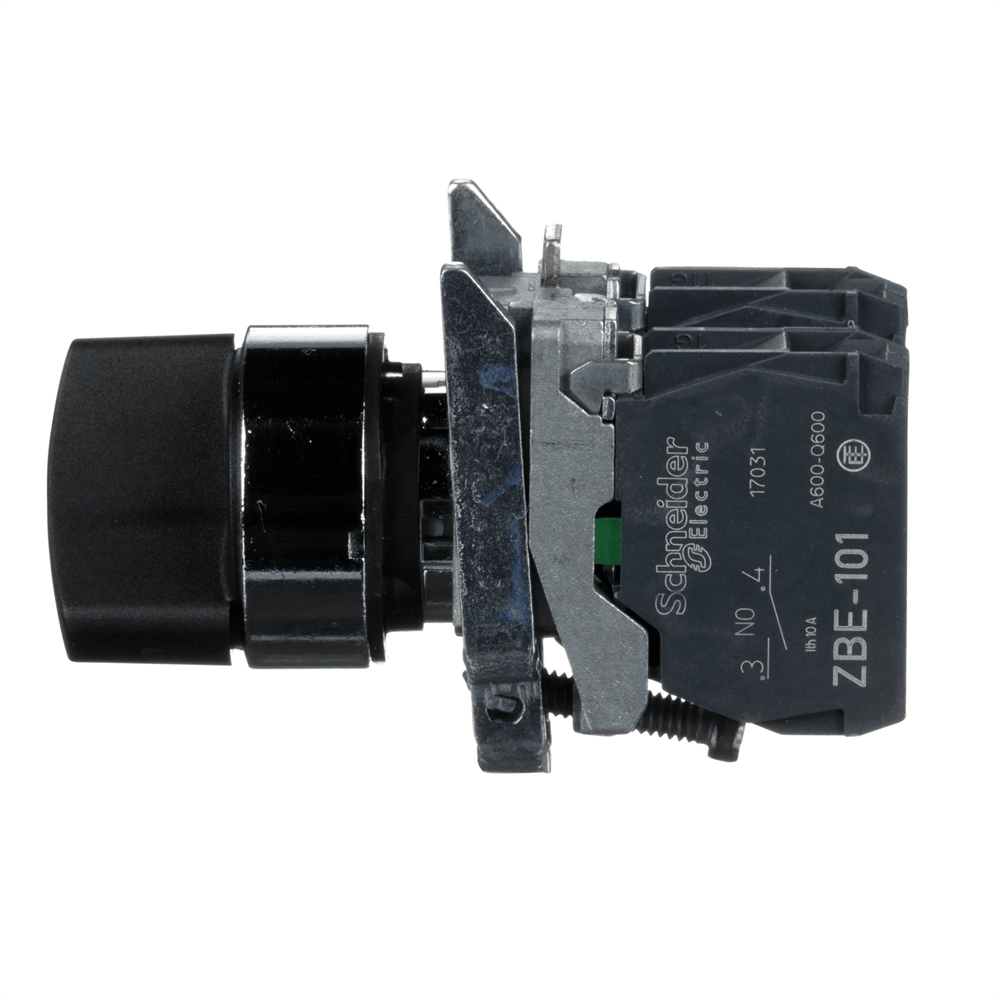

Переключатель XB4BD25

Технические характеристики

Серія продукту: Harmony XB4
Тип виробу або компоненту: Селекторний перемикач
Маса нетто: 0,105 кг
Тип 1 упаковки: PCE
Кількість одиниць у 1 упаковці: 1
Висота 1 упаковки: 3,200 см
Ширина 1 упаковки: 5,200 см
Довжина 1 упаковки: 8,200 см
Вага 1 упаковки: 103,000 г
Гарантія: 18 місяців
[Ui] номінальна напруга ізоляції: 600 В (ступінь забруднення 3) відповідно до IEC 60947-1
[Uimp] номінальна імпульсна витримувана напру: 6 кВ відповідно до IEC 60947-1
[Ie] номінальний робочий струм: 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1, 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1, 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1, 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1
Клеми підключення: Гвинтовий затискач, = 1 x 0.22 мм кв без кабельного наконечника відповідно до IEC 60947-1
Стандарти: IEC 60947-5-5, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, CSA C22.2 № 14, IEC 60947-5-1, JIS C8201-1
Сертифікація виробу: DNV, LROS (Lloyds реєстр судноплавства), CSA, GL, UL, BV
Захисна обробка: TH
Висота: 47 мм
Ширина: 30 мм
Тип 2 упаковки: BB1
Кількість одиниць у 2 упаковці: 5
Висота 2 упаковки: 8,800 см
Ширина 2 упаковки: 3,400 см
Довжина 2 упаковки: 26,500 см
Вага 2 упаковки: 518,000 г
Тип 3 упаковки: S03
Кількість одиниць у 3 упаковці: 100
Висота 3 упаковки: 30,000 см
Ширина 3 упаковки: 30,000 см
Довжина 3 упаковки: 40,000 см
Вага 3 упаковки: 10,910 кг
Глибина: 68 мм
Категорія перенапруги: Клас I відповідно до IEC 60536
Робоча температура навколишнього середови: -40…70 C
Момент затягування: 0,8…1,2 Н.м відповідно до IEC 60947-1
Ступінь захисту: IP69, IP69K, IP67 відповідно до МЕК 60529
Опис виробу: Повний комплект
Назва пристрою: XB4
Механічна зносостійкість: 1000000 циклів
Температура навколишнього повітря для збер: -40…70 C
Електрична зносостійкість: 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до EN 60947-5-1 Додаток C, 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до EN 60947-5-1 Додаток C, 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до EN 60947-5-1 Додаток C, 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до EN 60947-5-1 Додаток C, 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до EN 60947-5-1 Додаток C
Форма головки гвинта: Хрестовий сумісний з Philips № 1 викрутка, Хрестовий сумісний з позиційний № 1 викрутка, Щілинний сумісний з плоский O 4 мм викрутка, Щілинний сумісний з плоский O 5.5 мм викрутка
Захист від короткого замикання: 10 А плавка вставка тип gG відповідно до IEC 60947-5-1
Вібростійкість: 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6
Тип контакту та з'єднання: 1 нормально відкритий + 1 нормально закритий
[Ith] умовний тепловий струм у відкритому вик: 10 А відповідно до IEC 60947-5-1
Ударостійкість: 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27, 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27
Робота контакту: Повільне розмикання
Профіль пристрою керування: Чорний стандартна ручка
Ступінь захисту NEMA: NEMA 13, NEMA 4X
Матеріал контакту: Срібний сплав (Ag/Ni)
Тип виконавчого механізму: залишатися на місці
Матеріал обрамлення: Хромований метал
Монтажний діаметр: 22,5 мм
Форма головки сигнального блоку: Круглий
Позиції виконавчого механізму: 2 положення 90° - 2 положення 90°
Примусове розмикання: З відповідно до МЕК 60947-5-1 додаток K
Опис клем ISO n°1: (13-14)NO, (21-22)NC
Продаж неподільною кількістю: 1
Використання контатів: Стандартні контакти
Електрична надійність: ? < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до IEC 60947-5-4, ? < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до IEC 60947-5-4
Значення крутного моменту: 0,14 Н.м НЕ змінює електричний стан
Матеріал фіксуючого кільця: Zamak
Тип головки: Стандартний
Опір до миючого апарату високого тиску: 7000000 па на 55 C, відстань : 0.1 m
