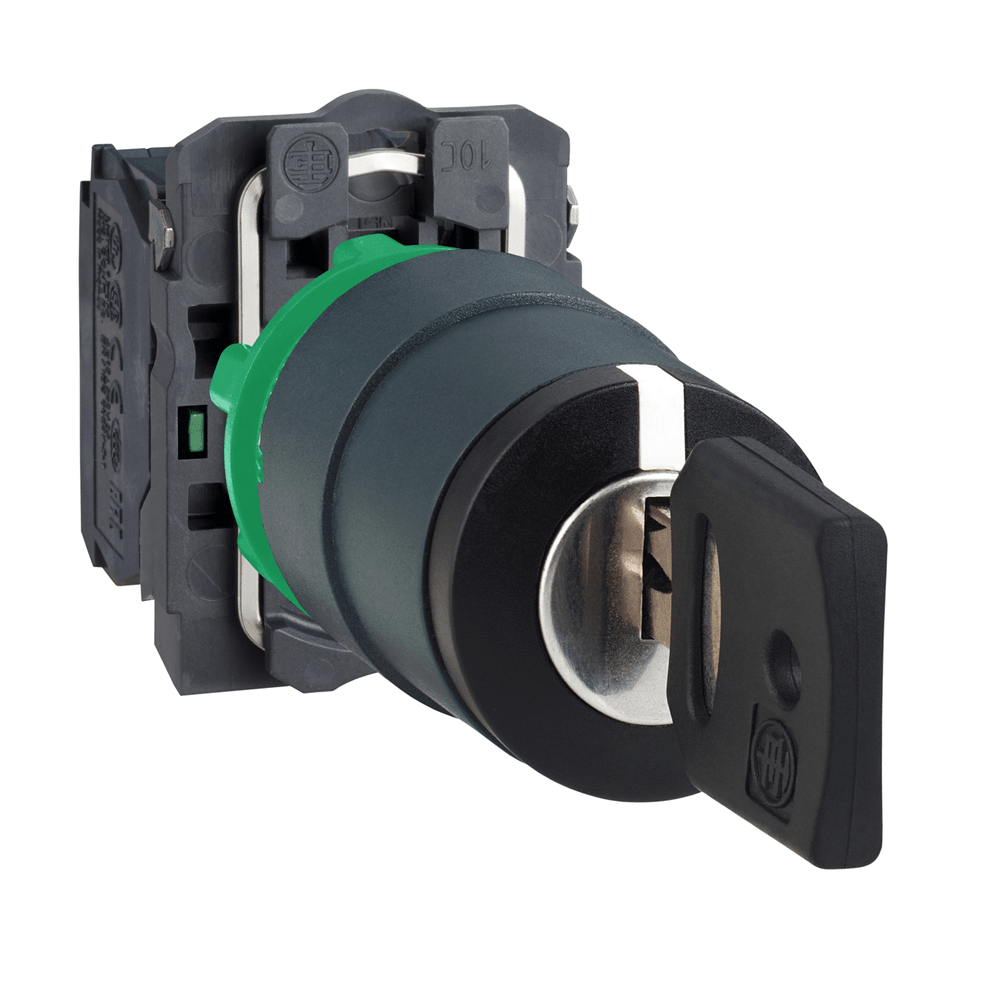

Переключатель с ключом XB5AG03
- Описание
- Характеристики
- Видео {{product.videosCount > 0 ? '(' + product.videosCount +')' : ''}}
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Технические характеристики
Серия продукта: Harmony XB5
Тип изделия или компонента: Селекторный переключатель
Масса нетто: 0,831 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,5 см
Длина 1 упаковки: 9,2 см
Вес 1 упаковки: 90 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальная импульс 60947-1
[Ie] номинальный рабочий ток: 3 А в 240 В, AC-15, A600 в соответствии с IEC 60947-5-1, 6 А в 120 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,1 А в 0,1 А в 0 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 0,55 А в 125 В, DC-13, Q600 в соответствии с IEC 60947-5-1, 1,2 А в 0,5 А 60947-5-1
Клеммы подключения: Винтовой зажим, = 1 x 0.22 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: JIS C8201-5-1, UL 508, IEC 60942-1, CSA 60947-5-1, IEC 60947-5-4, JIS C8201-1
Сертификация изделия: CSA, DNV, LROS (Lloyds реестр судоходства), BV, GL, UL
Защитная обработка: TH
Высота: 42 мм упаковки: BB1
Количество единиц в 2 упаковке: 5
Высота 2 упаковки: 8,6 см
Ширина 2 упаковки: 26 см
Длина 2 упаковки: 3,3 см
Вес 2 упаковки: 454 г
Тип 3 упаковки: 100
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 9,564 кг
Глубина: 96 мм
Рабочая температура окружающей среды... 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP69, IP69K, IP66 в соответствии с МЭК 60529, IP67
Степень ударозащиты: IK04 conforming to МЭК 50102
Описание изделия: износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 2 А на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0 C, 1000000 циклов, AC-15, 3 А на 120 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 4 А на 24 В, коэффициент производительности 60947-5-1 приложение C, 1000000 циклов, DC-13, 0,2 А на 110 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, 4- 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с Philips № 1 отвертка, Крестовый совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 455
Защита от короткого замыкания: 10 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединение: 1 открытом исп: 10 А в соответствии с IEC 60947-5-1
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусы 60068-2-27
Класс защиты от поражения электрическим струем: Класс II в соответствии с IEC 60536
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный клавишный выключатель
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал Тип исполнительного механизма: оставаться на месте
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Принудительное размыкание ISO (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Позиция извлечения ключа: В любом положении
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 EC 4 0-4 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Значение крутящего момента: 0,14 Н.м НЕ изменяет электрическое состояние
Тип головки: Стандартное
Сопротивление к моющему аппарату высокого давления: 7000 m
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22, Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Тип головки: Стандартный
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 mЧерный клавишный выключатель
Степень защиты NEMA: NEMA 13, NEMA 4X
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Темно-серый пластик
Монтажный диаметр: 22, Круглый
Позиции исполнительного механизма: 3 положения +/- 45°
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 5 В, 1 мА в чистой среде в соответствии с IEC 60947-5-4, ? < 10exp(-8) на 17 В, 5 мА в чистой среде в соответствии с IEC 60947-5-4
Тип головки: Стандартный
Сопротивление моющему аппарату высокого давления: 7000000 па на 55 C, расстояние : 0.1 m
-
ПроизводительSchneider Electric
-
Тип изделияПереключатель 1-0-2
-
Форма кнопкиКруглая
-
Форма головкиС ключом
-
Номинальный ток (А)10 А
-
Конфигурация контактов2 НО
-
ТипС фиксацией
-
Диаметр22 мм
-
МатериалПластик
-
ЦветЧерный
-
Степень пылевлагозащиты IPIP67
-
СерияHarmony XB5 (Schneider Electric)
-
Страна регистрации брендаФранция
-
Страна происхождения продуктаФранция
