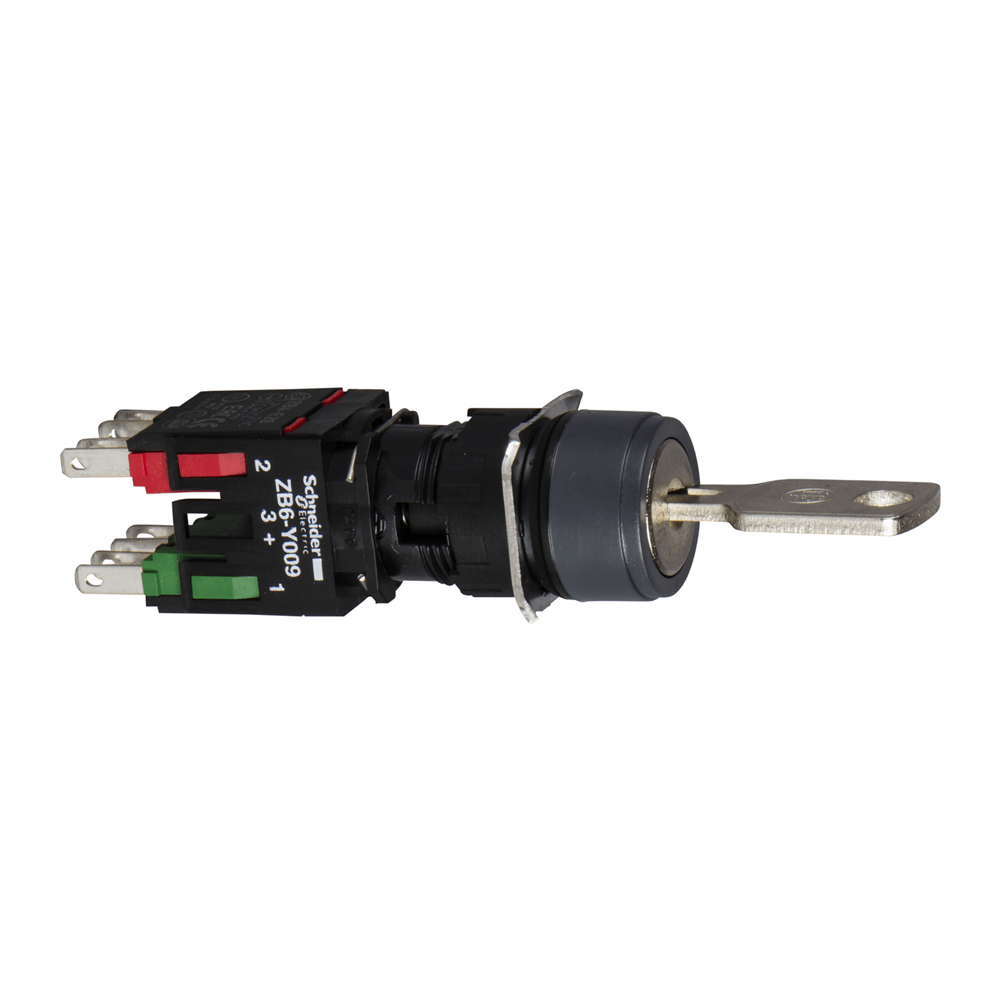

Переключатель с ключом круглый 2П XB6AGC5B

Технические характеристики

Серия продукта: Harmony XB6
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,036 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,0 см<< Длина 1 упаковки: 10,0 см
Вес 1 упаковки: 33,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с IEC 60947-1
60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с IEC 60947-5-1, 1,5 А в 240 В, AC-15, B300 в соответствии с IEC 60947-5-1, 0,1 IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с IEC 60947-5-1
Клеммы подключения: Соединители Faston, размер соединения: 2.8 x 0.5 мм
Стандарты: IEC 60 C8201-5-1, CSA C22.2 № 14, IEC 60947-1, JIS C 852, IEC 60947-5-1, JIS C8201-1
Сертификация изделия: UL, CSA, GOST, CCC
Рабочее положение: Любая/> 2 упаковки: S01
Количество единиц в 2 упаковке: 60
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 2,152 кг -25…70 C
Степень защиты: IP65 в соответствии с МЭК 60529
Название устройства: XB6
Механическая износостойкость: 200000 циклов
Температура окружающего воздуха для собер: -40…70 C<0/0 Электрическая износостойкость0 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, DC-13 на 230 В, производительность < 3600 цикл/ч 200
Защита от короткого замыкания: 6 А плавкая вставка тип gG
Виброустойчивость: +/- 3 мм (f= 2…500 Гц) в соответствии с МЭК 60068-2-6, 5 gn (f= 2…500 Гц) в соответствии с МЭК> 600 открытый + 1 нормально закрытый Ударостойкость: 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 62068-2 к IEC 61140
Работа контакта: Медленное размыкание
Профиль устройства управления: клавишный выключатель
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Пластик
Монтажный диаметр Круглый
Позиции исполнительного механизма:2 положения 70°
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Габаритная ширина CAD: 18 мм
Габаритная высота CAD: 18 мм
Габаритная глубина CAD: 80 мм<1/3 Описание (21-22)NC
Продажа неделимым количеством: 1
Позиция извлечения ключа: В любом положении
Электрическая надежность: ? = 10exp(-8) на 5 В и 1 мА с уровнем достоверности 90 в соответствии с IEC 60947-5-
