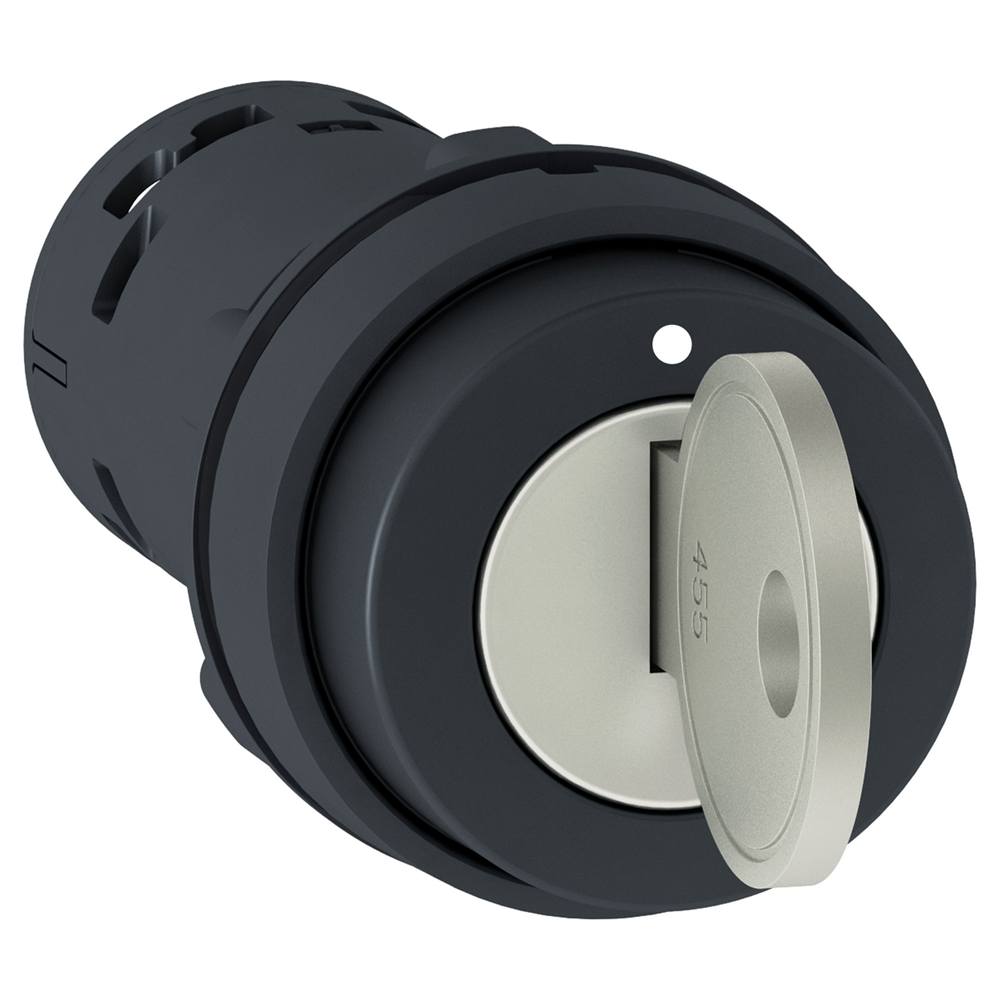

Переключатель с ключом -2 позиции - Н/О XB7NG21

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Селекторный переключатель
Масса нетто: 0,05 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,3 см
1 упаковки: 3,3 см
Вес 1 упаковки: 0,05 кг
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 250 В (6) [Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,1 А в 250 В, DC-13, R300 в соответствии с IEC 60947-5-1, 0,22 А в 113 В, 60947-5-1, 0,3 А в 240 В, AC-14, D300 в соответствии с IEC 60947-5-1, 0,6 А в 120 В, AC-14, D300 в соответствии с IEC 60947-5-1
Клеммы подключения: Винт. наконечником согласно IEC 60947-1, Винтовой зажим, 1 x 0.34...2 x 2.5 мм кв без кабельного наконечника в соответствии с IEC 60947-1
C22.2 № 14, JIS C8201-1
Защитная обработка: TH
Рабочая температура окружающей среды: -25…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень5: IP2 IP65 в соответствии с МЭК 60529 (передняя панель)
Название устройства: XB7
Механическая износостойкость: 300000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000003 циклов производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 0,03 А на 230 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 соответственно 1000000 циклов, AC-15, 0,09 А на 240 В, производительность < 108000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовая совместимая с JIS №1 отвертка, Крестовая совместимая с JIS №1 совместимый с позиционный № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Тип замка: Ключ 455
Защита от короткого замыкания: 4 А плавка вставка тип gG< I/4 Виброустойчивость: 5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с IEC 60947 = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим токомКласс II в соответствии с IEC 61140
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (опорная панель) металл - толщина: 1…6 мм, >= 30 x 40 мм (опорная панель) пластик - толщина: 2…6 мм< UL 50 E, NEMA 3 в соответствии с UL 50 E
Тип исполнительного механизма: оставаться на месте
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Примус CAD: 29 мм
Габаритная высота CAD: 29 мм
Габаритная глубина CAD: 83 мм
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 10
Позиция извлечения ключа: Слева
