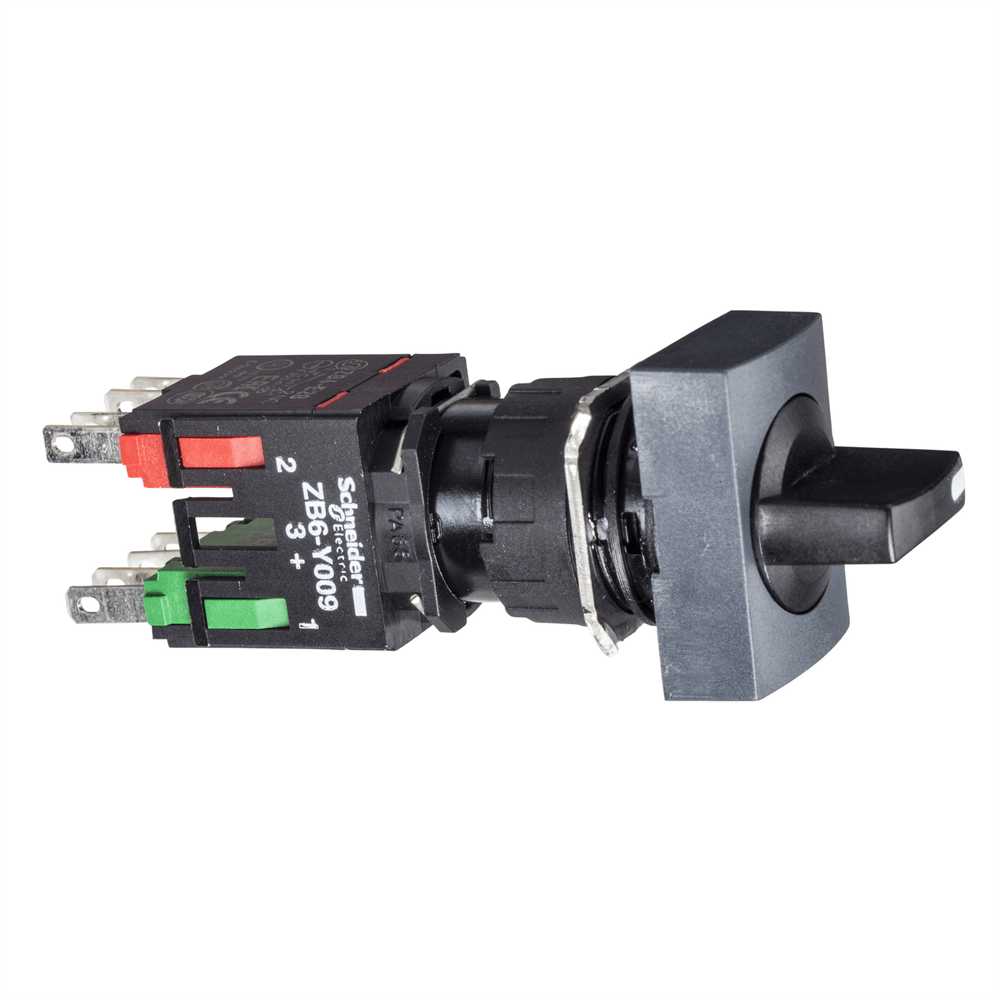

Переключатель прямоугольный 2-х позиционный XB6DD225B

Технические характеристики

Серия продукта: Harmony XB6
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,024 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,40 0 см
Длина 1 упаковки: 13,400 см
Вес 1 упаковки: 17,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В (степень загрязнения 3) в соответствии с IEC 60947-1 напр.: 4 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 3 А в 120 В, AC-15, B300 в соответствии с IEC 60947-5-1, 1,5 А в 240 В, AC-15, B300 в соответствии с IEC 5,1 DC-13, R300 в соответствии с IEC 60947-5-1, 0,22 А в 125 В, DC-13, R300 в соответствии с IEC 60947-5-1 Клеммы подключения: Соединители Faston, размер соединения: 2.8 x 0,5 мм. 508, IEC 60947-5-5, CSA C22.2 № 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Сертификация изделия: UL, CCC, GOST, CSA<> Защитная обработка: TC
Высота: 18 мм
Ширина: 24 мм
Тип 2 упаковки: S01
Количество единиц в 2 упаковке: 60
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 15,0 40,000 см
Вес 2 упаковки: 1,196 кг
Глубина: 68 мм
Рабочая температура окружающей среды: -25…70 C
Степень защиты: IP65 в соответствии с МЭК 60529<0/> Название устройства: XB6<0/0 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15 на 230 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-0-000 230 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Защита от короткого замыкания: 6 А плавкая вставка тип gG
Виброустойчивость: +/- 3 мм (f= 2…500 Г2 (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 2 нормально открытых
Ударопрочность: 30 gn (длительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-21,50 ускорение в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим стру: Класс II в соответствии с IEC 61140
Работа контакта: Медленное размыкание
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 13 в соответствии с UL 4 согласно UL 50, NEMA 13 в соответствии с CSA C22.2 № 94, NEMA 4 в соответствии с CSA C22.2 № 94, NEMA 4X в соответствии с CSA C22.2 № 94
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: оставаться на месте
Материал обрамления: Пластик
Монтажный диаметр: 16 мм
Форма головки сигнального блока: Прямоугольный
Позиции исполнительного положения 3 60°
Принудительное размыкание: С в соответствии с МЭК 60947-5-1 приложение K
Описание клемм ISO n°1: (21-22)NC, (13-14)NO
Продажа неделимым количеством: 1
Электрическая надежность: ? = 1 0 = 10 подлинности 90 в соответствии с IEC 60947-5-4
