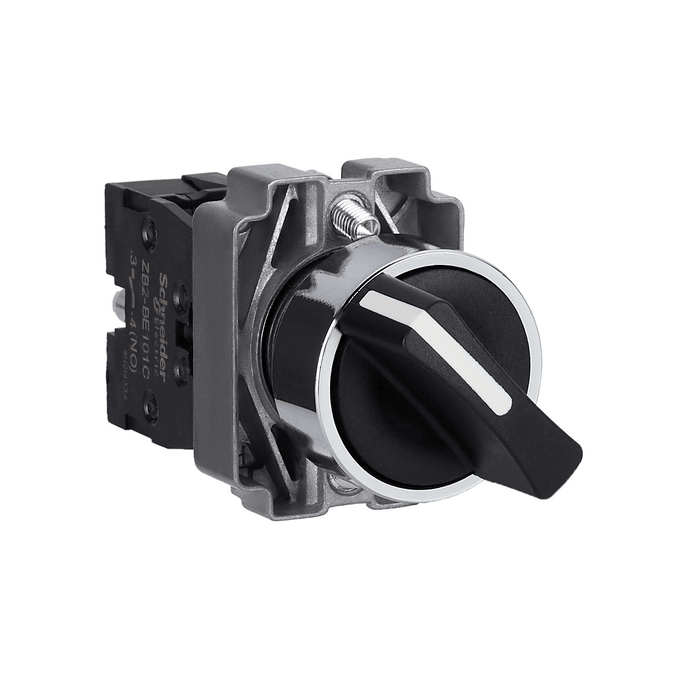

Переключатель Easy Harmony XB2, металл, черный, 22 мм, 2 положения, с фиксацией, 1NO XB2BD21C

Этот модульный черный переключатель Easy Harmony XB2 имеет 2 позиции, работает с помощью механизма непрерывного действия. Корпус/фиксирующий хомут предварительно смонтирован с контактным блоком NO. стандартные вырезы панели диаметром 22 мм и подключаемые к схемам управления с помощью классических винтовых соединений. 70°C обеспечивает универсальность в использовании продукта. Благодаря степени защиты IP65 он устойчив к вибрации, мойке под высоким давлением и пыли, что делает его идеальным для работы в строгих условиях.

Технические характеристики

Серия изделия: Easy Harmony XB2
Тип изделия или компонента: Селекторный переключатель в сборе
Масса нетто: 0,085 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 5, 5 см
Длина 1 упаковки: 7 см
Вес 1 упаковки: 93 г
Совместимость продуктов: ZB2..C
Минимальное искажение ширины импульса: IP65
Способ крепления: Крепежный винт под головкой рекомендуемый крутящий момент: , крутящий момент: 1,0 Н.м
[Ui] номинальное напряжение изоляции: 600 В (степень загрязнения 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-1<4/0 В, AC-15, A600 в соответствии с IEC 60947-5-1, 0,27 А в 250 В, DC-13, Q600 в соответствии с IEC 60947-5-1 Клеммы подключения: Винтовой зажим, = 1 x 0.5 мм кв с, без кабельного. мм
Стандарты: IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, GB/T 14048.1, GB/T 14048.5
Сертификация изделия: CCC, CE
Рабочее положение: Любая TC/TH
Высота: 30 мм
Ширина: 40 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 50
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 3,105 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 600
Высота 3 упаковки: 90 см
Ширина 3 упаковки: 60 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 0 мм
Категория перенапряжения: Класс I в соответствии с IEC 60536
Рабочая температура окружающей среды: -25…70 C
Момент затяжки: 0,8…1,0 Н.м
Степень ударозащиты: IK06
Описание изделия: Полный комплект
износостойкость: 1000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, AC-15, 3 А на 240 В, производительность < 3600 цикл/ч, коэффициент нагрузки: 0 C, 1000000 циклов, DC-13, 0,27 А на 250 В, производительность < 3600 цикл/час, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовая совместимая с Philips № 1 отвертка, Щелевой совместимый с плоский O 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 10 А предохранитель gL тип gG в соответствии с IEC 60947-5-1
Виброустойчивость: 5 gn5 60068-2-6
Тип контакта и соединения:1 нормально открытый
[Ith] условный тепловой ток в открытом вик: 10 А в соответствии с IEC 60947-5-1
Код совместимости: XB2
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм
Ударостойкость: 30 gn (продолжительность = продолжительность = 30 gn МЭК 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Работа контакта: Медленное размыкание
Центр фиксации: >= 30 x 40 мм (панель) -толщин ручка
Материал контакта: Серебряный сплав (Ag/Ni)
Тип исполнительного механизма: Оставаться на месте
Материал обрамления: Хромированный металл
Монтажный диаметр: 22,5 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного лезвия: Черный
Принудительное размыкание: Отсутствует
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 1
Использование контатов: Стандартные контакты
Электрическая надежность: ? < 10exp(-6) на 1 60947-5-4, ? < 10exp(-8) на 17 В и 5 мА в чистой среде в соответствии с IEC 60947-5-4
Кастомизируется: Нет
Материал фиксирующего кольца: Zamak
Тип головки: Стандартный
