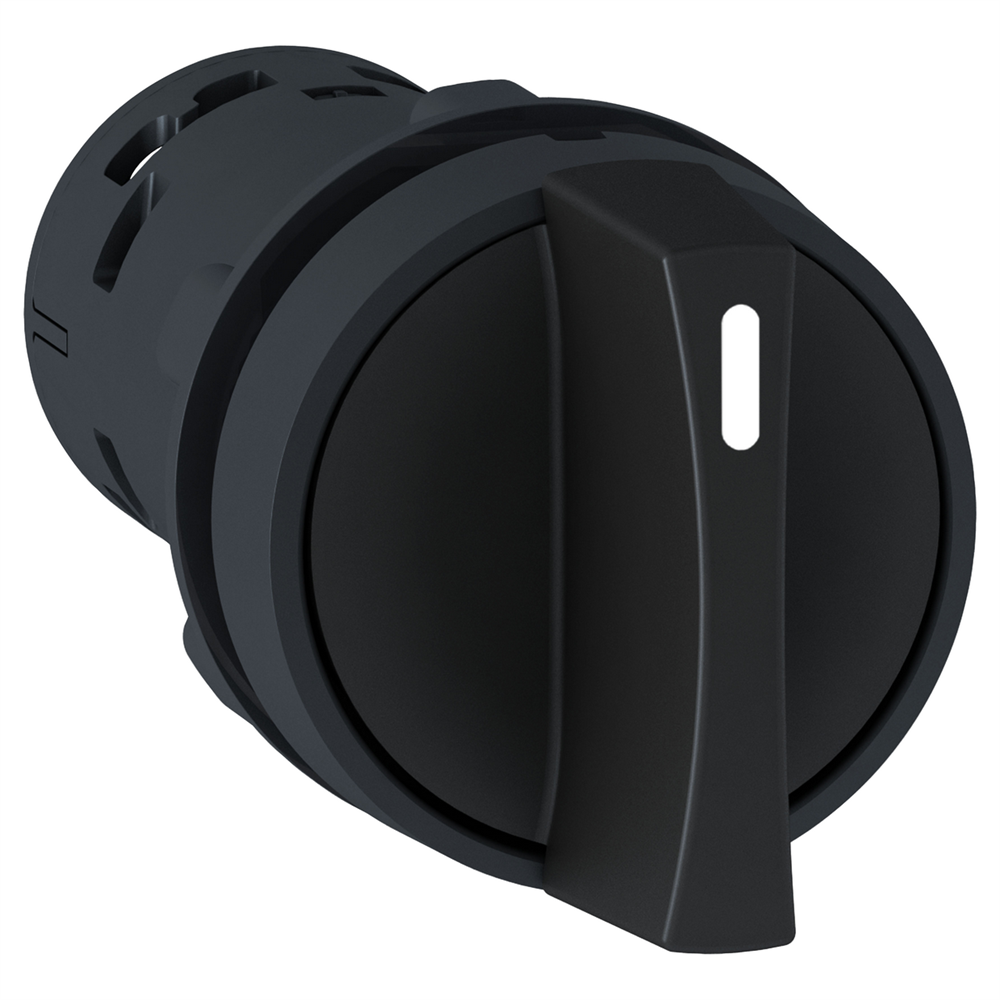

Переключатель -2 позиции - Н/О XB7ND21

Технические характеристики

Серия продукта: Harmony XB7
Тип изделия или компонента: Селекторный переключатель
Масса нетто: 0,026 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,0 см1
Длина 1 упаковки: 3,2 см
Вес 1 упаковки: 28,0 г
Гарантия: 18 месяцев
Способ крепления: Крепежная гайка: 2…2,4 Н.м
[Ui] номинальное напряжение изоляции: 250 В (3) 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 0,1 А в 250 В, DC-13, R300 согласно IEC 60947-2-1, 3 R300 в соответствии с IEC 60947-5-1, 0,3 А в 240 В, AC-14, D300 в соответствии с IEC 60947-5-1, 0,6 А в 120 В, AC-14, D300 в соответствии с IEC 60947-5-1 ч. мм кв с кабельным наконечником в соответствии с IEC 60947-1, Винтовой зажим, 1 x 0.34...2 x 2.5 мм кв без кабельного наконечника в соответствии с IEC 60947-1
Стандарты: CSA C22.2 № 14, UL 508, IEC 6 C8201-5-1, IEC 60947-1, JIS C8201-1
Защитная обработка: TH
Тип 2 упаковки: BAG
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,0 см
Ширина 2 упаковки 3,0 см
Вес 2 упаковки: 288,0 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 100
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 15,0 см
Длина 3 упаковки: 3,08 кг
Рабочая температура окружающей среды: -25…70 C
Момент затяжки: 0,8…1,2 Н.м в соответствии с IEC 60947-1
Степень защиты: IP20 в соответствии с МЭК 60529 (задняя панель)
Название устройства: XB7
Механическая износостойкость: 300000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 1000000 циклов, DC-13, 0,3 А на 24 В, 0 0,0 к МЭК 60947-5-1 приложение C, 1000000 циклов, AC-15, 0,03 А на 230 В, производительность < 216000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C, 1000000 В, производительность < 108000 цикл/мин, коэффициент нагрузки: 0,5 в соответствии с МЭК 60947-5-1 приложение C
Форма головки винта: Крестовый совместимый с JIS № 1 отвертка, Крестовый совместимый с Philips № 1 отвертка, Крестовой совместимый с позиций 4 мм отвертка, Щелевой совместимый с плоский O 5.5 мм отвертка
Защита от короткого замыкания: 4 А плавкая вставка тип gG в соответствии с IEC 60947-5-1
Виброустойчивость:5 gn (f= 2…500 Гц) в соответствии с МЭК 60068-2-6
Тип контакта и соединения: 1 нормально открытый
Монтаж устройства: Крепежное отверстие - диаметр: 22,5 мм 22.3 +0.4/0 в соответствии с IEC 60947-1<1/1 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27, 30 gn (продолжительность = 18 мс) для полусинусоидального ускорения в соответствии с МЭК 60068-2-27
Класс защиты от поражения электрическим струем: Класс II в соответствии с IEC 61140
= 30 x 40 мм (опорная панель) металл - толщина: 1…6 мм, >= 30 x 40 мм (опорная панель) пластик - толщина: 2…6 мм
Профиль устройства управления: Черный стандартная ручка
Степень защиты NEMA: NEMA 5 E
Тип исполнительного механизма: оставаться на месте
Монтажный диаметр: 22 мм
Форма головки сигнального блока: Круглый
Позиции исполнительного механизма: 2 положения 90° - 2 положения 90°
Принудительное размыкание: Отсутствует
Габаритная ширина CAD: 29 мм
Габаритная глубина CAD: 68,5 мм
Описание клемм ISO n°1: (13-14)NO
Продажа неделимым количеством: 10
Электрическая надежность: ? < 10exp(-6) на 17 В и 5 м-4
