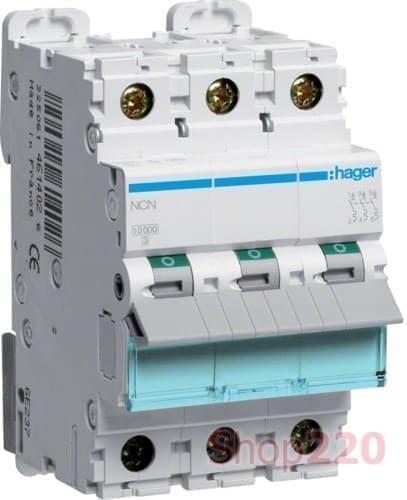

Автомат трехфазный 25 А, 10 кА, тип С, NCN325 Hager

Количество защищенных полюсов: 3
Количество полюсов: 3 P
Тип полюса: 3 P
Тип монтажа: DIN-рейка
Крива: C
Функции
Параллельно переключение нейтрали: нет
Основные электрические характеристики
Номинальная выключающая способность тока короткого замыкания: 10 kA
Номинальное рабочее напряжение переменного тока: 400 V
Тип напряжения питания: AC
Напряжение
Номинальное напряжение изоляции: 500 V
Устойчивость по отношению к номинальному импульсному напряжению: 6000 V
Электрический ток
Номинальный ток: 25 A
Номинальная отключающая способность согласно EN 60898 : 7,5 kA
min/max диапазон срабатывания термического расцепителя при АC: 1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.: 5 / 10 In
min/max диапазон износа электромагнитного расцепителя при DC: 7 / 15 In
min/max диапазон износа термического расцепителя при DC: 1,13 / 1,45 In
Номинальный ток при -20°C согласно IEC 60947 : 36,3 A
Номинальный ток при 65°C согласно IEC 60947: 19,75 A
Номинальный ток при 70°C согласно IEC 60947: 18 A
Мощность короткого замыкания 220 В 50 Гц согласно IEC 947.2: 15 kA
Мощность короткого замыкания 230 В 50 Гц согласно IEC 947.2: 15 kA
Мощность короткого замыкания 240 В 50 Гц согласно IEC 947.2: 15 kA<5 /8 Гц согласно IEC 947.2: 7,5 kA
Мощность короткого замыкания 400 В 50 Гц согласно IEC 947.2: 7,5 kA
Мощность короткого замыкания 415 В 50 Гц согласно IEC 947.2: 7,5 kA >Значение тока короткого замыкания 230 В 50 Гц: 10 kA
Значение тока короткого замыкания 400 В 50 Гц: 10 kA
Отключающая способность для 230В (EN 60947-2): 30 kA
Отключить для 240В (EN 60947-2): 30 kA
Максимальная отключающая способность Icu для 400В (EN 60947-2): 15 kA
Отключающая способность для 415В (EN 60947-2): 15 kA
Электрический ток / температура
Номинальный ток при -15°C: 30,79 A
Номинальный ток 30 ° C: 25 A
Номинальный ток при 35°C: 24,36 A
Номинальный ток 40°C: 23,71A
Номинальный ток 45°C: 23,07A
Номинальный ток 50°C: 22,43A
Номинальный ток 55°C: 21,78 A
Номинальный ток 60 ° C: 21,14 A
Номинальный ток 65 ° C: 20,49 A
Номинальный ток 70 ° C: 19,85 A
Коэффициент коррекции тока
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9 Корректирующий коэффициент при расположении рядом 6 устройств: 0,85
Корректирующий коэффициент магнитного расцепителя при 100 Гц: 1,1
Корректирующий коэффициент магнитного расцепителя при 200 Гц: 1,2
Корректирующий коэффициент магнитного расцепителя при 405 Гц: Корректирующий коэффициент магнитного расцепителя при 60 Гц: 1,1
Мощность
Максимальная потеря мощности на полюс в соответствии со стандартом изделия: 4,5 W
Общая рассеиваемая мощность под номинальным током: 11 W
Выносливость
Электрическая прочность количества циклов: 4000
Количество механических процессов: 20000
Размеры
Глубина установленного изделия: 70 mm
Высота установленного изделия: 83 mm
Ширина установленного изделия: 52,5 mm
Монтаж
Момент затяжки: 2,8 Нм
Тип верхней клеммы для модульных устройств : Berker.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930 г.; Серия R.classic
Нижнее подключение для модульных устройств: да
Подходит для встроенного монтажа: да
Подключение
Нижнее винтовое соединение с гибким проводником: 1 / 25 mm?
Секция выхода винта при неподвижной проволоке: 1 / 35 mm?
Поперечный разрез подсоединения при неподвижном проводе: 1 / 35 mm?
Верхнее винтовое соединение с гибким проводником: 1 / 25 mm?
Оборудование
Возможность подключения дополнительного оборудования: да
Стандарты
Стандартный текст: EN 60898-1, IEC 60947-2
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP20
Условия использования
Рабочая температура: -25…70 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 2
Класс ограничения энергии I?t: 3
Высота: 2000 m
Температура хранения / транспортировки: -25…80 °C
Температура
Температура калибровки: 50 °C
