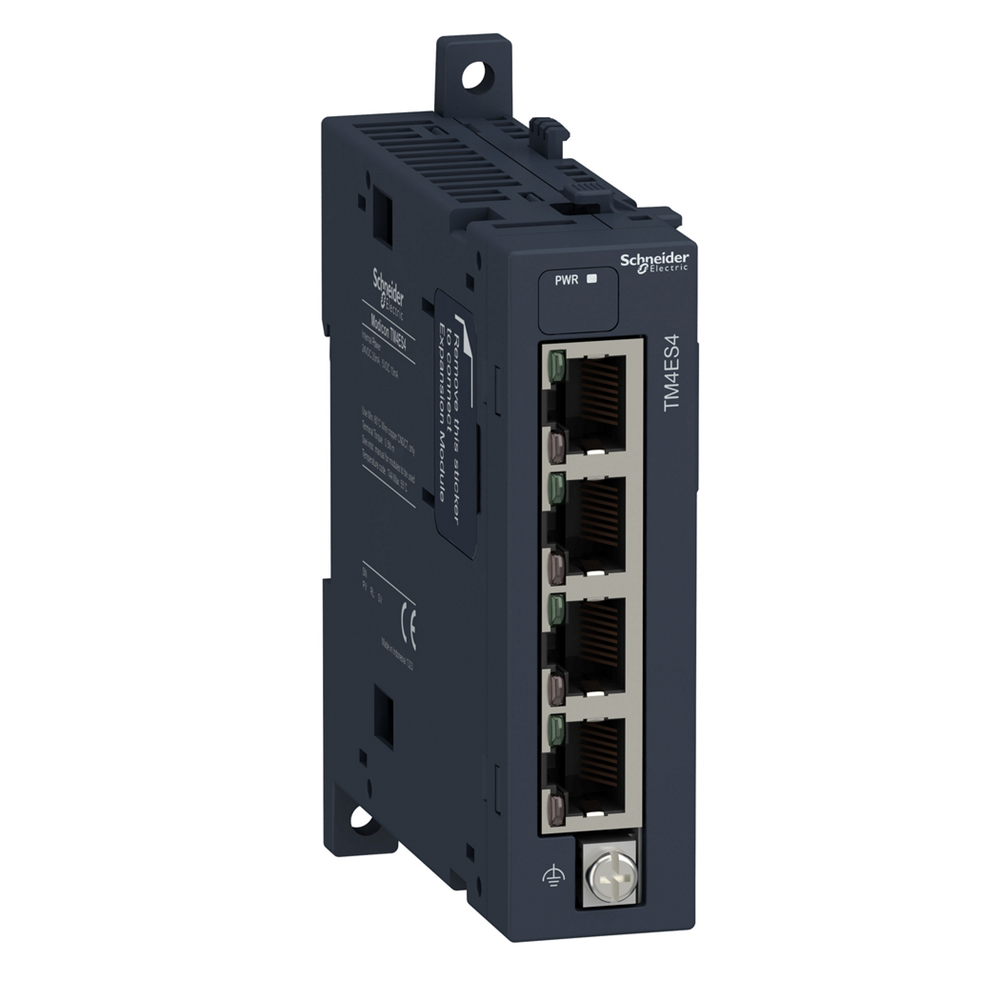

Модуль TM4 4 порта Ethernet коммутатор TM4ES4

Этот коммуникационный модуль предлагается в качестве опции контроллеров Modicon M241/251. Этот модуль обеспечивает подключение Ethernet с помощью 4 портов на контроллерах без встроенного Ethernet. Он также обеспечивает второе соединение Ethernet с 4 портами на контроллерах со встроенным Ethernet (кроме TM241CEC24x). Оснащен 4 разъемами RJ45 (10/100 Мбит/с, MDI/MDIX).

Технические характеристики

Тип изделия или компонента: Неуправляемый коммутатор Ethernet
Совместимость серии: Modicon M251, Modicon M241
Масса нетто: 0,125 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1<6/5 Высота 1
упаковки: 11,532 см
Длина 1 упаковки: 17,033 см
Вес 1 упаковки: 210,0 г
Гарантия: 18 месяцев
Совместимость продуктов: Modicon M241 логический контроллер, Modicon M251 логический контроллер 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: UL 508, МЭК 61131-2
Сертификация изделия: cULus/C-0 Ширина: 25 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 20
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 5 P06
Количество единиц в 3 упаковке: 160
Высота 3 упаковки: 75 см
Ширина 3 упаковки: 60 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 48 кг
Глубина: 90 мм температура окружающей среды: -10…55 C горизонтальная установка, -10…50 C вертикальная установка
Степень защиты: IP20 с защитной крышкой
Маркировка: CE
Электрическое соединение: RJ45 4 разъема для подключения сети Ethernet, Резьбовый разъем сигнализация: для PWR 1 светодиод (зеленый), для Ethernet-соединения 1 светодиод на канал (зеленый/желтый), для активность порта Ethernet 1 светодиод на канал (зеленый)
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, 10…95 % окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2, ABS, DNV, GL), 6 кВ при контакте в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц согласно МЭК 61000-4-3, 3 В/м 1,4 Г3 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Скорость передачи: 10/100 Мбит/с
Служба обмена данными: Modbus TCP сервер, Modbus TCP slave устройство, FTP, NGVL, Мониторинг, IEC VAR ACCESS, Программирование, Программирование, Программирование, Ethernet/IP ведомое устройство, DHCP клиент
Максимальное количество подключений: 8 Modbus сервер, 16 Устройство Ethernet/IP
Тип встроенного интерфейса: Ethernet:4 RJ45 разъем
Протокол порта обмена данными: Ethernet IP/Modbus TCP, TCP (протокол управления передачей), UDP (протокол датаграмм пользователя), SNMP Виброустойчивость: 1 мм на 5…13,2 Гц на симметричный рельс, 3 gn5 на 8, 3 gn на 8, на 5…13,2 Гц на монтаж панели, 0,7 gn на 13,2…100 Гц на монтаж панели
Потребление тока: 360 мА на 5 В постоянный ток для шины связи
Резервирование: Нет
Ethernet порт: 10BASE-T/100 кабель
Веб-сервисы: Веб-сервер
Удароустойчивость: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 (0 4-4 (релейного выхода), 1,5 кВ в соответствии с МЭК 61000-4-4 (I/O), 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet линия), 1 кВ в соответствии с МЭК 61000-4-4 (последовательная линия)
Электромагнитная эмиссия: QP/66 дБмкВ/м (AV силовые линии переменного тока) на 0,15…0,5 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 73 дБмкВ/м (QP/60 дБмкВ/м AV силовые линии переменного тока) на 0,5 Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м (QP линии электропередач) на 10...150 кГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 63 дБмкВ/м (QP линии электропередач) на 1,5...30 МГц уровень: 40 дБмкВ/м QP класс А на 30…230 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 60...54 дБмкВ/м QP на 30…100 МГц в соответствии с Морским сертификатом (LR, ABS, DNV 24 дБмкВ/м QP на 156…165 МГц в соответствии с Морским сертификатом (LR, ABS, DNV, GL). 47 dB?V/m QP класс А на 230…1000 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 80...50 дБмкВ/м QP на 150…30000 кГц в соответствии с Морским сертификатом (LR, AGL, DN 54 дБмкВ/м QP на 100…2000 МГц в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Устойчивость к импульсным перенапряжениям: 1 кВ силовые линии постоянного тока Обычный режим в соответствии с МЭК 61000-4-5, 2 кВ силовые 61000-4-5, 2 кВ релейного выхода Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ I/O Обычный режим в соответствии с МЭК 61000-4-5, 1 кВ экранированный кабель Обычный режим в соответствии с МЭК 61000-4-5, 0 61000-4-5, 1 кВ силовые линии переменного тока Дифференциальный режим в соответствии с МЭК 61000-4-5,1 кВ релейного выхода Дифференциальный режим в соответствии с МЭК 61000-4-5, 0,5 кВ I/O Дифференциальный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 60 к Морской сертификат (LR, ABS, DNV, GL), 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
