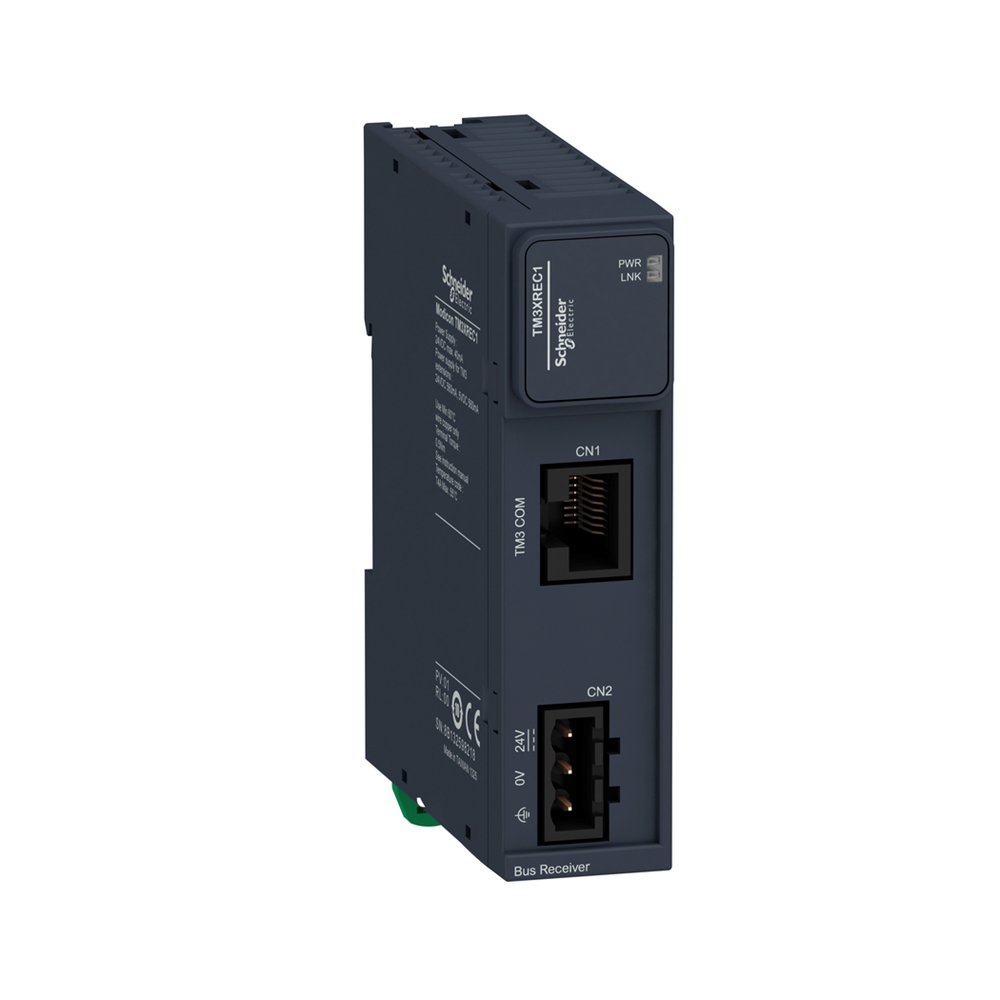

Модуль TM3 приемник TM3XREC1

Этот продукт является частью линейки Modicon TM3, предложения модулей ввода/вывода для расширения Modicon M221, M241, M251 и M262. 40 мА при 24 В постоянного тока через разъем шины и максимальной рассеиваемой мощностью 1 Вт. Клеммы для электрического подключения Это продукт со степенью защиты IP20. Его размеры: 23,65 мм (ширина) x 90 мм (высота) Вес 0,075 кг. № 213, класса I, раздел 2, группы A/B/C UL 1604, CSA C22,2 № 142, IEC 61131-2 и UL 508. Этот модуль совместим с логическим контроллером Modicon M262, Modicon M241, Modicon M251 и Mod. TH35-15, TH35-7,5, что соответствует стандарту IEC 60715, пластину или панель с монтажным набором. Модули расширения Modicon TM3 были разработаны с простым механизмом взаимоблокировки. системы ввода/вывода Modicon TM3, специально разработанной для логических контроллеров Modicon M221, M241 и M251.

Технические характеристики

Серия изделия: Modicon TM3
Тип изделия или компонента: Модуль расширения для отдал. подкл.
Совместимость серии: Modicon M221, Modicon M251, Modicon M241, Modicon M262
Масса нетто: 0,075 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 10,483 см
Длина 1 упаковки: 12,587 см
Вес 1 упаковки: 160,0 г
Монтажная опора: DIN-рейка 35х15 рейка в соответствии с МЭК 60715, DIN-рейка 30х7ель 5 . монтажным набором
Стандарты: Класс I, дивизион 2 Группы A/B/C/D CSA C22.2 № 213, Класс I, дивизион 2, группы A/B/C UL 1604, CSA C22.2 № 142, МЭК 61131-2, UL 508 C-Tick, CSA HazLoc, CE, UKCA, RCM, EAC, cULus
Высота: 90 мм
Ширина: 23,65 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 18
Высота 2 упаковки: 3 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 3,631 кг
Тип 3 упаковки: P12
Количество единиц в 3 упаковке: 144
Высота 3 упаковки: 75 см
Ширина 3 упаковки: 60 см
Вес 3 упаковки: 40 кг
Глубина: 73,3 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой
Маркировка: CE
Электрическое соединение: RJ45 разъем для подключения передняя 3 клеммы(ы) для подключения питания 24В постоянного тока
Местная сигнализация: для блок питания 1 светодиод (зеленый), для состояние сети 1 светодиод (зеленый)
Относительная влажность: 5…95 % без конденсата
Температура окружающего воздуха для собер: -40/ 0...2000 м
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 6 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц0-3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Максимальная рассеиваемая мощность [Вт]: 1 В
Выходной ток питания: 560 м4 5 мА 5 шина расширения
[Us] номинальное напряжение питания: 24 В постоянный ток внешнее питание (- 15...20 %)
Виброустойчивость: 3,5 мм на 5…8,4 Гц на DIN-рейка, 3 gn на 8,4…150 Гц на DIN-рей, 3 gn на 8,4…150 Гц на панель
Максимальное количество модулей расширения в: 7
Потребление тока: 40 мА на 24 В постоянный ток через разъем коммуникационной шины
Удароустойчивость: 15 gn для 11 мс<0/0 Высота воздух:-10…55 C (горизонтальная установка), -10…50 C (вертикальная установка)
Электромагнитная эмиссия: Излучаемые помехи - испытательный уровень: 40 дБмкВ/м QP класс А 10 м) на 30…230 МГц в соответствии с МЭК 55011 dB?V/m QP класс А 10 м) на 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В фиксированная частота (2,6,2, 3, 2, 3. 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Длина кабеля между устройствами: 0,5…5 мм расширительный кабель с 2 RJ45 проводник между приемником и передатчиком
