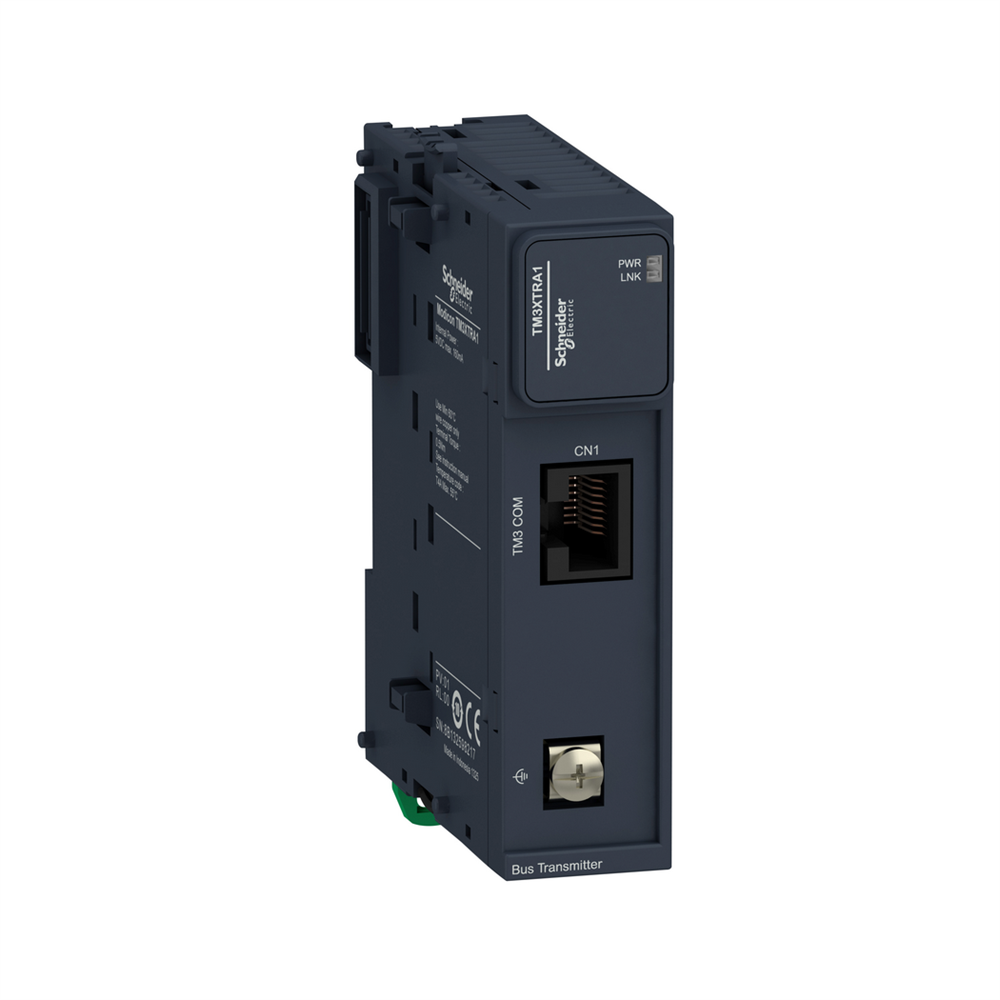

Модуль TM3 передатчик TM3XTRA1

Этот продукт является частью линейки Modicon TM3, предложения модулей ввода/выведения расширения для Modicon M221, M241, M251 и M262. Модуль удаленного передатчика физически соединен кабелем расширения шины. максимальной рассеиваемой мощностью 0,6 Вт. Он оснащен разъемом RJ45 для подключения приемника шины, винтовой клеммой для электрического подключения. CE, Торговый флот, CSA HazLoc, C-Tick. Модикон M262, Modicon M241, Modicon M221 и Modicon M221. распределения данных и питания при составлении модулей Modicon TM3 с логическими контроллерами.

Технические характеристики

Серия продукта: Modicon TM3
Тип изделия или компонента: Выносной модуль передатчика
Совместимость серии: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Масса нетто: 0,065 кг
Тип 1 упаковок 1
Высота 1 упаковки: 7,5 см
Ширина 1 упаковки: 12,5 см
Длина 1 упаковки: 10,5 см
Вес 1 упаковки: 163,0 г
Монтажная опора: DIN-рейка 35х15 рейка 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: Класс I, дивизион 2 Группы A/B/C/D CSA C22.2 № 213, Класс I, дивизион 2, группы A/B/C UL 1602, CSA 61131-2, UL 508
Сертификация изделия: Merchant Navy, C-Tick, GOST, CSA HazLoc, CE, UKCA, RCM, EAC, cULus
Высота: 90 мм
Ширина: 23,65 мм
Тип 2 упаковок 8
Высота 2 упаковки: 30 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 1,783 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 4 см
Ширина 3 упаковки: 60 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 37 кг
Глубина: 73,3 мм
Степень загрязнения: 2
Степень защиты: IP20 с защитной крышкой< RJ45 разъем для подключения приемника шины, Резьбовой разъем клемма для подключения функционального заземления
Местная сигнализация: для блок питания 1 светодиод (зеленый), для состояние сети 1 светодиод (зеленый)
Относительная влажность: 5…95 % без конденсата
C
Высота над уровнем моря: 0...2000 м
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 6 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 1 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3
Максимальная рассеиваемая мощность [Вт]: 0,6 В5,5... на DIN-рейка, 3 gn на 8,4…150 Гц на DIN-рейка, 3,5 мм на 5…8,4 Гц на панель, 3 gn на 8,4…150 Гц на панель Потребление тока: 100 мА на 5 В постоянный ток на через разъем коммуникаций В постоянный ток через разъем коммуникационной шины в состоянии отключен
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Рабочая температура воздуха: -10…55 C (горизонтальная установка), -10…50 C (вертика Излучаемые препятствия – испытательный уровень:40 дБмкВ/м QP класс А 10 м) на 30…230 МГц в соответствии с МЭК 55011. 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, 0,5…5 мм расширительный кабель с 2 RJ45 проводником между приемником и передатчиком
