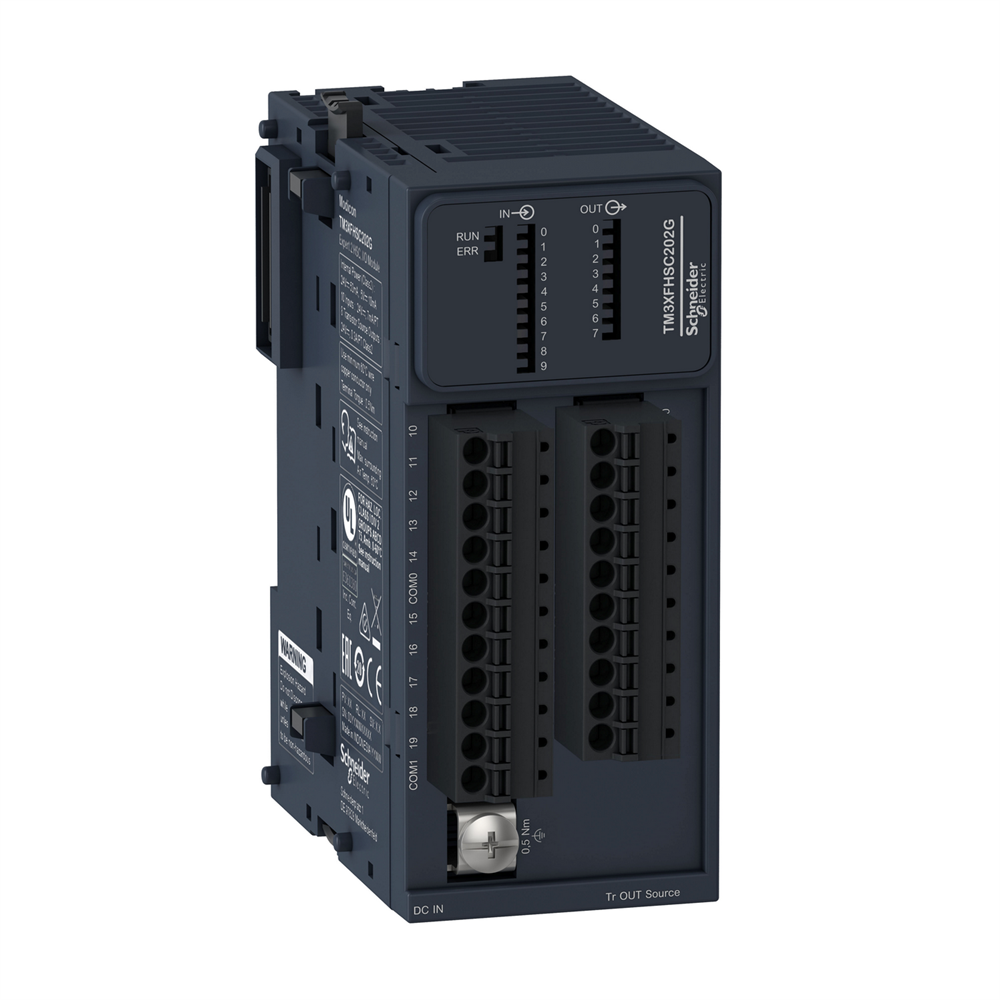

Модуль TM3 эксперт, 2 счетчика, с пружинными клеммами TM3XHSC202G

Технические характеристики

Серия продукта: Modicon TM3
Тип изделия или компонента: Модуль высокоскоростного подсчета
Совместимость серии: Modicon M262
Масса нетто: 150 г
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Стандарты: CSA C22.2 № 142, ANSI/ISA 12-12-01, UL 1604, CSA C22.2 № 213, МЭК 61131-2:2007, UL 508, МЭК 61010-2-20 IACS E10, RCM, UKCA, EAC
Высота: 90 мм
Ширина: 39 мм
Тип 2 упаковки: S03
Количество единиц в 2 упаковке: 18
Высота 2 упаковки: 30,0 см
Ширина 2 упаковки: 40,0 см
Вес 2 упаковки: 4,5 кг
Глубина: 85 мм
Степень загрязнения: 2
Рабочая температура окружающей среды: -20…60 C горизонтальная установка, -20…50 C вертикальная установка
Степень защиты: 1 светодиод для I/O, 1 светодиод для RUN, 1 светодиод для ERR
Относительная влажность: 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -40…80 C<0 м
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГ3 в соответствии с МЭК 6 ГГц...2 ГГц согласно МЭК 61000-4-3, 1 В/м 2 ГГц...3 ГГц согласно МЭК 61000-4-3
Выходное напряжение: 24 В постоянный ток для транзисторный выход
Количество дискретных входов/выходов: 18
Виброустойчивость: 3,5 мм на 2…8,4 Гц на DIN-рельс, 1 gn на 8,4…200 Гц на DIN-рейку, 3,5 мм на 2…8,4 Гц на панель, 1 gn на 0 дискретного входа: 24 В постоянный ток
Пределы выходного напряжения: 30 В постоянный ток
Логика дискретных входов: Приемник или источник
Логика дискретного выхода: Источник
Потребление тока: 100 мА на 5 В постоянный ток, 5 численных событий: 200 кГц
Ток дискретного выхода: 300 мА для быстрый выход (Q0...Q7)
Ударопрочность: 15 gn для 11 мс
Перезагрузка: Автоматический сброс
Высота хранения: 0…300 м µs
Устойчивость к быстрым переходным процессам:2 кВ для кабель питания в соответствии с МЭК 61000-4-4, 1 кВ для Ethernet линия в соответствии с МЭК 61000-4-4, 1 кВ для последовательная линия в соответствии с МЭК 61000-4-4, 1 кВ для входа в соответствии с МЭК 61000-4-4, 1 кВ 61000-4-4
Тип защиты выхода: От перегрузки и коротких замыканий
Количество выходных каналов: 8
Электромагнитная эмиссия: Приведенные помехи - испытательный уровень: 120...69 дБмкВ/м QP на 10…150 кГц 63 дБмкВ/м QP на 1,5…30 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 40 дБмкВ/м класс А на 30…230 МГц в соответствии с МЭК 55011, Приведенные помехи - испытательный уровень: 7 150…1500 кГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 47 дБмкВ/м класс А на 230…1000 МГц в соответствии с МЭК 55011
Устойчивость к кондуктивным помехам: 10 В 0,15 61000-4-4
Тип электрической схемы: Стандартный вход, Вход через регистр
Сервисы: HSC простой - доступные функции: Один выстрел/Модуль, HSC основной однофазный - доступные функции: Один выстрел/по модулю/подсчет событий, HSC основной двухфазный - доступные функции: От края к краю, от края к противоположному
Количество входных каналов: 10
Режим счетчика: 2 main expert function (main counting function, frequency meter, period meter), Максимум 8 простых функций подсчета

от края до противоположного
Количество входных каналов: 10
Режим счетчика: 2 main expert function (main counting function, frequency meter, period meter), Максимум 8 простых функций подсчета

от края до противоположного
Количество входных каналов: 10
Режим счетчика: 2 main expert function (main counting function, frequency meter, period meter), Максимум 8 простых функций подсчета
