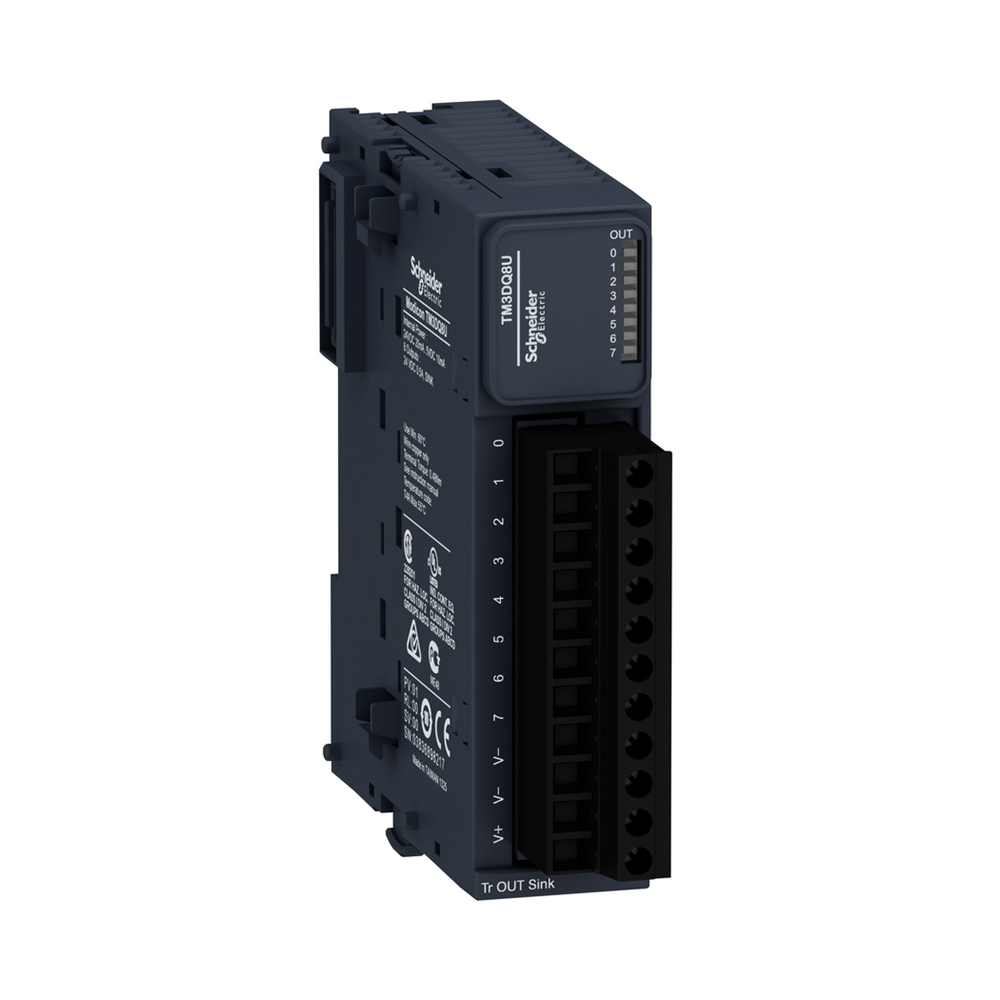

Модуль TM3 8 выходов транзисторный TM3DQ8U

Технические характеристики

Серия продукта: Modicon TM3
Тип изделия или компонента: Модуль дискретных выходов
Совместимость серии: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Масса нетто: 0,76 кг
Тип 1 упаковок 1
Высота 1 упаковки: 7,5 см
Ширина 1 упаковки: 12,5 см
Длина 1 упаковки: 10,5 см
Вес 1 упаковки: 230,0 г
Монтажная опора: DIN-рейка 35х15 рейка 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: МЭК 61131-2
Сертификация изделия: CE, cULus, UKCA, RCM, EAC, cULus HazLoc
Высота: 90 мм<2> упаковки: S02
Количество единиц в 2 упаковке: 9
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 2,427 кг
Тип 3 упаковки: 144
Высота 3 упаковки: 75 см
Ширина 3 упаковки: 40 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 25,058 кг
Глубина: 84,6 мм
Степень загрязнения: -10…35 C вертикальная установка, -10…55 C горизонтальная установка
Степень защиты: IP20 с защитной крышкой
Изоляция: Между выходом и внутренней логикой в ??500 В переменный ток, Неизолированный между выходами
Маркировка: CE
Электрическое 1 с 1 на 1 ч на 1 ч1 Электрическое клеммная колодка с шаг 5.08 мм. C
Высота над уровнем моря: 0...2000 м
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 1 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Максимальное проседание напряжения: <0,4 В
Максимальная даль транзисторный выход
Количество дискретных входов/выходов: 8
Виброустойчивость: 3,5 мм на 5…8,4 Гц на DIN-рельс, 3 gn на 8,4…150 Гц на DIN-рельс, 3,5 мм на 5…8,4 Гц на пан0, 3 gn ток утечки: 0,1 мА для транзисторного выхода
Время реакции: 450 мкс (включение), 450 мкс (выключение)
Количество дискретных выходов: 8
Тип дискретного выхода: Транзистор
Напряжение дискретного выхода:24 В постоянного тока для транзисторного выхода
Логика дискретного выхода: Отрицательная логика (приемник)
Потребление тока: 5 мА на 5 В постоянный ток через разъем коммуникационной шины (в состоянии выключен), 0 мА на 24 В выключено), 20 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии включено), 10 мА на 5 В постоянный ток через разъем коммуникационной шины (в состоянии включено)
Ток дискретного выхода: 50 мА для тран для 11 мс
Высота хранения: 0…3000 м
Устойчивость к быстрым переходным процессам: 1 кВ для I/O в соответствии с МЭК 61000-4-4
Электромагнитная эмиссия: Излучаемые помехи - испытательный уровень: 40 дБмк0 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 47 dB?V/m QP класс А 10 м) на 230…1000 МГц в соответствии с МЭК 55011 Устойчивость к импульсным перенапряжениям: 1 кВ I/O Обычный режим 5 Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц, GL)
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
