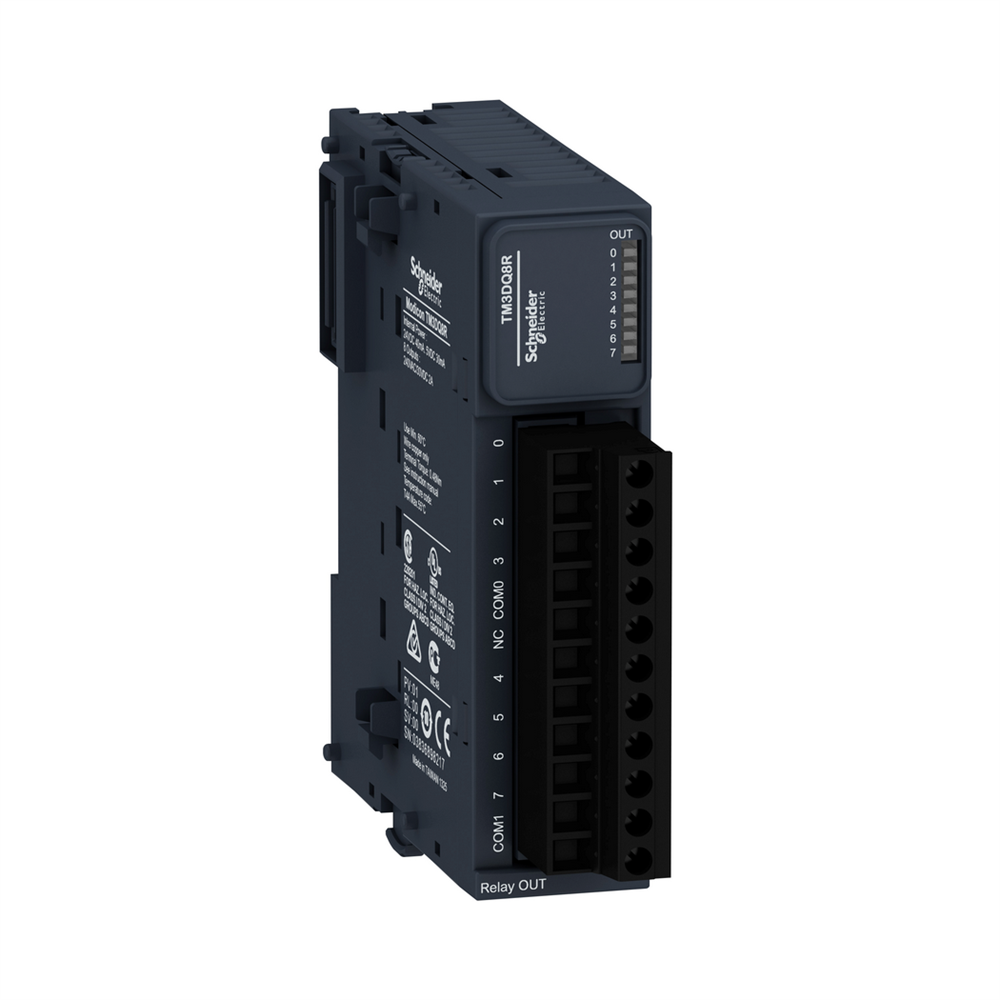

Модуль TM3 8 выходов 2А релейный TM3DQ8R

Этот продукт является частью линейки Modicon TM3, предложения модулей ввода/вывода расширения для Modicon M221, M241, M251 и M262. Модуль дискретного выхода обеспечивает 8 релейных выходов с логикой потребления или источника (положительной/отрицательной). Это выходной модуль с выходным напряжением 240 В переменного тока, 30 В постоянного тока и потреблением тока 40 мА при 24 В постоянного тока через разъем шины. Этот продукт способен управлять частотными преобразователями или любым устройством, снабженным входом тока или напряжения. Существует изоляция между выходом и источником питания при 1500 В переменного тока, выход и внутренняя логика при 500 В переменного тока. Он оснащен съемной винтовой клеммой для электрического подключения с регулировкой шага 5,08 мм для выходов. Он обеспечивает механическую крепкость 20 миллионов циклов. Это продукт со степенью защиты IP20. Его размеры: 27,4 мм (ширина) x 84,6 мм (глубина) x 90 мм (высота). Весит 0,13 кг. Этот продукт сертифицирован CE, CULus и C-Tick. Он отвечает стандартам EN/IEC 61131-2 и EN/IEC 61010-2-201. Этот модуль совместим с логическим контроллером Modicon M262, Modicon M241, Modicon M251 и Modicon M221. Он поддерживает тип рейки TH35-15, TH35-7,5, соответствующий стандарту IEC 60715, и пластину или панель с монтажным набором. Модули расширения Modicon TM3 разработаны с простым механизмом взаимоблокировки. Разъем расширения шины используется для распределения данных и питания при сборке модулей Modicon TM3 с логическими контроллерами. Повысьте производительность своего контроллера с помощью системы ввода/вывода Modicon TM3, специально разработанной для логических контроллеров Modicon M221, M241 и M251.

Технические характеристики

Серия продукта: Modicon TM3
Тип изделия или компонента: Модуль дискретных выходов
Совместимость серии: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Масса нетто: 0,11 кг
Тип 1 упаковок 1
Высота 1 упаковки: 7,519 см
Ширина 1 упаковки: 10,487 см
Длина 1 упаковки: 12,849 см
Вес 1 упаковки: 240,0 г
Монтажная опора: DIN-рейка 6 DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: МЭК 61131-2
Сертификация изделия: CE, cULus, UKCA, RCM, EAC, cULus HazLoc
Высота: 7/7 Тип 2 упаковки: CAR
Количество единиц в 2 упаковке: 42
Высота 2 упаковки: 29,4 см
Ширина 2 упаковки: 39,7 см
Длина 2 упаковки: 56,0 см
Вес 2 упаковки: 10,95 кг< в 3 упаковке: 504
Высота 3 упаковки: 105 см
Ширина 3 упаковки: 120 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 130 кг
Глубина: 84,6 мм
среды: -10…35 C вертикальная установка, -10…55 C горизонтальная установка
Степень защиты: IP20 с защитной крышкой
Изоляция: Между выходом и внутренней логикой в ??2300 В переменный ток, Между выходами в 750 В переменный ток, Между выходными группами в CE
Электрическое соединение: 11 x 2.5 мм кв съемная винтовая клеммная колодка с шаг 5.08 мм настройка для выходов
Местная сигнализация: для состояние выхода 1 светодиод на канал (зеленый)
Механическая износостойкость: 200000 10…95 %, без конденсата (в эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Устойчивость к электростатическому разряду: 8 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3, 3 В/м 1,4 ГГц...2 ГГц/2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Максимальная дальность кабеля между устройствами: Неэкранированный кабель <30 м для релейного выхода
Количество дискретных входов/выходов: 8
Виброустойчивость: 3,5 мм на 5…8,4 Гц 3… DIN-рейка, 3,5 мм на 5…8,4 Гц на панель, 3 gn на 8,4…150 Гц на панель
Время реакции: 10 мс (включение), 5 мс (выключение)
Количество дискретных выходов: 8
Тип дискретного выхода: Реле выхода:24 В постоянного тока для релейный выход, 240 В переменного тока
Минимальная нагрузка: 10 мА на 5 В постоянный ток для релейный выход
Логика дискретного выхода: Положительный или отрицательный
Потребление тока: 5 мА на 5 В постоянный ток на разъ 0 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии выключено), 40 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии включено), 30 мА на 5 В постоянный ток на через разъем коммуникационной шины выхода: 2000 мА для релейный выход
Ударопрочность: 15 gn для 11 мс
Высота хранения: 0…3000 м
Устойчивость к быстрым переходным процессам: 2 кВ для релейного выхода в соответствии с МЭК 61000-4-4<4/4 испытательный уровень: 40 дБмкВ/м QP класс А 10 м) на 30…230 МГц в соответствии с МЭК 5/10 кВ I/O Обычный режим в соответствии с МЭК 61000-4-5 DC
Устойчивость к кондуктивным помехам: 10 В 0,15...80 MГц в соответствии с МЭК 61000-4-6, 3 В фиксированная частота (2, 3, 4, 6.1,6,8,2. 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Устойчивость к магнитным полям: 30 А/м 50/60 Гц в соответствии с МЭК 61000-4-8
