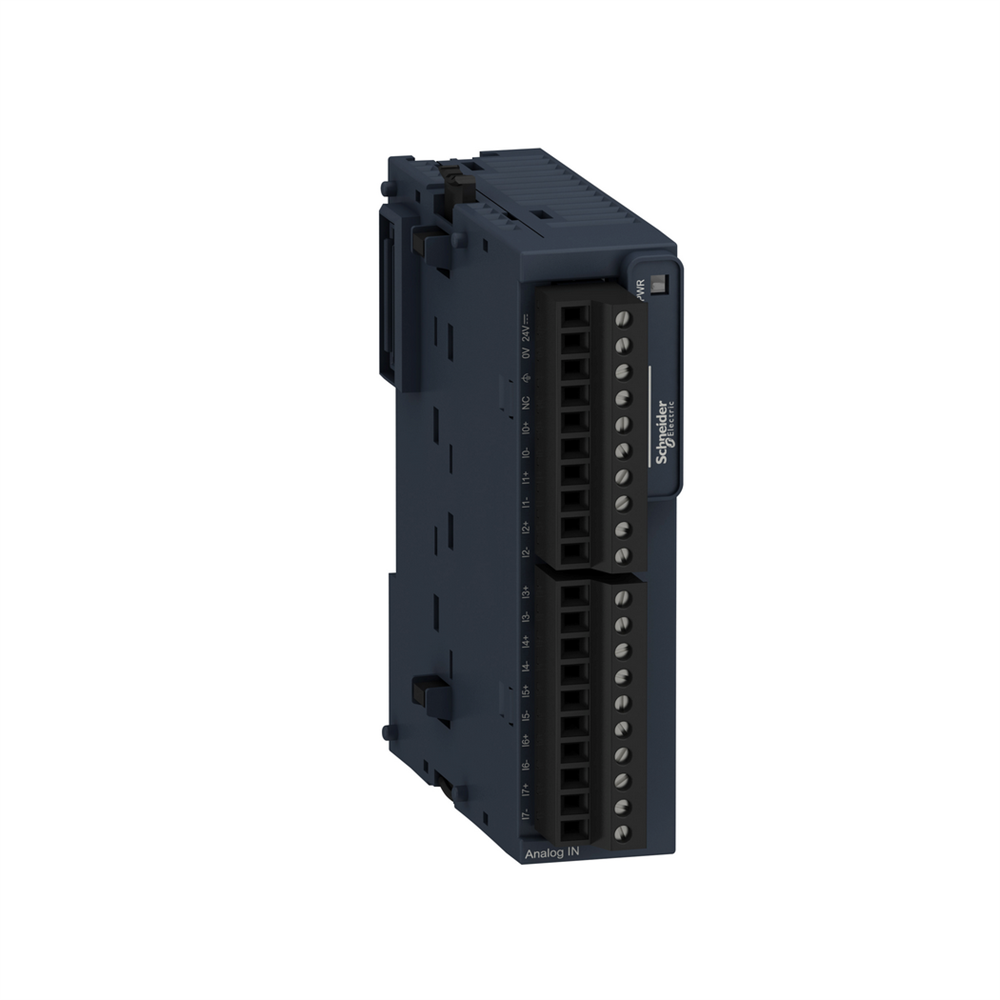

Модуль TM3 8 входов температуры TM3TI8T

Этот продукт является частью линейки Modicon TM3, предложения модулей ввода/вывода расширения для Modicon M221, M241, M251 и M262. Модуль аналогового ввода обеспечивает 8 входов с разрешением 16 бит и 15 бит+знак. Это входной модуль с номинальным питающим напряжением 24 В постоянного тока и током потребления 30 мА при 24 В постоянного тока через внешний источник питания, 45 мА/40 мА при 5 В постоянного тока через разъем шины. Этот продукт способен управлять приводами с переменной скоростью или любым устройством, снабженным входом тока или напряжения. Существует изоляция между входом и питанием при 1500 В переменного тока, входом и внутренней логикой при 500 В переменного тока. Он оснащен съемной винтовой клеммой для электрического подключения с регулировкой шага 3,81 мм для входа и питания. Это продукт со степенью защиты IP20. Его размеры: 23,6 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Весит 0,11 кг. Этот продукт сертифицирован CE. Он отвечает стандартам EN/IEC 61131-2 и EN/IEC 61010-2-201. Этот модуль совместим с логическим контроллером Modicon M262, Modicon M241, Modicon M251 и Modicon M221. Он поддерживает тип рейки TH35-15, TH35-7,5, соответствующий стандарту IEC 60715, и пластину или панель с монтажным набором. Модули расширения Modicon TM3 разработаны с простым механизмом взаимоблокировки. Разъем расширения шины используется для распределения данных и питания при сборке модулей Modicon TM3 с логическими контроллерами. Повысьте производительность своего контроллера с помощью системы ввода/вывода Modicon TM3, специально разработанной для логических контроллеров Modicon M221, M241 и M251.

Технические характеристики

Серия продукта: Modicon TM3
Тип изделия или компонента: Модуль аналоговых входов
Совместимость серии: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Масса нетто: 0,11 кг
Тип 1 упаковки 1
Высота 1 упаковки: 7,516 см
Ширина 1 упаковки: 10,685 см
Длина 1 упаковки: 12,739 см
Вес 1 упаковки: 210,0 г
Минимальное искажение ширины импульса: D5-1 рейка в соответствии с МЭК 60715, DIN-рейка 35х7.5 рейка в соответствии с МЭК 60715, плата или панель с монтажным набором
Стандарты: МЭК 61131-2
Сертификация изделия: CE, UKCA, RCM, EAC, cULus, cUL мм
Ширина: 23,6 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 9
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см3
Вес 2 упаковки: P06
Количество единиц в 3 упаковке: 432
Высота 3 упаковки: 105 см
Ширина 3 упаковки: 120 см
Длина 3 упаковки: 80 см
Вес 3 упаковки: 122 кг
Глубина: 2
Рабочая температура окружающей среды: -10…55 C горизонтальная установка, -10…35 C вертикальная установка
Изоляция: Между входом и выходом в 1500 В переменный ток, Между входом и внутренней логикой в ??500 В переменный ток
Маркировка: CE
Маркировка: CE
Маркировка: CE
съемная винтовая клеммная колодка с шаг 3,81 мм настройка для входов и питания, 10 x 1.5 мм кв съемная винтовая клеммная колодка с шаг 3,81 мм настройка для входов
Местная сигнализация: для PWR 1 светодиод (зеленый)<9/5 Относительная эксплуатации), 10…95 %, без конденсата (в хранилище)
Температура окружающего воздуха для собер: -25…70 C
Высота над уровнем моря: 0...2000 м
Количество аналоговых входов: 8
Разрешение аналогового входа: 16 bits/ сопротивление: >= 1 МОм термоэлектрический, >= 1 МОм датчик температуры, >= 1 МОм терморезисторный
Абсолютная погрешность измерения: +/- 0.2 % полной шкалы на 25 C для термопара C 0...2315 C, +/- 6 C на 25 C . полной шкалы на 25 C для термопара R, S 200...1760 C, +/- 0.2 % полной шкалы на 25 C для термопара B 300...1820 C, +/- 0.4 % полной шкалы на 25 C для термопара K - 200...0 C, +/- 0.2 0...1300 C, +/- 0.4% полной шкалы на 25 C для термопара J - 200...0 C на +20 C на +2-C. 25 C для термопара E 0...800 C, +/- 0.4 % полной шкалы на 25 C для термопара T - 200...0 C, +/- 0.2 % полной шкалы на 25 C для термопара T 0...400 C, +/- 0.4 % полной шкалы на 25 C для термопара N - 200...0 C, +/- 0.3 %0 C
Устойчивость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2, 4 кВ при контакте в соответствии с МЭК 61000-4-2
Устойчивость к электромагнитному полю: 10 В/м 80 МГц...1 ГГ3 в соответствии с МЭК 6 ГГц...2 ГГц в соответствии с МЭК 61000-4-3, 1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3
Тип аналогового входа: термоэлектрический - 200...1000 C из термопара J, термоэлектрический - 200...1300 с термо R, термоэлектрический 0...1760 C из термопара S, термоэлектрический 0...1820 C из термопара B, термоэлектрический - 200...400 C из термопара T, термоэлектрический - 200...1300 C из термопара N, термоэлектрический - 200...800 C из термопара E, термо1 терморезисторный -90...150 C, PTC терморезисторный 100...10000 Ом, термоэлектрический - 200...1000 C
[Us] номинальное напряжение питания: 24 В постоянный ток
Пределы напряжения питания: 20,4…28,3 В< 5…8,4 Гц на DIN-рельс, 3 gn на 8,4…150 Гц на DIN-рейку
Тип кабеля: Экранированная витая пара <30 м для входа цепь
Потребление тока: 30 мА на 24 В постоянный ток на через наружный источник питания 5 коммуникационной шины, 40 мА на 5 В постоянный ток через разъем коммуникационной шины
Время преобразования: 100 мс + 100 мс на канал + 1 цикл контроллера
Отклонение температуры: +/- 0,01 % FS/C
Удароустойчивость: 1 0…3000 м
Устойчивость к коротким перерывам потребления: 10 мс
Устойчивость к быстрым переходным процессам: 1 кВ в соответствии с МЭК 61000-4-4 (I/O)
Электромагнитная эмиссия: Излучаемые помехи - испытательный уровень: на 30…230 МГц в соответствии с МЭК 55011, Излучаемые помехи - испытательный уровень: 47 dB?V/m QP класс А 10 м) на 230…1000 МГц в соответствии с МЭК 55011 Продолжительность выборки: 100 мк Обычный режим в соответствии с МЭК 61000-4-5, 0,5 кВ источник питания Дифференциальный режим в соответствии с МЭК 61000-4-5, 1 кВ вход Обычный режим в соответствии с МЭК 61000-4-5
Устойчивость к кондуктивным помехам: 10 В0, 0 61000-4-6, 3 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морским сертификатом (LR, ABS, DNV, GL)
Стабильность и повтор: младшего бита: 0.1 Cтермоэлектрический, 0.1 C с NTC датчик, 1 Ом из PTC/NTC датчик
Устойчивость к магнитным полям:30 А/м в соответствии с МЭК 61000-4-8
Перекрестная наводка: <= 1 LSB
Нелинейность: +/- 0,2 %FS
