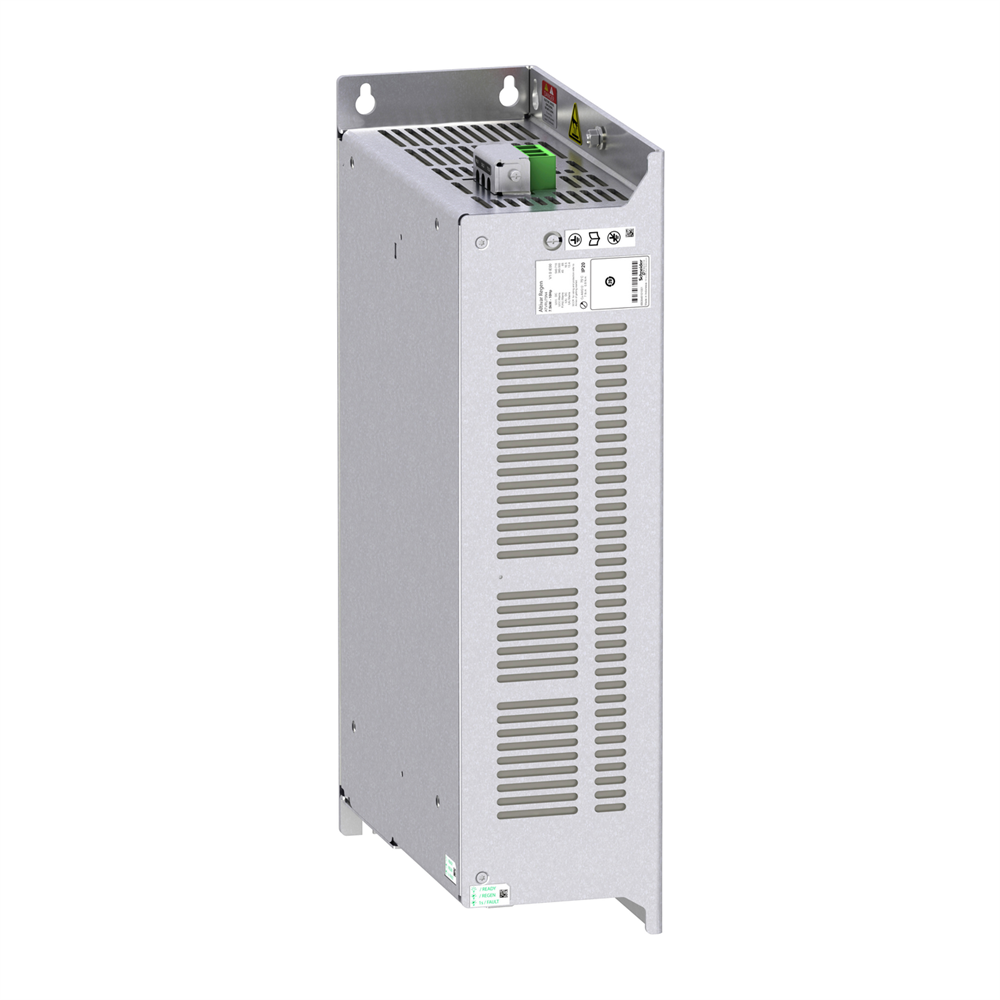

Модуль рекуперации 7.5кВт для ПЧ ATVRU75N4

Технические характеристики

Серия изделия: Altivar
Тип изделия или компонента: Силовой модуль
Совместимость серии: Altivar Machine ATV340, Altivar Process ATV900, Altivar Machine ATV320
Масса нетто: 6 кг
Тип 1 упаковки: PCE
Ширина 1 упаковки: 25,800 см
Длина 1 упаковки: 51,500 см
Вес 1 упаковки: 7,510 кг
Способ крепления: Винтами
7а6. постоянный ток
Стандарты: МЭК 61800-5-1, МЭК 61800-3
Сертификация изделия: cUL
Рабочее положение: Вертикальное или горизонтальное положение
Высота: 337 мм
Ширина: 80 мм
Тип 2 упаковки: P2 6
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 58,060 кг
Глубина: 175 мм2
61800-5-1
Электрическое соединение: Управление: съемная винтовая клеммная колодка: 0.5...1.5 мм кв, AWG 20...AWG 16 (низ), Источник питания: съемная винтовая клеммная колодка: 2.5...4 мм кв, 2... тока: съемная винтовая клеммная колодка: 2.5...4 мм кв, AWG 12...AWG 10 (низ)
Область применения продукта: Рекуперация энергии
Частота сети: 45...65 Гц
Температура окружающего воздуха для собер: -40…70 C<= снижение номинальных характеристик, 1000...3000 м с уменьшением мощности на 1 % на 100 м
Характеристики внешней среды: Устойчивость к химическому загрязнению класс 3C3 в соответствии с МЭК 60721-3-3, Устойчивость к пылевому загрязнению класс 3S2 в соответствии с МЭК 63 А при 380 В переменный ток для входа напряжения (длительный), 14,5 А при 500 В переменный ток для входа напряжения (длительный), 22,9 А при 380 В переменный ток для входа напряжения (переходный период 60 с), 19,1 А при 500 В переменный ток для входа напряжения [Us] номинальное напряжение питания: 380..500 В - 15...10 %
Номинальная мощность [Вт]: 6,8 кВт
Тип охлаждения: Вентилятор
Рабочая температура воздуха: -10…50 C без снижения номинальных характеристик, 50…60 C с коэффициентом снижения %
Входная мощность: 6,8 кВт при 380..500 В переменный ток для входа напряжения (длительный), 10,2 кВт при 380..500 В переменный ток для входа напряжения (переходный период 60 с)
Количество фаз сети: 3 фазы A 3 Выходной (длительный), 11.9 A в 500 В переменный ток (длительный), 18.4 A в 380 В переменный ток (переходный период 60 с), 15.4 A в 500 В переменный ток (переходный период 60 с)
Максимальное напряжение в звене постоянного стр: 300...880 В постоянный ток
