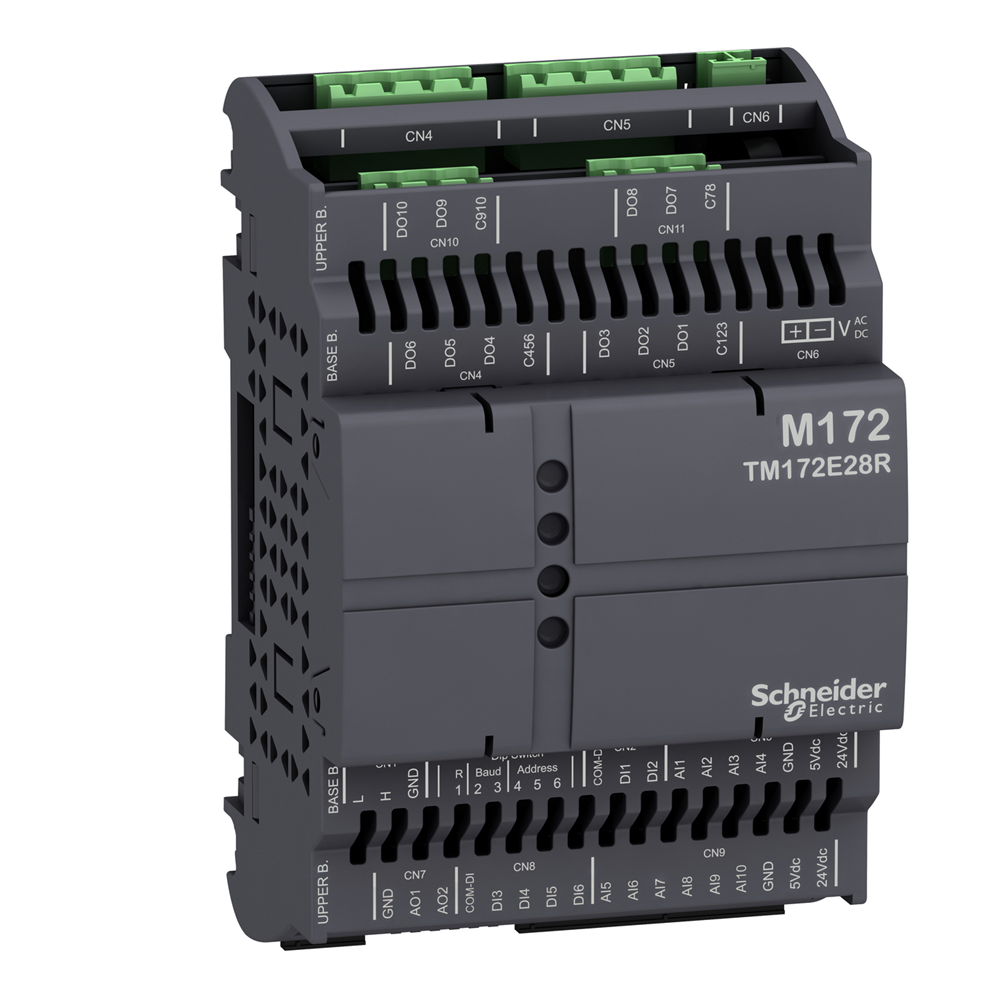

Модуль расширения для M172 Opt. производительный на 28 входов/выходов TM172E28R

Модуль расширения ввода/вывода является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Дополнительный модуль ввода/вывода имеет 6 цифровых входов, 10 аналоговых входов, 10 цифровых выходов и 2 аналоговых выхода. Это модуль с дискретным входным напряжением 24 В переменного/постоянного тока, 2,5 мА. Он предлагает 10 парных аналоговых входов, которые можно конфигурировать, с 2 программируемыми аналоговыми выходами. Это продукт со степенью защиты IP20. Его размеры: 72 мм (ширина) x 59 мм (глубина) x 110 мм (высота). Весит 0,19 кг. Основное применение этого модуля – управление системой отопления, вентиляции и кондиционирования. Этот продукт сертифицирован CE, RCM, EAC, CSA и CURus. Он отвечает стандартам IEC 61000-4-2, EN 60068-2-6 Fc, IEC 61000-4-3, IEC 61000-4-5, EN 60730-1 и EN 60730-2-9. Подходит для монтажа на DIN-рейку и панельного монтажа с помощью аксессуаров. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Дополнительный модуль входов/выходов
Масса нетто: 0,19 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0 9,000 см
Длина 1 упаковки: 12,700 см
Вес 1 упаковки: 258,000 г
Монтажная опора: DIN-рейка, Крепление на панель с аксессуаром
Стандарты: МЭК 61000-4-4, EN20 E60730-2-9, МЭК 61000-4-11, CAN/CSA-E60730-1, UL 60730-2-9, EN 60730-2-9, EN 60730-1, МЭК 61000-4-5, МЭК 61000-6 61000-4-2, UL94 (материал V0)
Сертификация изделия: cURus, EAC, CE, RCM, CSA
Высота: 110 мм
Ширина: 72 мм
Тип 2 упаковки: S02<8/0 Количество единиц в 2 упаковке: 0 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 2,330 кг
Глубина: 59 мм
Степень загрязнения: 2
Категория перенапряжения: II
C в соответствии с UL 60730-1
Степень защиты: IP20
Относительная влажность: 5…95 % Без образования конденсата
Температура окружающего воздуха для собер: -30…70 C
Количество аналоговых входов: 10 конфигурируется парой
Входной 2 выходов: 2 программируемый
Тип аналогового входа: NTC NK103 Beta 3977 датчик температуры - 40...137 C - разрешение 0.1 C на 10 кОм (при 25 C), NTC 103AT-2 Beta 3435 датчик на температуре - 50...110 C -. 25 C), ток 0...20 мА - разрешение 1 цифра на 10 кОм, напряжение 0...5 В - разрешение 1 цифра на > 20 кОм (абсолютное или ратиометрическое), полное сопротивление 0...1500 hOhm - разрешение 1 h0h0 daOhm - разрешение 1 daOhm на 2 кОм, прямой ввод - разрешение 1 цифра (Сухой контакт), PTC - 55...150 C - разрешение 0.1 C на 2 кОм, Pt 1000 датчик температуры - 200...850 C -. Конкретное применение изделия: Управление ОВиК
Количество портов: 1 CAN порт - блок винтовых контактов
[Us] номинальное напряжение питания: 24 В +/- 10 % переменный ток, 20...38 В постоянный ток
Количество дискретных входов: 2, 4
Количество дискретных выходов: 3 для релейных выходов SPST с одним общим, 2 для релейных выходов SPST с одним общим
Логика дискретных входов: 2 положительная логика (раковина) до 2 кГц, 4 положительная логика (2) мА AC/DC
Питание датчика: 5 В постоянное напряжение на 50 мА, 24 В постоянное напряжение на 125 мА
Тип дисплея:Без дисплея
Точность измерения: NTC NK103 - 40...+110 C +/- 1 C, NTC NK103 110...137 C +/- 1.9 C, NTC 103AT-2 - 50...110 C +/- 1 C, PTC - 55...+1. 150...135 C +/- 3.1 C, Pt 1000 - 200...-100 C +/- 5 C, Pt 1000 - 100...-50 C +/- 3 C, Pt 1000 - 50...+200 C +/- 1.5 C, P0 10 Pt 1000 600...850 C +/- 30 C, 0...20 мА 0...4 мА +/- 2 % от полной шкалы +/- 1 цифра, 0...20 мА 4...20 мА +/- 1 % от полной шкалы +/- 1 разряд, 4...20 мА 0...10 V +/- 1 % от полной шкалы +/- 1 разряд, 0...5 V +/- 1 % от полной шкалы +/- 1 разряд, Ом 0...700 гОм +/- 10 гОм, Ом 700 гОм...1200 гОм +/- 25 гО+/- 60 hOhm, ДаОм 0...300 даОм +/- 2,5 даОм
Потребление энергии [Вт]: 24 В·А на 24 В переменный ток, 15 В на 24 В постоянный ток
Ток дискретного выхода: 3 A для Реле SP14/3 о низком напряжении, 2014/30 / ЕС - электромагнитная совместимость
Часы реального времени: Отсутствует clock Количество входов/выходов: 2 аналоговый выход(ы), 6 цифровой вход(ы), 10 аналоговый вход(ы), 10 цифровой выход(ы)
Всего входов
