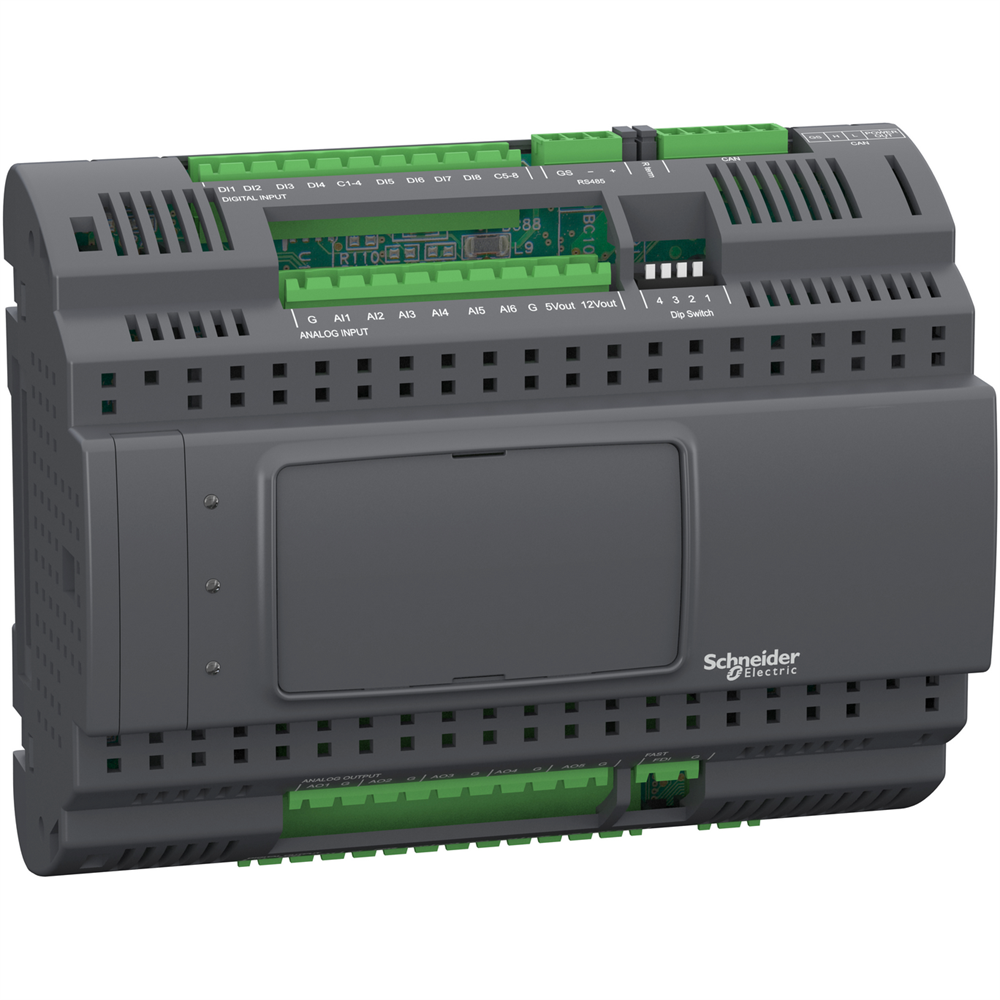

Модуль расширения для M171P на 14 входов/выходов TM171EP27R

Модуль расширения ввода/вывода является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Дополнительный модуль ввода/вывода имеет 9 цифровых входов, 6 аналоговых входов, 7 цифровых выходов и 5 аналоговых выходов. Это модуль с дискретным диапазоном входного напряжения от 24 В переменного/постоянного тока до 48 В постоянного тока и диапазоном аналогового выходного напряжения от 0 В до 15 В. Этот модуль предлагает 3 релейных выхода SPST, 2 релейных выхода SPST с одинаковым общим и 2 релейным выходом. Это продукт со степенью защиты IP20. Его размеры: 140 мм (ширина) x 61,6 мм (глубина) x 110 мм (высота). Весит 0,19 кг. Основным применением этого модуля является HVAC и решение насоса. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Дополнительный модуль входов/выходов
Масса нетто: 0,19 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0 9,100 см
Длина 1 упаковки: 18,500 см
Вес 1 упаковки: 472,000 г
Монтажная опора: DIN-рейка
Стандарты: МЭК 60730
Сертификация изделия: CE, cURus, EAC Ширина: 140 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см< кг
Глубина: 61,6 мм
Степень загрязнения: 2
Категория перенапряжения: II
Рабочая температура окружающей среды: -20… 55 C в соответствии с UL 60730-1
Степень защиты: IP20
Относительная влажность: 10… 90 % Без образования конденсата
Температура окружающего воздуха для собер: -40… 85 C
Количество аналоговых входов: 2 аналоговый вход NTC, 4 допускает возможность изменения конфигурации
Входное полное сопротивление: 20 кОм
Количество аналоговых выходов: 3 напряжение/ток, диапазон: 0… 10 В или 4… 20 мА, 2 свободный коллектор/ток, диапазон: 1 кГц, 12 В, 35 мА или 4… 20 мА
Тип аналогового входа: напряжение 0...5 В (ратиометрический), ток 4...20 мА, полное сопротивление 0...1500 hOhm, полное сопротивление 0...300 daOhm, прямой ввод, NTC датчик температуры - 50...110 C - разрешение 0... Pt 1000 датчик температуры - 200...800 C - разрешение 0.1 C, NTC датчик температуры - 40...150 C - разрешение 0.1 C
Конкретное применение изделия: ОВиК и насосные решения
Количество портов: 1 CAN порт - блок винтовых контактов
Количество дискретных входов: 8
Напряжение дискретного входа: 24 В Переменный/постоянный ток, 48 В постоянный ток
Количество дискретных выходов: 3 для релейных выходов SPST с одним общим, 2 для релейных выходов SP с 2 независимым общим
Логика дискретных входов: Потребитель или источник тока (положительный/отрицательный)
Ток дискретного входа: 2,5 мА
Питание датчика: 5 В постоянное напряжение на 50 мА, 12 В постоянное напряжение на 150 мА
дискретного выхода: 8 A для Реле SPDT, 5 A для Реле SPST
Директивы: 86/188/EEC - директива о загрязняющих веществах, 2006/95/EC - директива низкого напряжения
Часы реального времени: Нет clock at -2 55 C
Количество входов/выходов: 6 аналоговый вход(ы), 5 аналоговый выход(ы), 8 цифровой вход(ы), 7 цифровой выход(ы),1 высокоскоростной счетчик(ы)
Всего входов/выходов: 27
