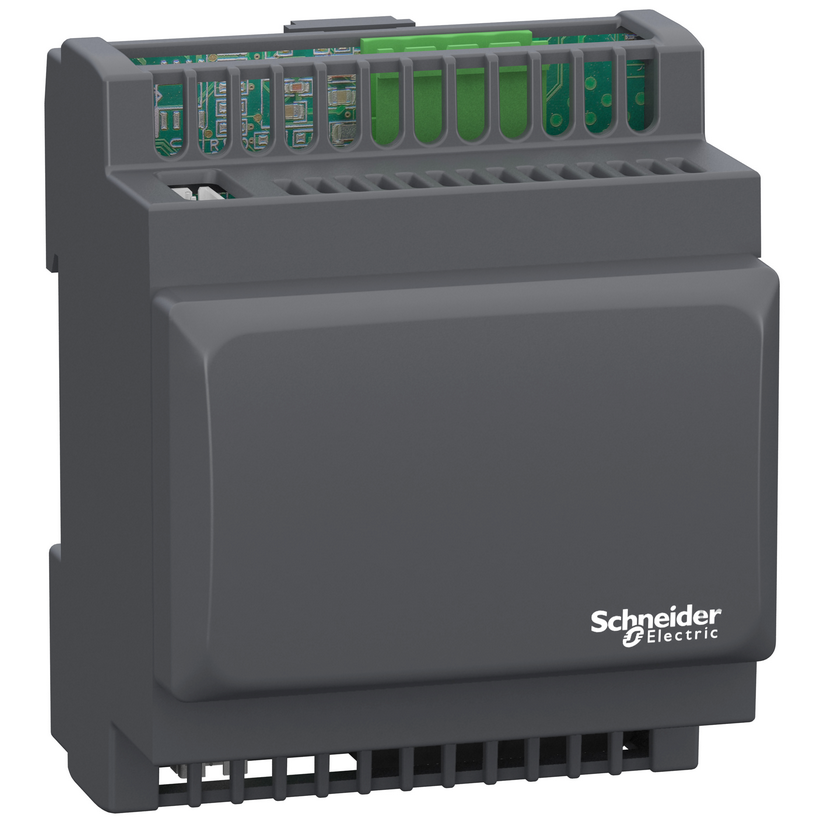

Модуль расширения для M171 Opt. на 15 входов/выходов TM171EO15R

Модуль расширения ввода/вывода является частью линейки Modicon M171/M172/M173, предложением управления систем ОВиК. Дополнительный модуль ввода/вывода имеет 6 цифровых входов, 3 аналоговых входа, 4 цифровых выхода и 2 аналоговых выхода.

Технические характеристики

Серия продукта: Modicon M171/M172
Тип изделия или компонента: Дополнительный модуль входов/выходов
Масса нетто: 0,385 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки 1 9,1 см
Длина 1 упаковки: 18,5 см
Вес 1 упаковки: 260,0 г
Стандарты: МЭК 60730
Сертификация изделия: cURus, EAC, CSA, CE
Высота: 110 мм
S02
Количество единиц в 2 упаковке: 6
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 1,891 кг
2
Категория перенапряжения: II
Рабочая температура окружающей среды: -10…55 C в соответствии с UL 60730-1
Степень защиты: IP20
Местная сигнализация: для программируемый 1 светодиод (красный), для программируемый 1 светодиод (желтый) влажность: 10…90 % Без образования конденсата
Температура окружающего воздуха для собер: -20…85 C
Количество аналоговых входов: 3 аналоговый вход NTC
Количество аналоговых выходов: 1 ШИМ/ФИМ, диапазон: 20 кГц, 12 В... (ратиометрический), напряжение 0...10 В, NTC датчик температуры - 50...100 C - разрешение 0.1 C, ток 0...20 мA/4...20 мA, напряжение 0...1 В
Конкретное применение изделия: ОВиК и насосные решения
Количество портов: 1 Шина питание: 12...24 В +/- 20 % Переменный/постоянный ток, 24 В +/- 20 % постоянный ток
Количество дискретных входов: 6
Количество дискретных выходов: 1 для открытый коллектор, 3 для релейных выходов SPST с одним общим
Логи: отрицательный)
Питание датчика: 12 В постоянное напряжение на 85 мА
Тип дисплея: Без дисплея
Потребление энергии [Вт]: 18 В на 24...48 В Переменный/постоянный ток
Ток дискретного выхода: 2 A для Реле
Использование контатов: Безвольтовые контакты
Часы реального времени: Встроенный clock at -10…55 C
Количество входов/выходов: 3 аналоговый вход (и), е цифровой выход(ы)
Всего входов/выходов: 15
